มาใช้วิทยุ 4 ch. เล่นกับ ฮอ. CCPM 6 ช่องกันเถอะ
HS4ABD
จาก HS4ABD
IP:124.157.190.209

จันทร์ที่ , 16/7/2550
เวลา : 13:37
อ่านแล้ว = ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้ แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน
        หลายๆ...วันที่ผ่านมา แล้วก็ผ่านไปผมไม่ได้เล่นฮอเลยเพราะดันไปขายวิทยุ 6EXHP ตัวเก่งไป
จึงเกิดความกดดันเป็นอย่างมาก อันตัวเราก็มีวิทยุ walkera 4 ch อยู่นี่นา ก็เลยจัดแจงสั่ง
ภาครับ Corona RS410 4 ch จากคุณ TD มาทำการทดลองกับ Mixer เก่า 2 ตัว ของคุณ TD ตามระเบียบ
เพื่อนำมาดับแปลงให้วิทยุ Walkera 4 ch สามารถบังคับเจ้าฮอ E-Sky Honey Bee King 2 ซึ่งเป็นฮอ 6 Ch. แบบ CCPM (เซอร์โวทำงานพร้อมกัน 3 ตัว) อันที่จริงแล้วก็ไม่ได้มีอะไรมากหรอก ก็แค่ทำการ Mix servo 2 ครั้ง โดยทำตามขั้นตอนดังต่อไปนี้







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1

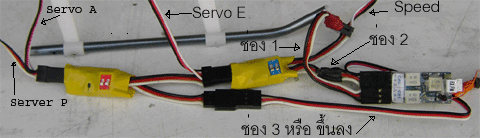

       1.ให้ใช้สาย Y ต่อพ่วง Servo ตัว E กับ Mixer ตัวที่ 1 (input 1) เข้าภาครับช่องคันเร่ง
ในที่นี้คือช่องที่ 1 (หรือช่อง 3 ของ Futaba)
2.Input 2 ของ Mixer ตัวที่ 1 เข้าไปที่ ช่อง 2 ของ ภาครับ (หรือช่อง 1 ของ Futaba)
3.Output ของ Mixer ตัวที่ 1 ไปที่ Servo E และ Input 1 ของ Mixer ตัวที่ 2
4.Input 2 ของ Mixer ตัวที่ 2 ไปที่ ช่อง 3 (หรือช่อง 2 ของ Futaba)
5.Output ของ Mixer ตัวที่ 2 ไปที่ Servo A และ Servo P
6.ส่วนช่อง 4 ของภาครับก็เป็น Gyro
เป็นอันเสร็จ จากนั้นให้ปรับ pitch

1.Pitch ต่ำสุดที่ -5 ถึง -4 องศาก่อน โดยการลดคันเร่งให้อยู่ที่จุดต่ำสุด แล้วปรับ Link หรือแขน Servo ทั้งสามตัวให้ได้ระดับตามที่ต้องการ
2.Pitch กลางหรือ Hover ที่ 5.5 องศา โดยการ โยกคันเร่งไปไว้ที่ตรงกลางแล้วค้างไว้ แล้วให้ไปปรับ Link ตัวยาวที่ทำให้ Blade ปรับ Pitch ได้ ปรับทั้งสองข้างให้ pitch เปิดได้ 5.5 องศาเท่ากัน ถ้าไม่เท่ากับ Blade จะแตก
3.ส่วนสูงสุดไม่ต้องประก็ได้เพราะงานนี้หวังไว้แค่เอาไว้ Hover และเดินทาง






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

HS4ABD จาก HS4ABD 124.157.190.209 จันทร์, 16/7/2550 เวลา : 13:38  IP : 124.157.190.209
edit แก้ไขคำตอบ   delete ลบคำตอบ 109141

คำตอบที่ 2
       <<<ท่านสามารถดูภาพวิดีโอได้ที่นี่>>>

http://001.uploadblaster.com/?file=4c018c65faf27c252a96f391a930a891



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

HS4ABD จาก HS4ABD 124.157.190.209 จันทร์, 16/7/2550 เวลา : 13:39  IP : 124.157.190.209
edit แก้ไขคำตอบ   delete ลบคำตอบ 109142

คำตอบที่ 3
       ว่าจะทำเล่นเองเหมือนกันครับแบบซื้อบ่อยๆก้อตังไม่มีเหมือนกันครับ

ผมว่าจะใช้ SS 4Channel ตัวเก่ามาโมใหม่รื้อวงจรออกแล้วใส่วงจรของผมเองแทน ภาคส่งก้อใช้ Module RF 2.4 GHz ภาครับก้อใช้เหมือนกัน 2 ตัวประมาณ 3000 กว่าบาท(โทรถามราคาเมื่อบ่ายนี่เอง)
Microcontroler ภาคส่งใช้ ARM-7(960 บาท) ที่ภาครับใช้ PSOC(มีหลายตัวนอนรออยู่ที่บ้านเห็นแล้วเสียดายตังเลยเอาของเก่ามาใช้) ส่วนจอ LCD ใช้ Charracter 20*4(น่าจะไม่เกิน 300) เน้นเร็วไม่หวือหวา ว่าจะโมซัก 20 Channel ไปเลยเอาแบบล้ำหน้าสุดๆ Memory ใช้ SD-Card เก็บ Model เครื่องบินซัก 200 ลำ แถมฟัง MP3 ได้ในตัว จริงๆMicrocontroler อยากเปลี่ยนเป็น AVR เหมือนกัน Compiler Free แถมมี Source Code ให้ Copy ด้วยไม่ต้องมานั่งเขียนทั้งหมด แต่เดี๋ยวดู Spec ก่อนพอดีช่วงนี้ทำโปรเจคที่ทำงานอยู่เลยไม่ค่อยมีเวลา ตังก้อไม่ค่อยมีต้องรอประมาณซัก 3 เดือนคับช่วงนี้ใกล้ลงทะเบียนเรียน

คอเดียวกันเมลล์มาคุยกันหรือ Msn มาคุยกันได้คับที่ kkamwait@hotmail.com

Link
http://www.jiangyueke.cn/avr/avrlib/docs/html/group__servo.html




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก deedee 222.123.50.76 จันทร์, 16/7/2550 เวลา : 18:57  IP : 222.123.50.76
edit แก้ไขคำตอบ   delete ลบคำตอบ 109149

คำตอบที่ 4
       ตัวนี้ทำมานานละครับ 2 ปีได้แล้วมั้ง DIY แบบง่ายไว้ก่อน เพราะตอนนั้นซื้อฮอมาแล้ว แต่ไม่มีวิทยุ 6 ch เลย เอามาบินกับ x-400 ccpm สบาย ใช้ 8051 ธรรมดาๆ แต่พ่วงด้วย adc 12 bit mod สัญญาณแล้ว ก็ส่งเข้าไปในภาคส่งเดิมเลย สั่งงาน แก้ไขค่า exp แลอื่นๆ ผ่านทางหน้าจอ (LCD 16x2) ภาครับก็ของเดิม

Module 2.4 Ghz ผมเคยเอาของ e-source มาใช้ ตัวละประมาณ 600 บาทมั้งครับ มันดันส่งสัญญาณได้ในรัศมีประมาณ 50 เมตรเอง ก็เลยล้มเลิกโครงการนี้ไป สงสัยต้องออกแบบวงจรบูทเพิ่มกำลังส่ง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก 4DProject.com 124.120.61.141 อังคาร, 17/7/2550 เวลา : 03:58  IP : 124.120.61.141
edit แก้ไขคำตอบ   delete ลบคำตอบ 109158

คำตอบที่ 5

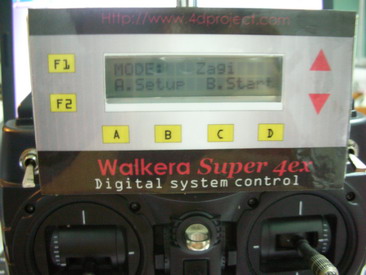

       ปรับเลือกโหมดต่างๆ เล่นปีกบินได้ด้วย





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก 4DProject.com 124.120.61.141 อังคาร, 17/7/2550 เวลา : 03:59  IP : 124.120.61.141
edit แก้ไขคำตอบ   delete ลบคำตอบ 109159

คำตอบที่ 6

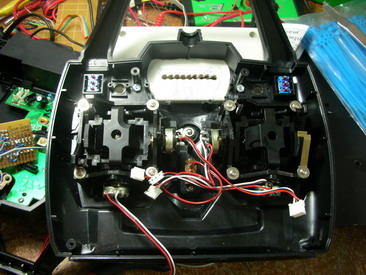

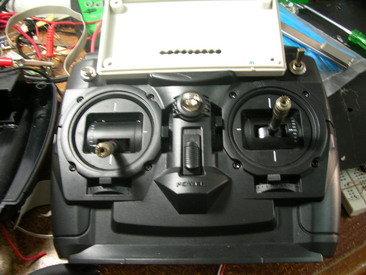

       ตอนที่ทำ เจาะๆ ตัดๆ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก 4DProject.com 124.120.61.141 อังคาร, 17/7/2550 เวลา : 04:01  IP : 124.120.61.141
edit แก้ไขคำตอบ   delete ลบคำตอบ 109160

คำตอบที่ 7

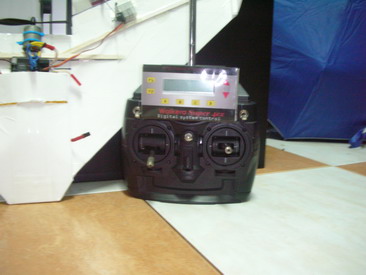

       สุดท้ายละ มีอะไรก็ถามได้นะครับในเรื่องการออกแบบ ส่วนตอนนี้ไม่รู้วิทยุตัวนี้มันไปอยู่ไหนละ รูปก็ถ่ายได้แค่นี้ละ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก 4DProject.com 124.120.61.141 อังคาร, 17/7/2550 เวลา : 04:05  IP : 124.120.61.141
edit แก้ไขคำตอบ   delete ลบคำตอบ 109161

คำตอบที่ 8
       ผมว่าจะใช้ XeeBee Module เห็นทีไรโดนใจแต่ราคาจับลำบากไปนิดหนักใจที่สุดก้อไอ้ตัวนี้หละครับแพงไปนิด

ที่ผมเลือก ARM7 เพราะที่บ้านมีอยู่แล้วชุดนึง(แบบของเหลือๆ) ไม่อยากซื้อน่ะครับ อีกอย่างตัว Debugger ก้อมีอยู่แล้ว ส่วนปลายทางก้อเอา PSOC เบอร์ CY8C29466 ของเก่าเอามาปัดฝุ่นหน่อยก้อใช้ได้แล้วตัวเบร์นก้อมีอยู่แล้ว




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก deedee 222.123.48.79 อังคาร, 17/7/2550 เวลา : 07:14  IP : 222.123.48.79
edit แก้ไขคำตอบ   delete ลบคำตอบ 109162

คำตอบที่ 9
       ARM7 ดีเลยครับ อาการตอบสนองของวิทยุ เร็วกว่าใช้ 8051 แบบไม่เห็นฝุ่น
ส่วนภาครับ ใช้ Psoc สบาย เล็ก เบา จ่ายไฟ กราว ใช้ได้ละ ของ Cypress เค้าดีจริงๆ
ทำได้ถึงไหนก็ลองเอามา Update ให้ชมหน่อยนะครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก 4DProject.com 124.120.60.84 พุธ, 18/7/2550 เวลา : 03:40  IP : 124.120.60.84
edit แก้ไขคำตอบ   delete ลบคำตอบ 109200

คำตอบที่ 10
       คืนนี้นั่งทำ Board ของที่ทำงานยังไม่ได้นอนเลย ARM-7 พังไปตัวนึงแล้ว PIC ก้อเฉียดๆเหมือนกันอาศัยดวงดีเลยถอดไฟออกทัน แหมถ้าอีกตัวพังละก้อทีนี้กินแห้วแน่ เหลือ PSOC อีก 3 ตัวแต่NoteBook Compile ไม่ได้แต่เครื่องที่บ้านได้ งง เลย

ARM-7 ที่เคยทำโปรเจคนะครับทีแรกก้อมองดูว่ายากอยู่หรอกครับแต่พอเอามาใช้จริงๆละก้อลืมพวก 8 Bit ไปเลยเขียนง่ายกว่า debug ก้อไวกว่า simulate ก้อไวสุดๆเกือบเท่าๆกับในวงจรเลย พวกไมโครแบบ 8 บิตจะมาตายตอนเขียนก้อเพราะพวก prescaler timer นี่แหละสู้พวก 32 บิตไม่ได้ Prescal ทีละ 32 Bit เลยและตอน Debug สั่งเบรคก้อไม่ยอมเบรคซักกะทีสำหรับพวก 8 Bit แต่บน AVR ไม่เคยลองซักกะทีอยากลองเหมือนกัน

กลับบ้านก่อนครับไปล้างหน้าเดี๋ยวมาทำงานต่อ(พลัง ARM ใจเกินร้อยทำงานยันเช้า)



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก deedee 202.151.4.105 พุธ, 18/7/2550 เวลา : 04:58  IP : 202.151.4.105
edit แก้ไขคำตอบ   delete ลบคำตอบ 109201

คำตอบที่ 11

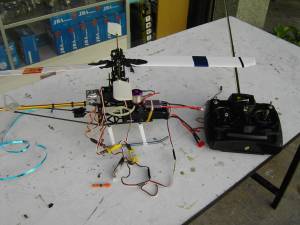

       ภาพที่กำลังทดสอบครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

HS4ABD จาก HS4ABD 58.147.80.7 พุธ, 18/7/2550 เวลา : 07:56  IP : 58.147.80.7
edit แก้ไขคำตอบ   delete ลบคำตอบ 109204

คำตอบที่ 12
       นี่ก็อีกภาพ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

HS4ABD จาก HS4ABD 58.147.80.7 พุธ, 18/7/2550 เวลา : 07:56  IP : 58.147.80.7
edit แก้ไขคำตอบ   delete ลบคำตอบ 109205

คำตอบที่ 13
       นี่คือภาพพร้อมจะบิน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

HS4ABD จาก HS4ABD 58.147.80.7 พุธ, 18/7/2550 เวลา : 08:06  IP : 58.147.80.7
edit แก้ไขคำตอบ   delete ลบคำตอบ 109206

คำตอบที่ 14
       นี่อีกภาพ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

HS4ABD จาก HS4ABD 58.147.80.7 พุธ, 18/7/2550 เวลา : 08:06  IP : 58.147.80.7
edit แก้ไขคำตอบ   delete ลบคำตอบ 109207

คำตอบที่ 15
       การทำการ Mix 2 ครั้งแบบนี้สามารถนำไปประยุกต์ใช้กับการทำ Flap เครื่องบินได้ โดยใช้ ช่อง 5 ซึ่งต่อเพิ่มได้ไม่ยาก เอามาทำเป็น Switch เป็นเปิดปิด Mixer



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

HS4ABD จาก HS4ABD 58.147.80.7 พุธ, 18/7/2550 เวลา : 08:12  IP : 58.147.80.7
edit แก้ไขคำตอบ   delete ลบคำตอบ 109208

คำตอบที่ 16
       ผมว่าซื้อไหม่ดีก่า
