มีใครคิดจะลองสร้างวิทยุบังคับเองบ้างไหมครับ

จาก sa
IP:210.196.54.4

ศุกร์ที่ , 14/3/2551
เวลา : 11:19
อ่านแล้ว = ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้ แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน
        บังเอินผมเข้าไปใน WEB .UK เห็นมีวงจรTX 35 -40 Mhz และวงจร ENCODE DECODER
มีรายละเอียดพอสมควรที่เดียว แถมระบบ FM อีก และยังบอกว่าเป็นมาตราฐานของ Futaba
ด้วยครับ แสดงว่าเราสามารถศึกษาและมีโอกาศ เกิด วิทยุสายพันธุ์ไทยได้ ในข้อมูล ที่ผม
อ่านดูเห็นได้ชัดเลยว่าสามารถหาอุปกรณ์ในบ้านเราได้แน่นอน


 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 3 จาก >>> 1  2  3  4  5  6

คำตอบที่ 61

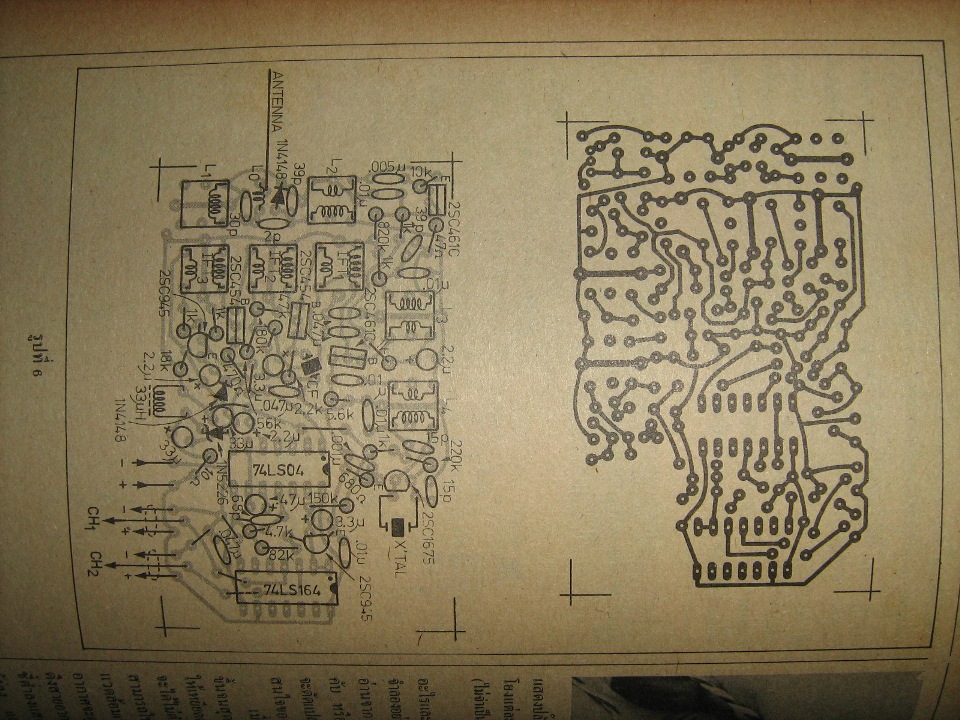

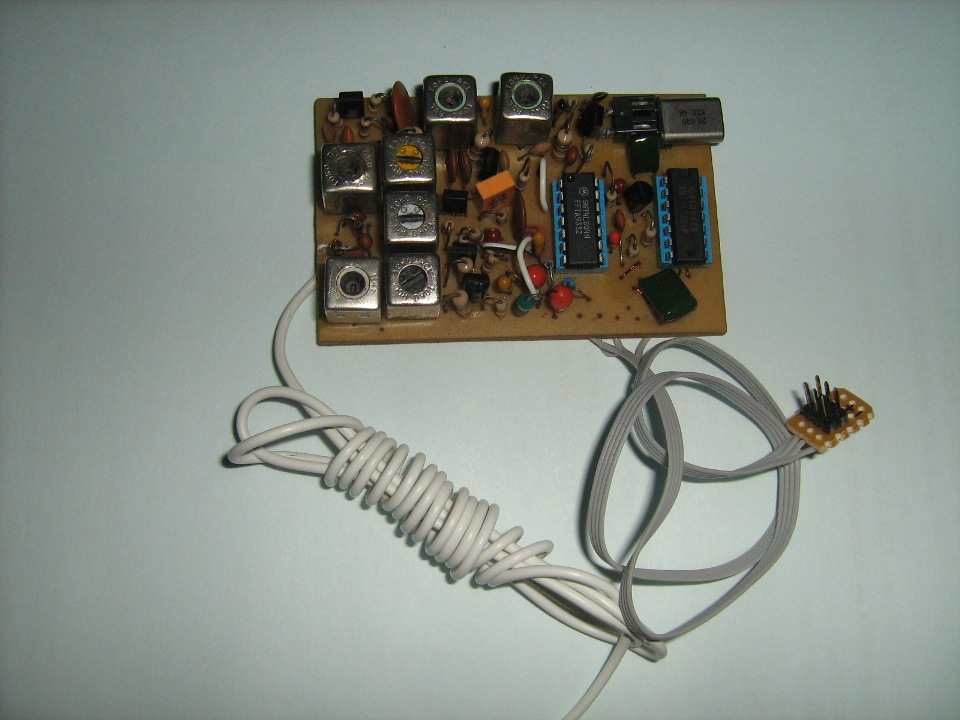

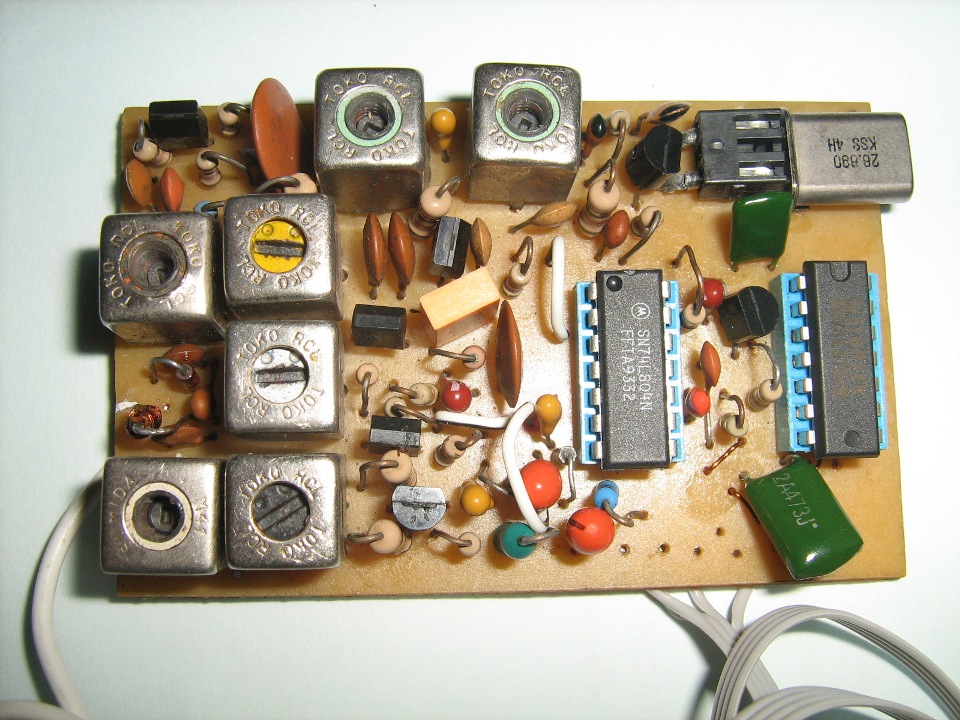

       RX+ENCODE





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 12:17  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137308

คำตอบที่ 62

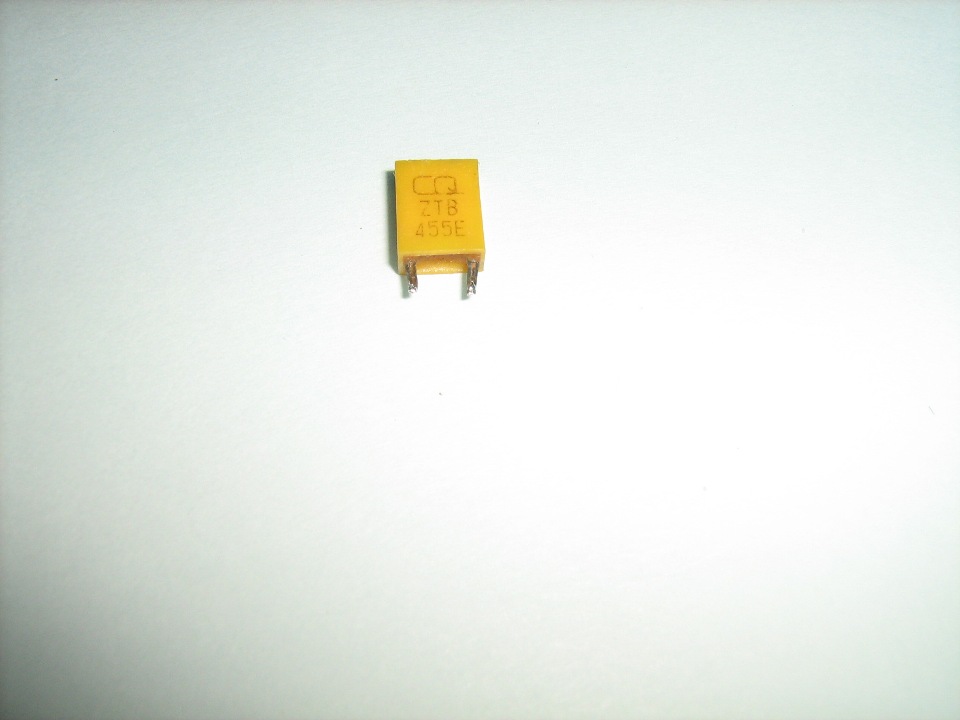

       CF455 เซรามิกฟิวร์เตอร์ 2 ขา





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 12:26  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137309

คำตอบที่ 63

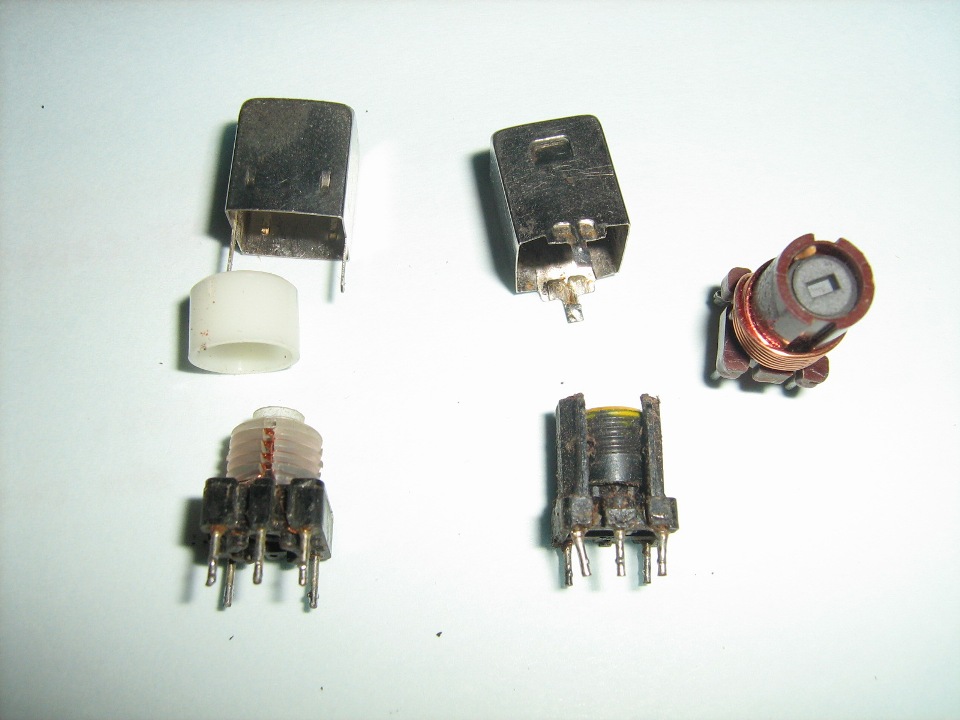

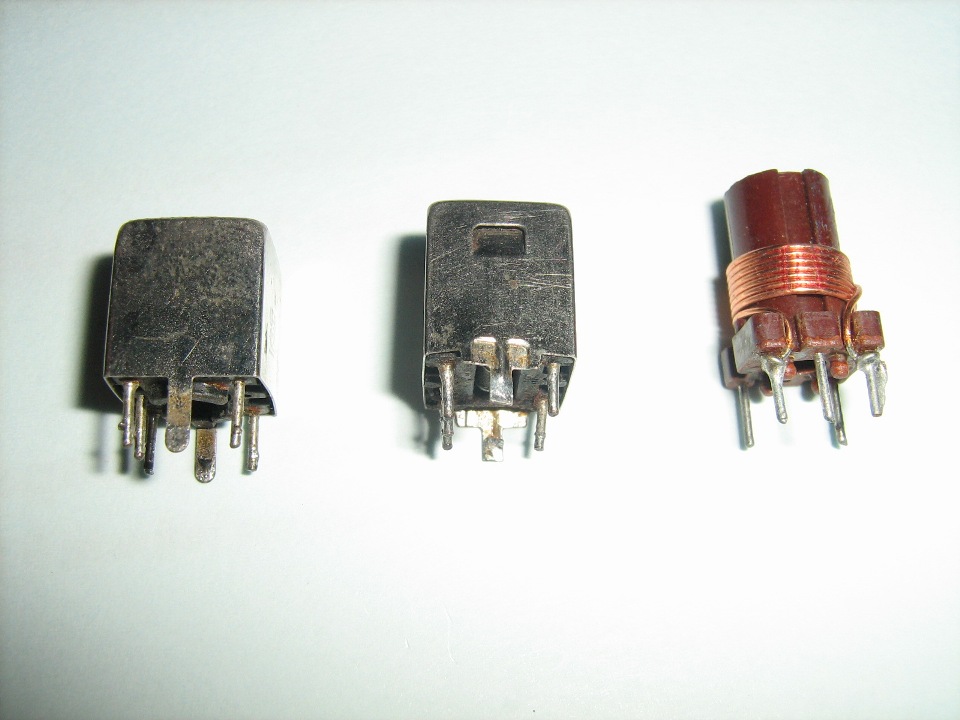

       Coil ที่ต้องใช้งาน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 12:28  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137310

คำตอบที่ 64

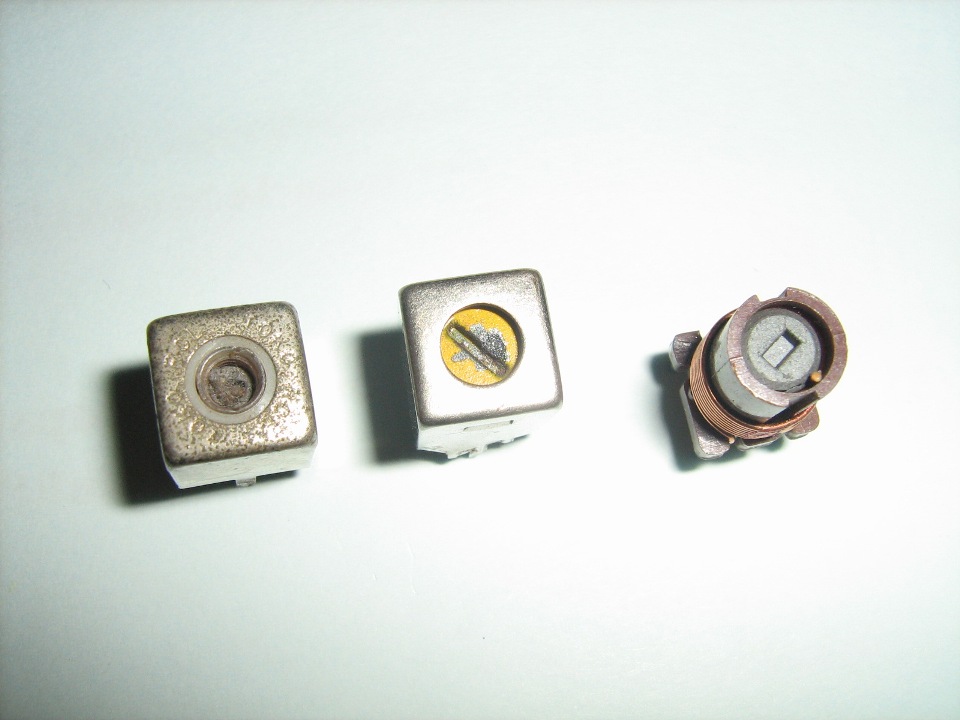

       Coil ตัวแรกซ้ายสำหรับRX RF Coil ตัวกลางสำหรับภาครับความถี่กลาง ตัวสุดท้ายสำหรับ RF ภาคส่ง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 12:31  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137313

คำตอบที่ 65






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 12:33  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137314

คำตอบที่ 66

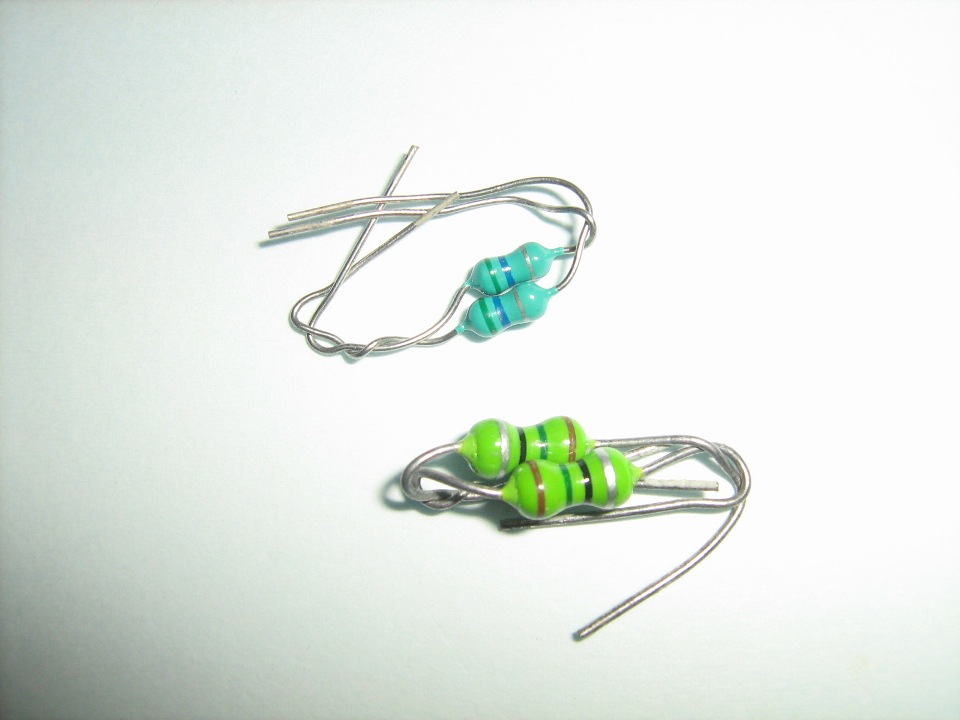

       โช๊ค RF ครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 12:35  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137316

คำตอบที่ 67

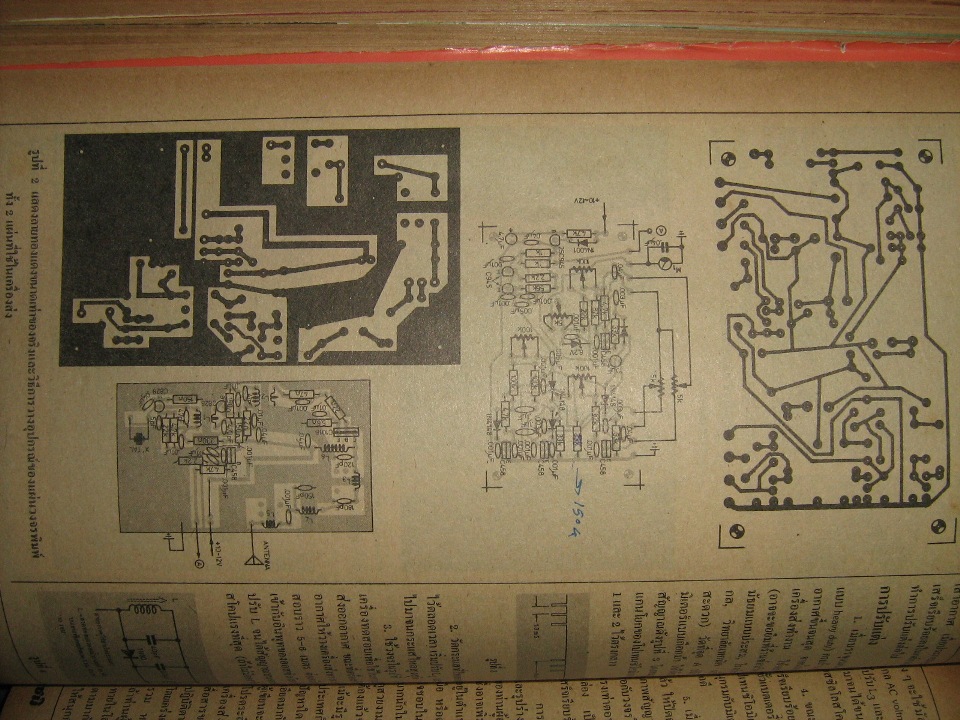

       ลายปริ้นท์ ผมจะลงให้ครับลองอ่านวงจรทำความเข้าใจ
ซื้ออุปกรณ์ไว้ก่อนก็ได้ครับว่าแต่เรื่องอุปกรณ์พอจะเข้า
ใจว่ามีรูปร่างอย่างไรมันทำหน้าที่อะไรใช้ใหมครับ
ยังมีแบบที่ใช้ทำคันบังคับอีกผมยังเรียบเรียงอยู่ครับและ
ยังไม่ได้ทำเลยมีชิ้นส่วนหลายชิ้นแต่สามารถใช้งานได้
จริงปรับทริมได้ด้วย



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 12:42  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137317

คำตอบที่ 68
       ผมลอง search หา ic 74lsi64 ที่ datasheet ดูยังไม่เจอ
แล้วที่ บ้านหม้อจะมีขายไหมครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก num 117.47.16.76 ศุกร์, 3/7/2552 เวลา : 13:01  IP : 117.47.16.76
edit แก้ไขคำตอบ   delete ลบคำตอบ 137321

คำตอบที่ 69
       coil if 455 กิโลเฮิรตช์ ของวิทยุเอเอ็มแกนสีเหลืองกับสีดำ ใช้ป่าวครับ coil ภาคส่งต้องพันเองหรืป่าว



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก num 117.47.16.76 ศุกร์, 3/7/2552 เวลา : 13:20  IP : 117.47.16.76
edit แก้ไขคำตอบ   delete ลบคำตอบ 137323

คำตอบที่ 70
       search ผิดเบอร์ครับ 74LS164 ครับ Coil ต้องพันเองครับ
IF สีเหลื่อง ขาว ดำ ลวดเคลือบน้ำยาเบอร์ 38,39,40 SWG
เบอร์ใหนก็ได้ขนาดเส้นผ่าศูนย์กลางอยู่ในกลุ่มเดียวกัน
ส่วนของภาคส่งมีเบอร์ 28,29,25 SWG แล้วผมจะอธิบาย
รายละเอียดอีกที



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 16:23  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137328

คำตอบที่ 71

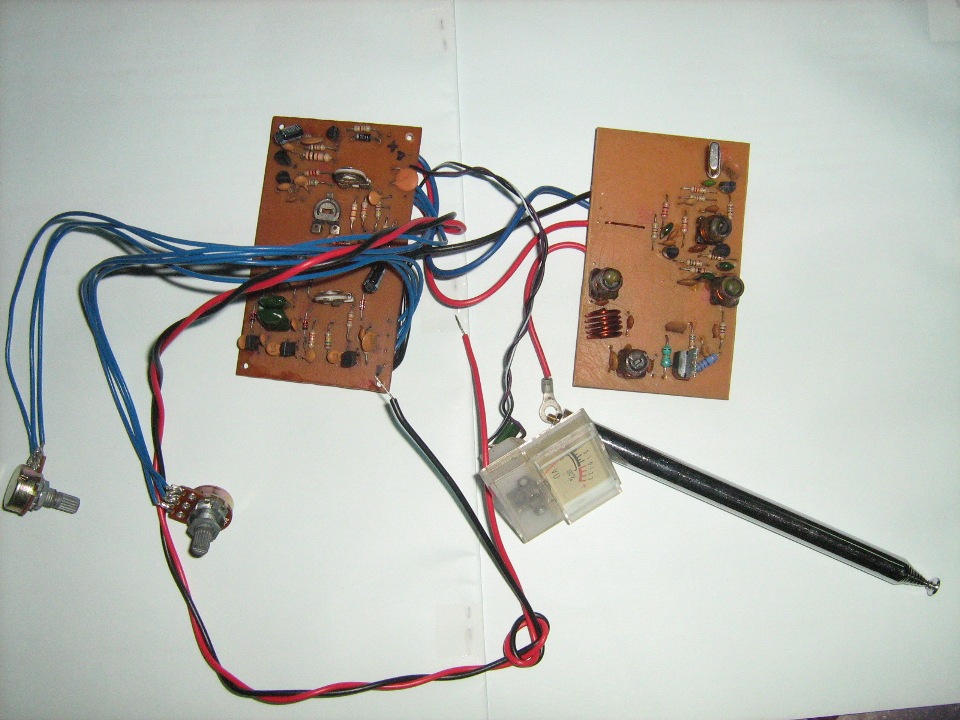

       TX+DECODE 2 CH





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 16:36  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137329

คำตอบที่ 72

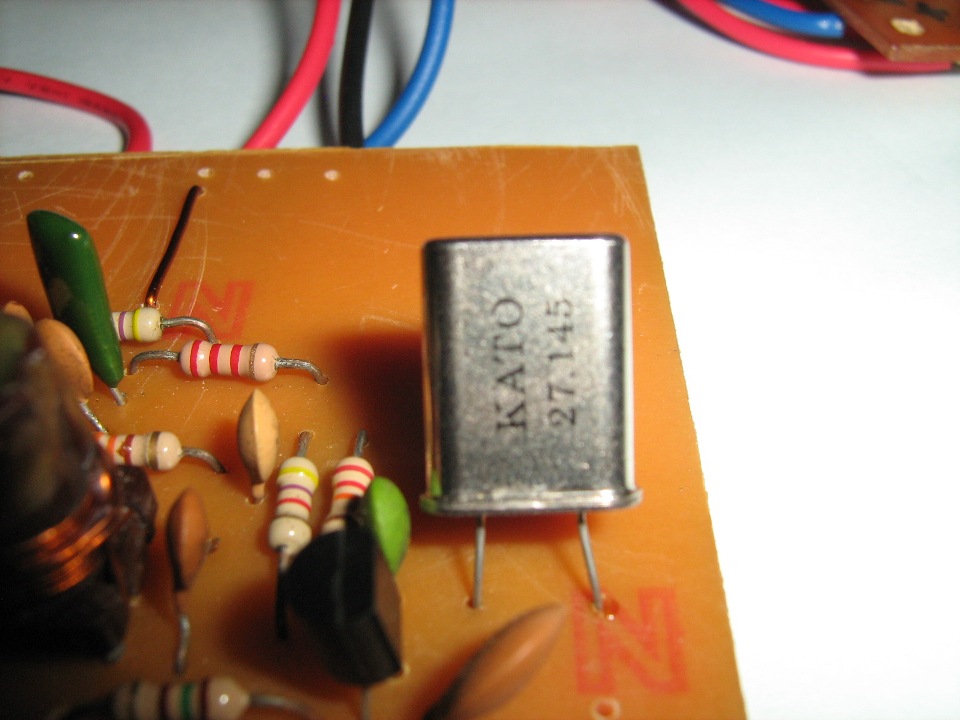

       แร่ความถี่ใช้ความถี่โดยตรงแร่ย่าน26-27 Mhz





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 16:39  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137330

คำตอบที่ 73

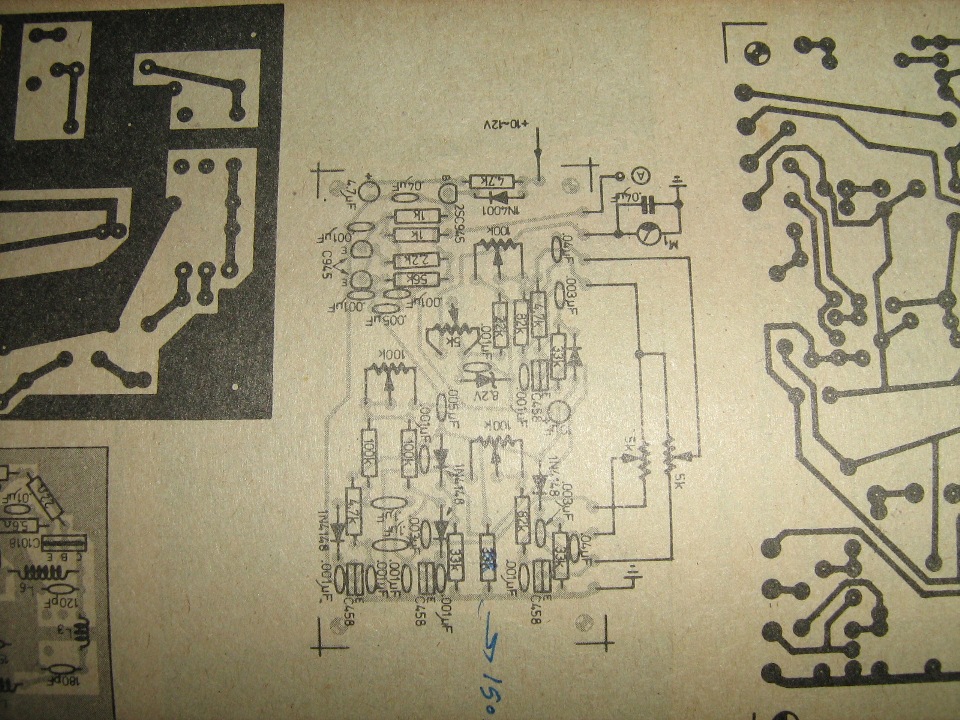

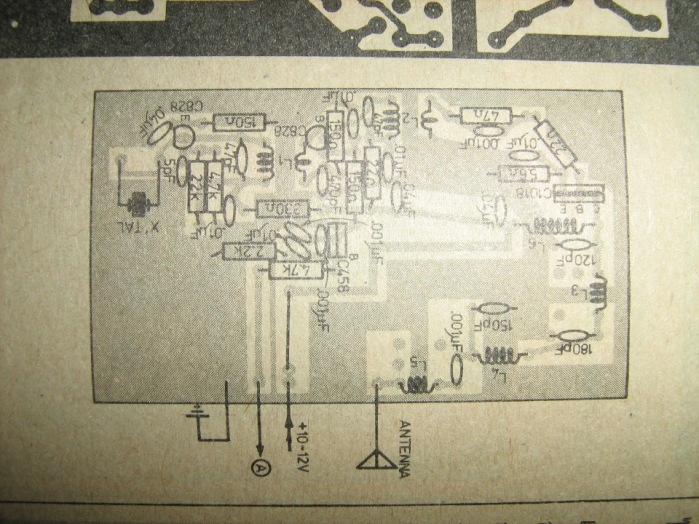

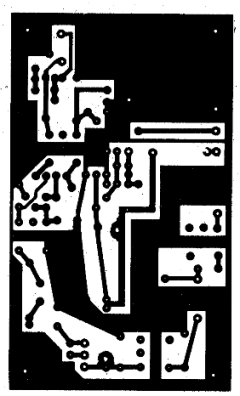

       ลายปรินท์





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 16:43  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137331

คำตอบที่ 74






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 16:44  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137332

คำตอบที่ 75






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 16:47  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137333

คำตอบที่ 76




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 16:48  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137334

คำตอบที่ 77






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 16:51  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137335

คำตอบที่ 78
       ลวดเบอร์ 20 SWG อีกเบอร์ครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 3/7/2552 เวลา : 17:03  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137338

คำตอบที่ 79
       ผมขอปริ้นเอกสารเรียบเรียงเป็นเล่มก่อนนะครับ พร้อมคำอธิบายเพิ่มเติมของคุณ sa ครับ ขอขอบคุณมากนะครับที่เสียสละเวลามาสอนผมทำ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก num 203.130.145.99 เสาร์, 4/7/2552 เวลา : 00:54  IP : 203.130.145.99
edit แก้ไขคำตอบ   delete ลบคำตอบ 137346

คำตอบที่ 80
       อย่าบอกว่าผมสอนเลยครับเอาแค่ว่าเรามาแบ่งปันกันเพื่อ
ประเทศไทยของเราตอนนี้ผมกำลังเลย 6 CH ต่อ 2CH ยัง
ไม่ลงกล่องที่คิดใวนะครับต่อจากนั้นก็เปลี่ยนความถี่เป็น
ย่าน 41Mhz แล้วตามด้วย 72 Mhz สุดท้าย ระบบ FM
ครับ ข้อมูลผมมีหมดแล้วเหลื่อแต่ลงมือทำ หากถามผมว่า
ทำไมไม่ทำ FM 72 Mhz เลย คำตอบก็คือเราจะต้องวาง
พื้นความเข้าใจเรื่องการสร้างการปรับแต่งก่อนครับ

เช่น แร่ความถี่ ทำไมมันจึงชื่อแร่ความถี่ ผมเคยเข้าใจว่า
มันต้องทำงานร่วมกับ TR (Transistor) เป็นเรื่องโง่ของผมเลยครับที่เชื่อเช่นนั้น เพราะจริงๆแล้วมันกำเนิดความถี่ของ
มันเองเพียงเราจ่ายแรงดันให้โลหะภายในตัวแร่ก็จะเกิดการแกว่งตัวตามการตัดที่ความถี่นั้นๆเราเพี่ยงแต่นำสัญญาณนั้นมาขยายให้แรงขึ้น ว่าแล้วเราไปผูดถึง OSC.
ของภาคส่งกันดีกว่าใหมครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 จันทร์, 6/7/2552 เวลา : 12:38  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137457

คำตอบที่ 81
       ผมขอชุด 27 mhz ให้เสร็จก่อนนะครับ แต่ที่คุณ จะทำคลื่นต่างๆ ที่ระบุไว้ผมสนใจหมดเลยและผมก็อยากทำด้วย อย่างนี้สิครับต่อไปก็ไม่ต้องไปซื้อของนอก แต่ชุด 27 mhz ผมยังไม่ได้วิธีพัน coil ครับและวิธีการจูน พอเสร็จจากชุดนี้แล้ว ก็พูดถึง osc. ได้เลยครับ แต่ osc. ผมเคยเห็นอยู่ในพวก วิทยุรับ-ส่ง ครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก num 222.123.93.246 จันทร์, 6/7/2552 เวลา : 13:09  IP : 222.123.93.246
edit แก้ไขคำตอบ   delete ลบคำตอบ 137460

คำตอบที่ 82
       อ๋อผมหมายถึงภาคกำเนิดความถี่ครับคือผมใชตัวย่อว่า OSC. แต่ช่างมันเถอะมันไม่ใช้ข้อสำคัญเราจะเริ่มกันที่
Coil L1 กันครับ ใช้ Coil ตัวขวามือหันด้าน 3 ขาเข้าหาตัว
หยิบลวด เบอร์ 28 ขูดน้ำยาออกบัดกีติดขาด้านขาวมือแล้ว
ดึงมันขึ้นไปพันลงบนกระบอก Coil เป็นจำนวน 8 รอบครบแล้วให้บัดกีติดกับขาซ้ายวนตามเข็มนาฬิกาครับ เสร็จแล้วครับขดปถมภูมิ(เขียนผิดหรือเปล่า) ต่อไป ขดทุติยภูมิหันด้าน 2 ขาเข้าหาตัวเราหยิบลวดเบอร์32 ขูดน้ำยาปลายลวดออกบัดกีติดกับขาด้านขวามือเริ่มต้นพันจำนวน 2 รอบ แล้วบัดกีติดกับขาด้านซ้ายมือพันตามเข็มนาฬิกาพันทับตรงกลาง ขดปถมภูมิเลยครับ ตอนบัดกีให้ทำให้ชิดตัว Coilครับตอนพันพันเรียงเส้นครับเรียงให้เรียบร้อย เทคนิคนิดหน่อยใช้แป้งทามือและลวดด้วยครับ มันชอบแป้ง ล้อเล้นครับป้องกันเหงือของเราทำให้เกิดการเปลียนแปลงทางความจุระหว่างเส้นลวด(อาจจะไม่มีผลก็ได้แต่กันไวก่อน)



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 จันทร์, 6/7/2552 เวลา : 17:42  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137472

คำตอบที่ 83
       ต้องขออภัยที่ผมจะให้ทำที่ละน้อยเพื่อป้องกันความผิดพลาด และตอนนี้ก็ได้ในส่วนตัวกำเนิดความถี่Coil L1 การทำงานเริ่มจาก TR 2SC828 ต่อการการทำงานเป็นวงจรขยายโดยใช้ R 22K กับ R4.7K แบ่งแรงดันให้ขา B ส่วนทางด้าน ขา C ต่ออยู่กับ Coil L1 ซึง L1 ต่อรวมกับ C 47pF(ณ.ตอนนี้ที่จริง ขดปถมภูมิทำงานรวมกับ C 47pF ซึ้งจะมีพลังงานสะสมสูงสุดที่ 27Mhz ในตอนนี้ก็จะมีสนามแม่เหล็กเกิดขึ้นและนี้เองที่ทำให้ขดทุติยภูมิเกิดมีแรงทางไฟฟ้าปรากฏและส่งไปขา B ของ TR ตัวต่อไป ) การทดลองถ้าเราใช้ สายวัด RF วัดที่ปลายทุติยภูมิเราจะวัดได้ค่าพลังงานทาง DC ได้ค่าหนึ่งด้วยครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 จันทร์, 6/7/2552 เวลา : 18:01  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137473

คำตอบที่ 84
       อธิบายอย่างนี้เขาใจง่ายดีครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก num 203.130.145.99 จันทร์, 6/7/2552 เวลา : 18:39  IP : 203.130.145.99
edit แก้ไขคำตอบ   delete ลบคำตอบ 137479

คำตอบที่ 85
       เออผมสะกดคำว่าปถมภูมิผิดที่ถูกต้องเป็นปฐมภูมิใช้ใหมครับเรามาต่กันที่ L2เลยครับใช้ลวดเบอร์ 28พันขดปฐมภูมิ
6รอบขดทุติยภูมิ2รอบพันทับกันและเรียงเส้นเหมือน L1 แต่จุดเริ่มตรงกันข้ามจาก L1 ที่เริ่ม ขวา มาเป็นเริ่ม ซ้ายทั้งนี้เพื่อลดผลการรบกวนกันเองของสนามไฟฟ้าครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 อังคาร, 7/7/2552 เวลา : 07:06  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137496

คำตอบที่ 86
       การทำงานของวงจรเหมือนกับภาคแรกต่างกันตรงที่ภาคนี้ทำหน้าที่ขยายสัญญาณและ Modulester โดยอาศัย TR
2SC458 เป็น SW ต่อลงกราวด์เมื่อมี DECODE เข้ามา การทดลองภาคนี้ทำได้โดยเมื่อใช้ โพม RF จับทีขดทุติยภูมิของ L2 ทุกครั้งที่เราต่อจุด A ไปที่ ไฟบวกเราจะวัดแรงดัน ไฟ DCได้และต้องได้มากกว่าการวัดที่ L1 ด้วยครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 อังคาร, 7/7/2552 เวลา : 07:15  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137498

คำตอบที่ 87






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 อังคาร, 7/7/2552 เวลา : 07:25  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137499

คำตอบที่ 88
       ok ครับ เขียนแบบหลังถูกแล้วครับ ปฐมภูมิ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก num 117.47.64.242 พุธ, 8/7/2552 เวลา : 00:44  IP : 117.47.64.242
edit แก้ไขคำตอบ   delete ลบคำตอบ 137540

คำตอบที่ 89






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 10/7/2552 เวลา : 10:38  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137633

คำตอบที่ 90
       L3 ลวด เบอร์28 พันเรียงเส้น 4 รอบด้าน 3 ขา ทิศทางเดียวกับ L1
L4 ลวดเบอร์ 20 พันแกนอากาศเส้นศูนย์กลาง 1 Cm จำนวน 5 รอบ เว้นช้องว่างเท่ากับความโตเส้นลวด
L5 ลวดเบอร์ 28 พัน 10 รอบ ทิศทางเดียวกับ L2 จำนวน 10 รอบ ด้าน 3 ขา
L6 RFC ค่า 6 uH ถ้าหาไม่ได้ ใช้ค่าที่สูงกว่า



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก SA 134.180.242.21 ศุกร์, 10/7/2552 เวลา : 11:46  IP : 134.180.242.21
edit แก้ไขคำตอบ   delete ลบคำตอบ 137634
