        คุณ PONG

ถ้าผมจะแก้ Diagram ให้เป็นอย่างในรูปนี้ คิดว่า จะ OK มั้ย

1 เปลี่ยนจาก Relay มาเป็น IC 74HC125 ในการสวิทชว่าจะเอาคำสั่งจาก MCU หรือ จาก Receiver ในการทำงานสั่งการ servo

2. ตัดส่วนของ Display ออกไป เพราะอยู่บนเครื่อง เราไม่ต้อง Monitor อะไรอยู่แล้ว

3. เพิ่มส่วนของ GSM Modem เข้ามา เพื่อให้ มันรายงาน ตำแหน่ง ทิศทาง ความเร็ว และความสูง มาที่พื้น เป็นการ Monitor การทำงานจากพื้นดินได้ ในเบื่องต้นเราจะควบคุมการบินที่ โดยใช้เครื่องส่ง ....ผ่าน Receiver ก่อน . เมื่อไรก็ตามที่เราสามารถพัฒนาระบบ Autopilot จนเราสามารถควบคุมมันได้น้อยที่สุดแล้ว... เราก็เขียนโปรแกรม ควบคุมการทำงาน ผ่าน GSM Modem

นี่เป็นเพียงแนวทางครับ ใครมีอะไร comment ยินดีแลกเปลี่ยนครับ

msn ผม n_poungsuwan@yahoo.com
ยินดีแลกเปลี่ยนกับทุกคนครับ







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 5 จาก >>> 1  2  3  4  5  6  7

คำตอบที่ 121

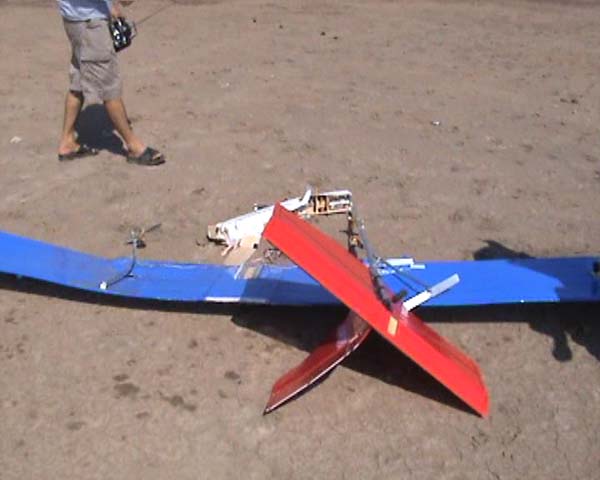

       10:01 ซาก Sogood V2 นอนสงบอยู่บนพื้น สนามบิน วีเหลี่ยม





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ot 125.25.200.95 จันทร์, 19/11/2550 เวลา : 20:19  IP : 125.25.200.95
edit แก้ไขคำตอบ   delete ลบคำตอบ 114284

คำตอบที่ 122
       สร้างเครื่องบินใจเย็นๆ นิดนึงครับเอาใจช่วยครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anuch จาก เอ้ 125.26.41.53 อังคาร, 20/11/2550 เวลา : 20:43  IP : 125.26.41.53
edit แก้ไขคำตอบ   delete ลบคำตอบ 114330

คำตอบที่ 123
       สู้ๆ ครับอย่าพึ่งท้อ ผมเป็นคนหนึ่งแหละที่ชอบเรื่องนี้



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก tong 117.47.15.15 อังคาร, 20/11/2550 เวลา : 22:59  IP : 117.47.15.15
edit แก้ไขคำตอบ   delete ลบคำตอบ 114333

คำตอบที่ 124

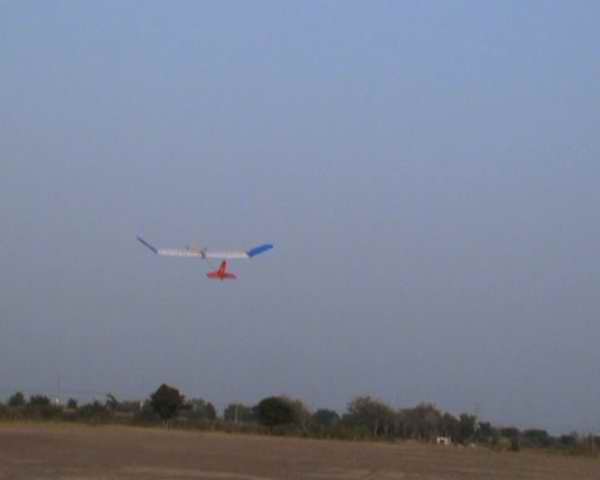

       SoGood 3nd Flight

ครั้งนี้เป็นการทดสอบ การรับน้ำหนัก ของ โซล่าเซลส์ โดยการนำดินน้ำมัน ขนาดน้ำหนักเท่ากับ โซล่าเซลส์ 4 แผ่น จำนวน 18 ก้อน รวมน้ำหนักที่เพิ่มไป 1400 กรัม
และดัดแปลงตำแหน่ง Servo ให้ไปอยู่ที่หาง เพื่อให้มีแรงมากขึ้น

ผลการทดลอง เครื่องบินขึ้น แต่ไม่เสถียร แรงมีพอที่จะบินขึ้นแต่ ไม่พอสำการควบคุมที่ดี
เครื่องบินได้ 45 วินาที ก็ตก

การทดลองครั้งนี้ทำให้รู้ว่า มอเตอร์ ขนาด 80 สองตัว สามารถพยุงน้ำหนักเครื่อง 4.8 กก ได้ แต่ในการใต่ระดับ จะต้องเพิ่มมอเตอร์ไปอีกตัวหนึ่ง

เป้าหมายการบินครั้งต่อไป คือต้อง Landing ให้ได้ ที่น้ำหนัก 4.8 กก







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.140.241 อังคาร, 4/12/2550 เวลา : 16:52  IP : 125.25.140.241
edit แก้ไขคำตอบ   delete ลบคำตอบ 114889

คำตอบที่ 125
       แก้ใข

มอเตอร์ ขนาด 80 watt 2 ตัว



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.140.241 อังคาร, 4/12/2550 เวลา : 16:55  IP : 125.25.140.241
edit แก้ไขคำตอบ   delete ลบคำตอบ 114890

คำตอบที่ 126
       เข้าไปดู คลิ๊ป วีดีโอได้ ที่ http://www.livevideo.com/SogoodProject



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.140.241 อังคาร, 4/12/2550 เวลา : 18:48  IP : 125.25.140.241
edit แก้ไขคำตอบ   delete ลบคำตอบ 114892

คำตอบที่ 127

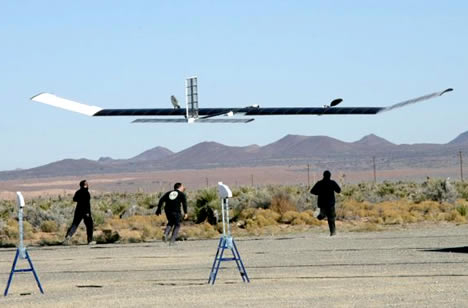

       ดูของฝรั่ง เค้าทำ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก Ot 125.24.254.178 อังคาร, 4/12/2550 เวลา : 22:47  IP : 125.24.254.178
edit แก้ไขคำตอบ   delete ลบคำตอบ 114897

คำตอบที่ 128
       พี่ OT ครับ ติดต่อผมหน่อยครับ ทางกองทัพต้องการติดต่อพี่นะครับ


ปรีชา 0867788101



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ปรีชา 125.24.37.198 อังคาร, 18/12/2550 เวลา : 00:45  IP : 125.24.37.198
edit แก้ไขคำตอบ   delete ลบคำตอบ 115447

คำตอบที่ 129
       คุณ ปรีชาครับ อย่างที่คุยกันคร่าว ๆ ผมอยากคุยรายละเอียดมากว่านี้ ติดต่อผมมาได้เลยที่ 0818550408

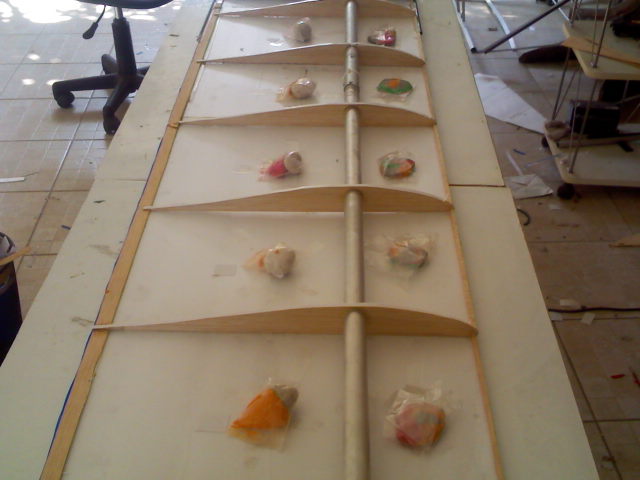

ภาพที่เห็นเป็น แทนน้ำหนัก โซล่าเซลส์ ด้วยดินน้ำมัน ทำให้ปีกมีน้ำหน้ก เพิ่มขึ้นอีก 1400 กรัม ซึ่งเป็นน้ำหนักของ โซล่าเซลส์ ชนิดผลึกเดี่ยว 66 เซลส์ ถ้าเป็นไปตาม spec ของผู้ผลิต โซล่าเซลส์ 66 แผ่นนี้ จะให้พลังงานออกมา 165 watts ซึ่งเป็นพลังงานที่เพียงพอสำหรับการรักษาระดับความสูง และเลี้ยงวงจรอีเล็กทรอนิกส์ต่าง ๆ ให้กับ SoGood






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.136.49 อังคาร, 18/12/2550 เวลา : 11:28  IP : 125.25.136.49
edit แก้ไขคำตอบ   delete ลบคำตอบ 115453

คำตอบที่ 130
       โจทย์ ต่อไปคือ ให้มันบินขึ้น อยู่บนท้องฟ้าได้ไม่ต่ำกว่า 5 นาที แล้วลงอย่างปลอดภัย ภายในสิ้นปีนี้



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.136.49 อังคาร, 18/12/2550 เวลา : 11:33  IP : 125.25.136.49
edit แก้ไขคำตอบ   delete ลบคำตอบ 115454

คำตอบที่ 131
       สู้เขานะ ทาเคชิ อิ อิ..........





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก จิน 58.9.78.65 ศุกร์, 21/12/2550 เวลา : 08:36  IP : 58.9.78.65
edit แก้ไขคำตอบ   delete ลบคำตอบ 115607

คำตอบที่ 132
       มะได้เข้ามาน๊าน นาน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก jin 58.9.78.65 ศุกร์, 21/12/2550 เวลา : 08:44  IP : 58.9.78.65
edit แก้ไขคำตอบ   delete ลบคำตอบ 115608

คำตอบที่ 133
       เอาใจช่วยครับ ผม สู้ ๆ ครับ

ต้องทำได้แน่ครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ผมก็อยากทำคราบ 125.27.114.184 อาทิตย์, 23/12/2550 เวลา : 16:19  IP : 125.27.114.184
edit แก้ไขคำตอบ   delete ลบคำตอบ 115706

คำตอบที่ 134
       เเน่นอนมากเลย สุดยอดโว้ย.......+



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ต้อม ห้วยส้ม 203.172.178.136 จันทร์, 7/1/2551 เวลา : 12:14  IP : 203.172.178.136
edit แก้ไขคำตอบ   delete ลบคำตอบ 116181

คำตอบที่ 135
       สู้ต่อไปครับ อยากเห็นผลงานของคนไทยแท้ๆครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก sodenberg 202.28.27.6 จันทร์, 7/1/2551 เวลา : 13:50  IP : 202.28.27.6
edit แก้ไขคำตอบ   delete ลบคำตอบ 116227

คำตอบที่ 136
       เป็นกำลังใจให้ครับ..



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก Hicam 58.10.234.25 อังคาร, 8/1/2551 เวลา : 17:22  IP : 58.10.234.25
edit แก้ไขคำตอบ   delete ลบคำตอบ 116272

คำตอบที่ 137
       จากวันที่เริ่ม FF มาถึงวันนี้ ก็ 2 เดือนพอดี ลองสำรวจกลับไปดู มีสถิติดังนี้

- ทำการทดลองบิน 5 ครั้ง แต่ละครั้ง ลงไม่สวยสักครั้งเดคยว

- ครั้งที่ขึ้นนานที่สุด จะเป็นครั้งที่ 2 มี มอเตอร์แค่ 3 ตัว น้ำหนัก รวม 3.8 กก บินอยู่บนฟ้าได้ 1 นาที 45 วินาที ครั้งนี้บินได้สูงสุด และนานที่สุด

- ครั้งที่ 3 เป็นครั้งที่ มีน้ำหนักมากที่สุด 4.8 กก บินได้ด้วย มอเตอร์ 2 ตัว แต่ตก ภายในเวลา 1 นาที

- จากการสำเอา vdo มา ดู สาเหตการตกทั้ง 5 ครั้ง แล้ววิเคราะห์ ดู (ทำอย่างในสาระคดี ใน UBC เรื่อง Air crash investigate) พอจะสรุปได้ว่า

1 ปีกยังแข็งแรงไม่พอ (สังเกตุจากการตกครั้งสุดท้วย ปีกจะมีการโค้งงอมากก่อนตก ทำให้ไม่เกาะอากาศ เสียแรงยก)

2. หน้ายาวเกินไป ทำให้การบังคับแพนหางแนวระดับเป็นไปได้ยาก สังเกตว่าขณะที่เครื่องก้มหัวลงพยายาบังคับให้เงยหัวขึ้นแต่ไม่ได้เลยสักครั้ง

3 แพนหางทั้งแนวดิ่งและแนวระดับเปาะบางเกินไป ต้องออกแบบใหม่


ข้อสันนิษฐานนี้จะถูกทดสอบในการออกแบบครั้งต่อไปของ Sogood Project

SoGood V2 กำลังถูกออกแบบและสร้าง โดยมีแผนที่จะ FF กลางเดือน กพ.นี้



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.150.137 เสาร์, 12/1/2551 เวลา : 22:48  IP : 125.25.150.137
edit แก้ไขคำตอบ   delete ลบคำตอบ 116442

คำตอบที่ 138




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก 2142 117.47.128.130 พุธ, 16/1/2551 เวลา : 14:00  IP : 117.47.128.130
edit แก้ไขคำตอบ   delete ลบคำตอบ 116619

คำตอบที่ 139
       คุณ TO ครับผมสนใจโปรเจคนี้มากขอข้อมูลของSooGoodหน่อยนะครับเผื่อจะมีไอเดียรในการพัฒนาต่อไป

กรุณาส่งข้อมูลมาที่ paryad_35@hotmail.com



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เอก 118.172.15.248 พฤหัสบดี, 17/1/2551 เวลา : 07:58  IP : 118.172.15.248
edit แก้ไขคำตอบ   delete ลบคำตอบ 116640

คำตอบที่ 140
       20 มค. 51

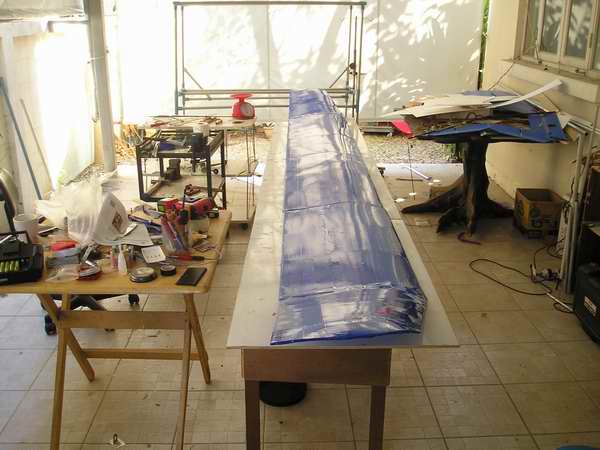

ขั้นตอนสุดท้ายของ การทำปีก Sogood V2 ได้สำเร็จไปเมื่อประมาณ บ่าย 2 การ การออกแบบปีก V2 จะหั่น ปีกออกเป็นสาม ท่อน เพื่อง่ายต่อการลำเลียง

ปีก V2 Specification

ปีกยาว 420 ซม. กว้าง 43.5 ซม.
พื้นที่ปีก 1.83 ตรม.
น้ำหนัก 1,670 กรัม









 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.189.24 อาทิตย์, 20/1/2551 เวลา : 23:02  IP : 125.25.189.24
edit แก้ไขคำตอบ   delete ลบคำตอบ 116754

คำตอบที่ 141

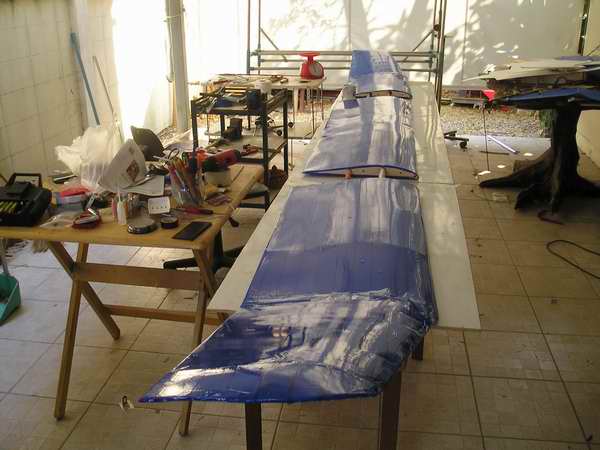

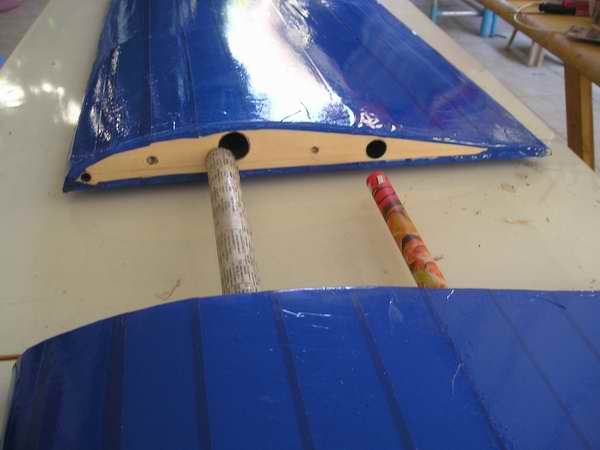

       ปีกถูกออกแบบเป็นสามส่วน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.189.24 อาทิตย์, 20/1/2551 เวลา : 23:07  IP : 125.25.189.24
edit แก้ไขคำตอบ   delete ลบคำตอบ 116755

คำตอบที่ 142
       เชื่อมต่อด้วยแกนอลูมิเนียม





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.189.24 อาทิตย์, 20/1/2551 เวลา : 23:09  IP : 125.25.189.24
edit แก้ไขคำตอบ   delete ลบคำตอบ 116756

คำตอบที่ 143

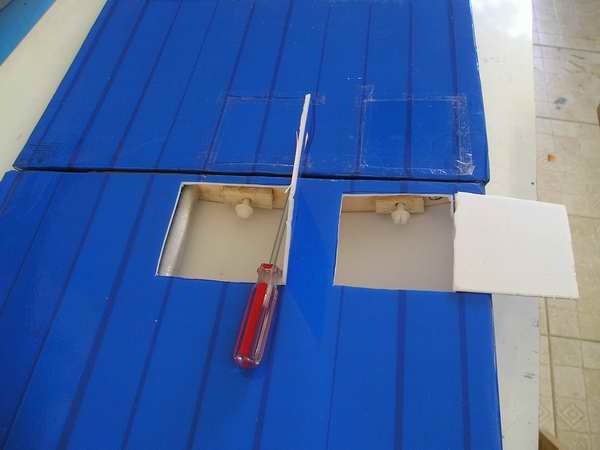

       แล้วยึดด้วยน็อตพลาสติก





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.189.24 อาทิตย์, 20/1/2551 เวลา : 23:11  IP : 125.25.189.24
edit แก้ไขคำตอบ   delete ลบคำตอบ 116757

คำตอบที่ 144
       XBEEPRO 2.4GHZ RF Power 100 mW
มีจำหน่ายที่ บริษัท ซินเนอร์จี ครับ
www.synes.co.th

วงการ R/C เริ่มใช้ Module ตัวนี้



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก elec2008 125.24.232.97 จันทร์, 28/1/2551 เวลา : 11:54  IP : 125.24.232.97
edit แก้ไขคำตอบ   delete ลบคำตอบ 116932

คำตอบที่ 145
       ความคืบหน้า V2




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก Ot 125.25.196.103 จันทร์, 11/2/2551 เวลา : 01:15  IP : 125.25.196.103
edit แก้ไขคำตอบ   delete ลบคำตอบ 117136

คำตอบที่ 146

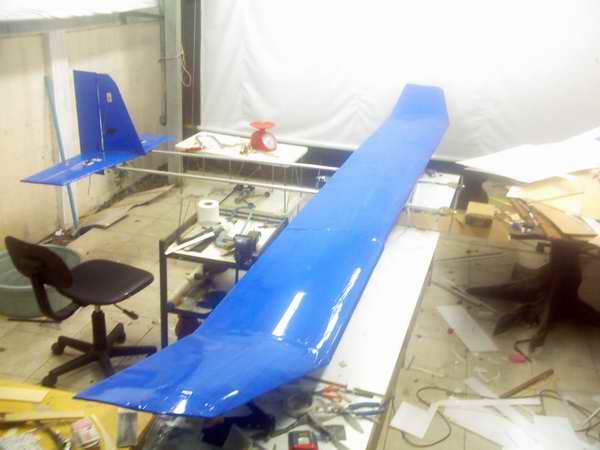

       ความคืบหน้า V2






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.200.76 อังคาร, 12/2/2551 เวลา : 00:19  IP : 125.25.200.76
edit แก้ไขคำตอบ   delete ลบคำตอบ 117150

คำตอบที่ 147

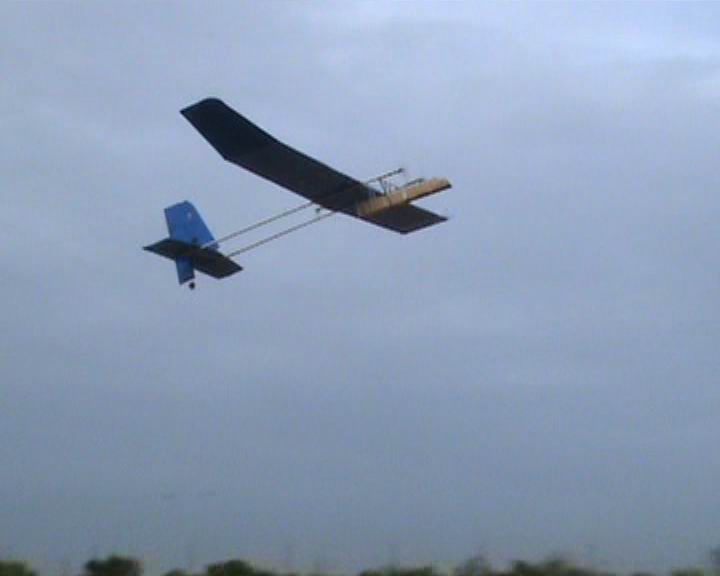

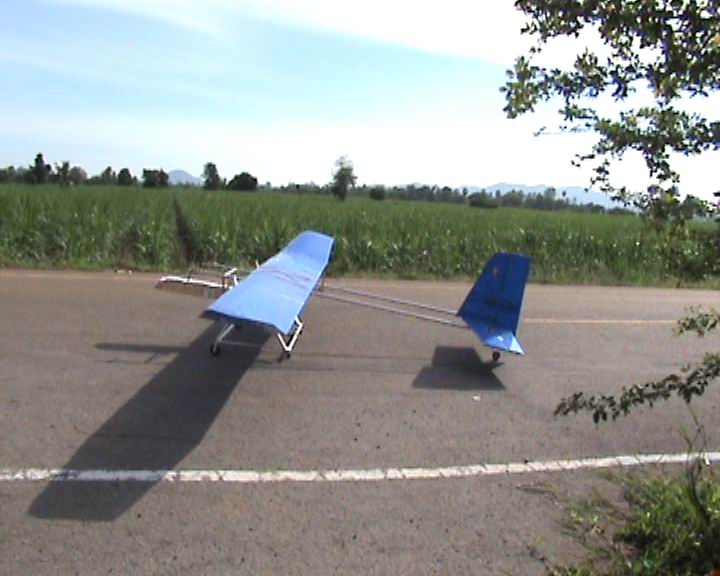

       วันที่ 15 มิย. Sogood V2 ทยานขึ้น และ ร่อนลง อย่างปลอดภัย 3 ครั้ง

จากการพยายาม ที่ล้มเหลวในการบินของ Sogood V1 5 ครั้ง เมื่อปลายปีที่แล้ว ผมได้ แก้ใขส่วนต่าง ๆ ที่คิดว่าเป็นจุดอ่อน เกือบทั้งหมด โดยเริ่ม Sogood Version 2 (V2) เมื่อต้นปี

บ่าย วันที่ 14 ได้นำ Sogood V2 ขึ้นไปทดสอบการบิน อีกครั้ง ด้วยน้ำหนัก 5 กก. มันเริ่ม ทยานขึ้นจากฐานส่ง มันเริ่มใต่ระดับไปเรื่อย ๆ ผมพยายายามควบคุม ให้ระดับปึกขนานกับพื้น หน้ายกประมาณ 10 องศา เมื่อเครื่องไต่ระดับถึงประมาณ 100 เมตร (ประมาณ 4 เสาไฟฟ้า) ผม บังคับเลี้ยซ้าย เครื่องซุกนิดหน่อย ผม up แล้วทุกย่าง ก็เป็นไปตามการควบคุมของผม

วันนี้ผมได้ทำการทดลองบิน 3 รอบ แต่ระรอบใช้เวลาประมาณ 5 นาที

ถือเป็นอีกก้าวหนึ่งของ Sogood



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ot 125.25.103.217 อาทิตย์, 15/6/2551 เวลา : 13:42  IP : 125.25.103.217
edit แก้ไขคำตอบ   delete ลบคำตอบ 120579

คำตอบที่ 148




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ot 125.25.103.217 อาทิตย์, 15/6/2551 เวลา : 22:30  IP : 125.25.103.217
edit แก้ไขคำตอบ   delete ลบคำตอบ 120589

คำตอบที่ 149






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ot 125.25.103.217 อาทิตย์, 15/6/2551 เวลา : 22:34  IP : 125.25.103.217
edit แก้ไขคำตอบ   delete ลบคำตอบ 120590

คำตอบที่ 150






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ot 124.121.55.42 จันทร์, 16/6/2551 เวลา : 18:51  IP : 124.121.55.42
edit แก้ไขคำตอบ   delete ลบคำตอบ 120650
