คำตอบที่ 1

ทำไมมีภาพเดียวเองครับมาฝากเยอะๆ หน่อยซิ....

คำตอบที่ 2

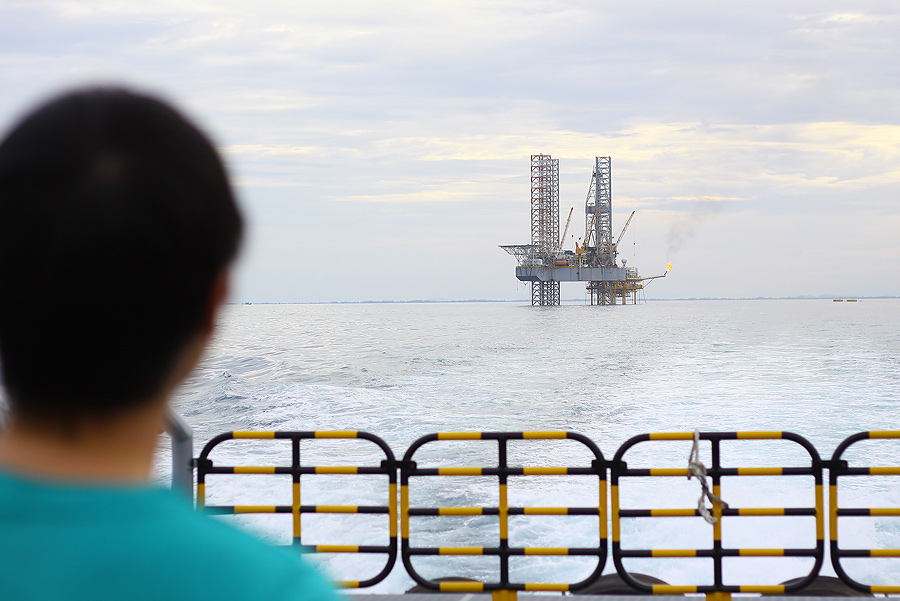

       วันกลับบ้าน

คำตอบที่ 3
       ภาพเปิด คมใส ใช้ได้เลยครับคุณยุทธ

คำตอบที่ 4
       น้อยจังครับ ผมว่ามีมุมสูงชัวร์

คำตอบที่ 5
       ขอมุม บนฮอ อะครับ

คำตอบที่ 6
       เอาอีกน้องยุทธเอาเพื่อนที่มาเยี่ยมที่ขาริกด้วยน่ะ
ไม่เป็นไรภาพไม่ชัดไม่คมไม่ใช่ปัญหา
ปัญหาที่ภาพแบบนี้หาน้อยคนที่ได้ถ่ายมาให้ดูนัก

คำตอบที่ 7
       มีภาพน้อยจังครับ

คำตอบที่ 8

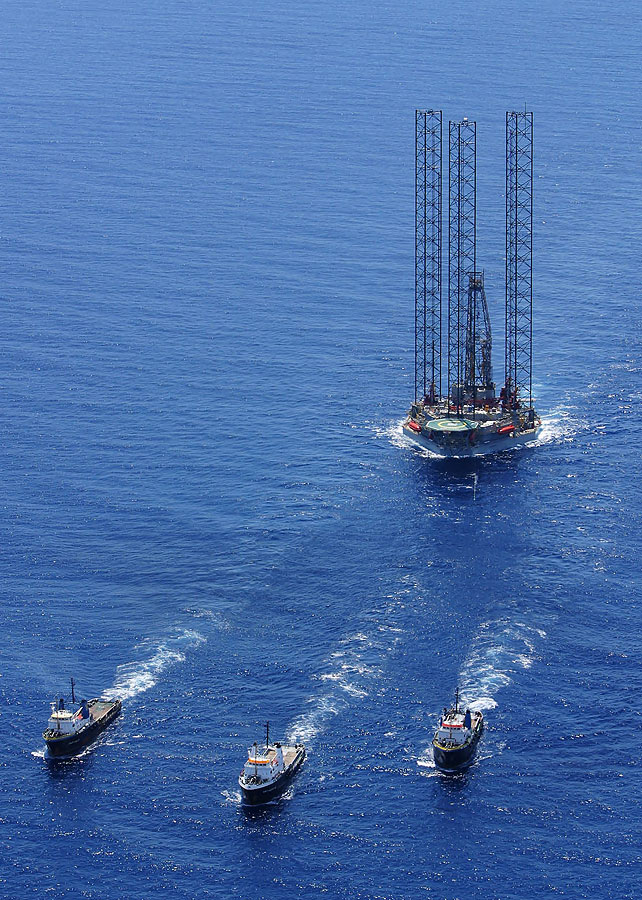

       เวลาเราย้ายที่เจาะ

คำตอบที่ 9
       หวัดดีครับพี่ปู่เอาแรงแค่ไหนล่ะครับ? ถ้าขนาดพายุเกก้อตัวใครตัวมันคราวก่อนก้อปิดกันให้แซ่ดเพราะฮอรับไปได้ไม่หมดกลับมารับใหม่ไม่ได้.....แท่นผลิตยังโยกเลยแล้วแท่นเจาะไม่ต้องพูดถึง

คำตอบที่ 10
       เยี่ยมๆ ครับ เห็นด้วยกับคุณ อ็อดนกเงือก001 ภาพแบบนี้น้อยคนที่จะมีโอกาสได้เห็นครับ

คำตอบที่ 11
       สงสัยน้องยุทธคงไม่ว่างมัวแต่ก้มๆเงยๆอยู่กับหัวเจาะอยู่มั้งงั้นก้อเอาภาพที่น้องยุทธแกเคยฝากไว้ที่บอร์ดแถวบ้านมาให้ท่านทั้งหลายติชมให้น้องแกหน่อยส่วนผมก้อจะได้แอบรับทราบข้อมูลไปในตัวครับ....

 แก้ไขเมื่อ : 19/11/2553 13:14:22

คำตอบที่ 12

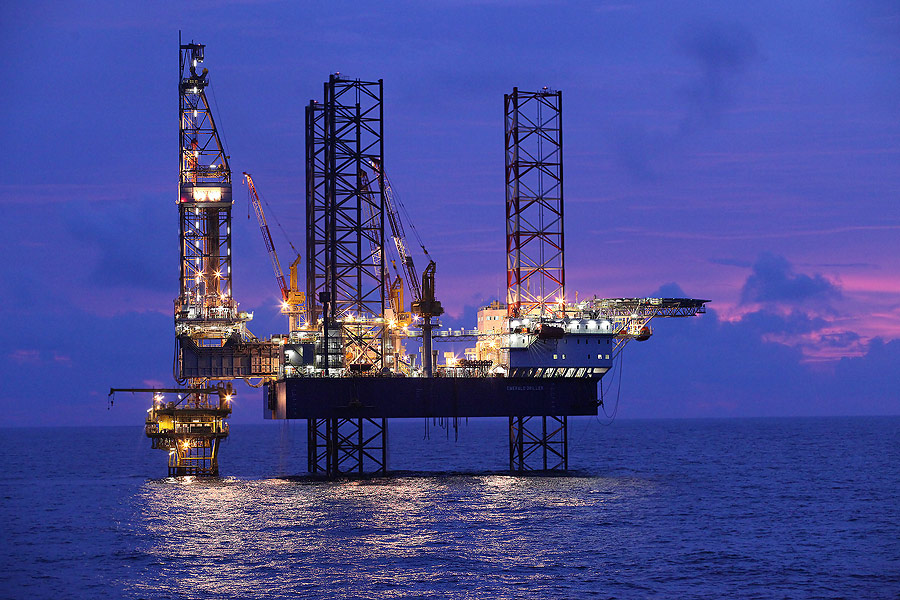

       โหภาพมุมสูงกับภาพกลางคืนสวยสุดยอดเลยครับ แหมมีหมัดเด็ดไว้ปล่อยตอนเผลอนะครับ

คำตอบที่ 13
       เป็นภาพที่หาดูจากจริงๆ น่าชมเป็นอย่างยิ่ง

คำตอบที่ 14
       ผมได้ข้อมูลเพิ่มเติมมาว่าแท่นเจาะแบบนี้ทนทุกสภาพสภาวะภูมิอากาศ(หลังจากโดนชุดใหญ่เมื่อคราวพายุเก)เป็นแท่นลอยเคลื่นที่ไปได้ทุกที่ถูกใจตรงไหนก้อเสียบขาเจาะกันเลยครับพอเจาะเจอก้อปิดฝาหลุมไว้เด๋วผมก้อจะสร้างแท่นผลิตไปเสียบๆๆอีกทีครับเพือ่ผลิตออกมาเป็นก๊าซเป็นน้ำมันส่งไปตามท่อตามเรือขนส่งก้อว่ากันไปผมยอมรับว่าตอนพระอาทิตย์ตกดินไฟเริ่มทยอยติดบรรยกาศสวยมายิ่งถ้าเป็นแถวสงขลาแท่นจะเยอะมากมายมองจากฮอลงมาวยมากครับเด๋วผมจะหาจากพวกฝรั่งในบริษัทที่เล่นกล้องเขาคงมีภาพมุมสวยๆมาให้ชมน่ะครับ

คำตอบที่ 15

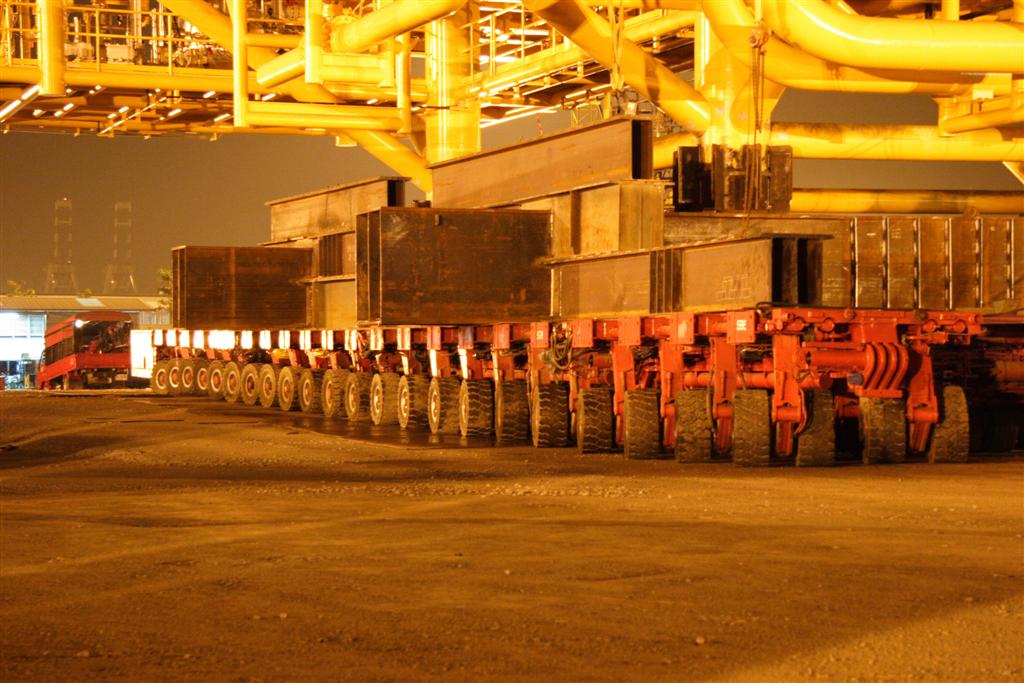

       เมื่อซัก 3 ปีที่แล้วผมได้เข้าไปถ่ายรูปตอนเคลื่อนย้ายแท่นผลิตที่ Fabricated จากแหลมฉบังครับ เพื่อลากลงไป Install ที่กลางทะเลเมื่อก่อนไม่ได้สนใจเรื่องการถ่ายรูปครับเลยไม่เน้นเรื่องต่างๆของภาพ..เอาเป็นว่านำรูปมาแบ่งกันชมอีกเพื่อเป็นอีกหนึ่งมุมมองน่ะครับ(ผมเป็นพนักงานที่บริทครับเลยสามารถเข้าไปถ่ายทำได้ครับ)

คำตอบที่ 16

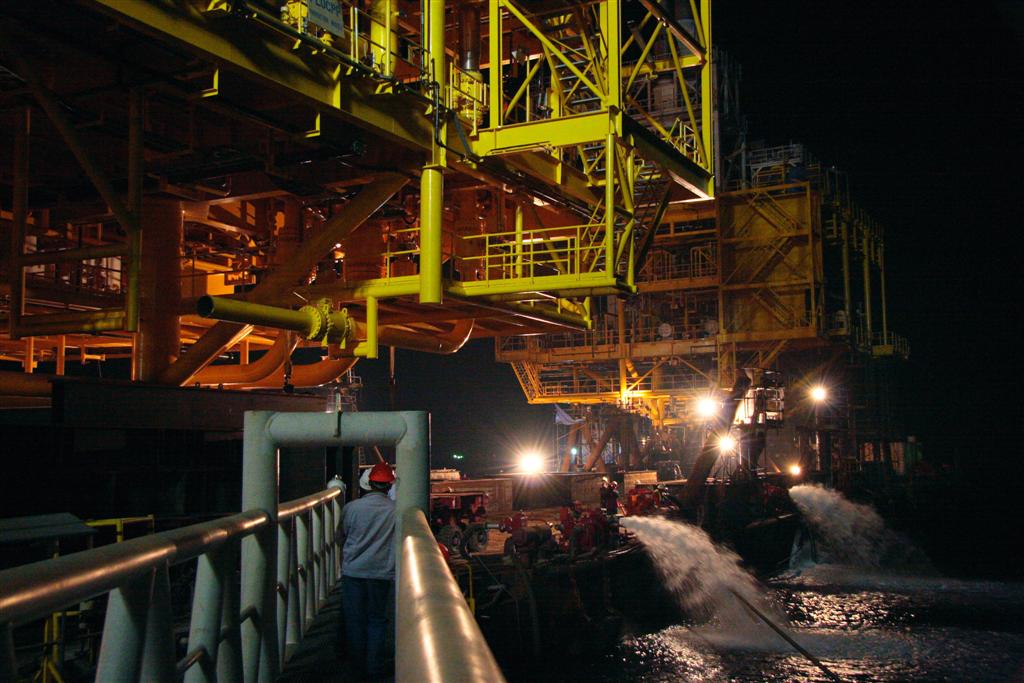

       ค่อยๆกระดืบๆๆออกไปเรื่อยๆเพื่อให้พอดีกับช่วงน้ำขึ้นครับ

คำตอบที่ 17
       ผมลืมบอกไปว่าเจ้าตัวนี้ชือว่า" ปลาทอง2 " ครับราคามูลค่าที่ประมาณ 15000++ ล้านบาทครับ

 แก้ไขเมื่อ : 23/11/2553 11:28:42

คำตอบที่ 18
       เยี่ยมกันท่านอ๊อด ต้องขอบคุณเป็นอย่างยิ่ง เพราะผมและเพื่อนๆ อีกหลายคน ไม่มีความรู้ด้านนี้ก็อยากรู้อยากเห็น
เพราะมันก็น่าอัศจรรย์ มันไปลอยน้ำอยู่ได้อย่างไรกันนั่น อะไรทำนองนั้นครับ...

มันน่าฉงนว่าเอาลงน้ำได้อย่างไร ...วิธีคร่าวๆ ก็ได้นะครับ....เวลาลากมาลงน้ำคงค่อยๆ ใช่ป่ะ เหมือนเจ้ายานโคลัมเบียกระสวยอวกาศ ต้องค่อยลากไปฐานปล่อยหลายวันเหมือนกันกว่าจะถึง...

เรื่องภาพถ่าย อย่าไปซีเรียส โปรหรือไม่ ผมไม่สนอยากดูเพื่อประดับความรู้ ไม่ต้องถล่มตัวท่านอ๊อดก็ทำได้ดี
นะครับ....

มาอีกเรื่อยๆ นะครับ...

คำตอบที่ 19
       "มันไปลอยน้ำอยู่ได้อย่างไรกันนั่น อะไรทำนองนั้นครับ... "

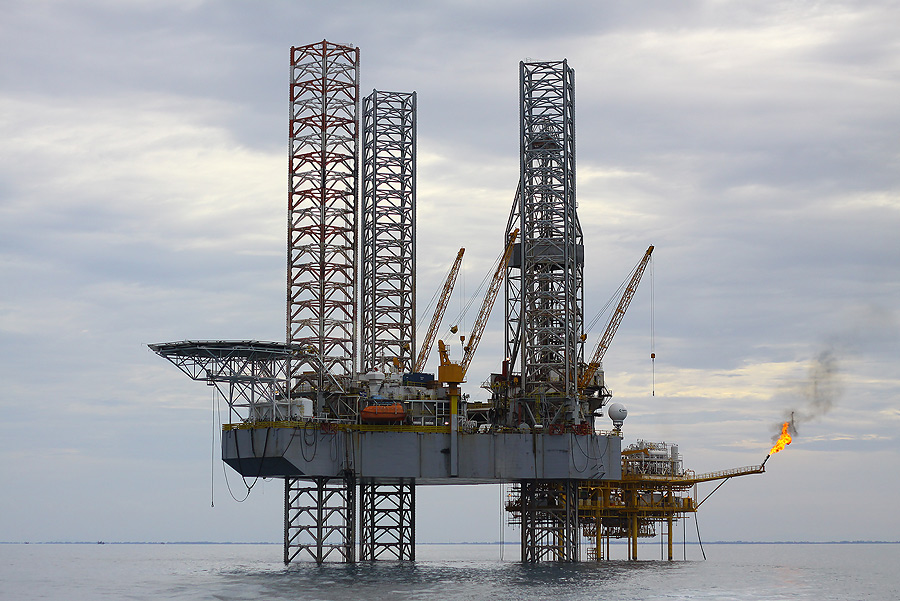

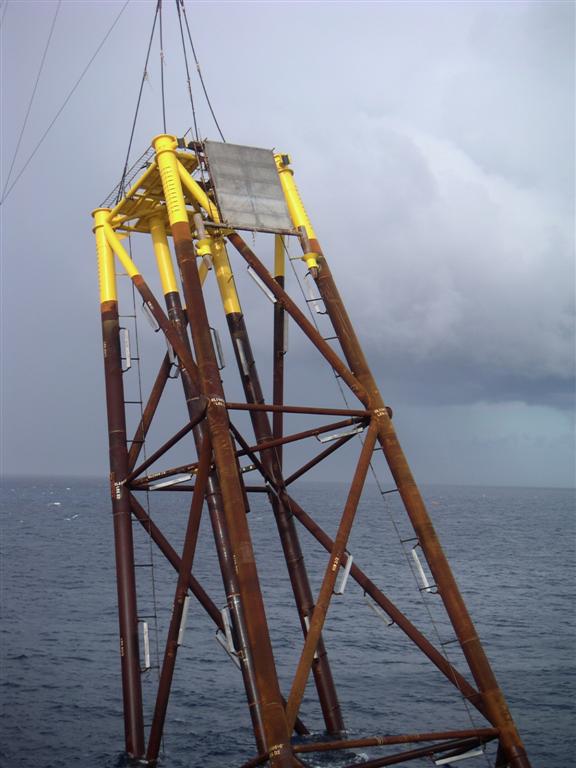

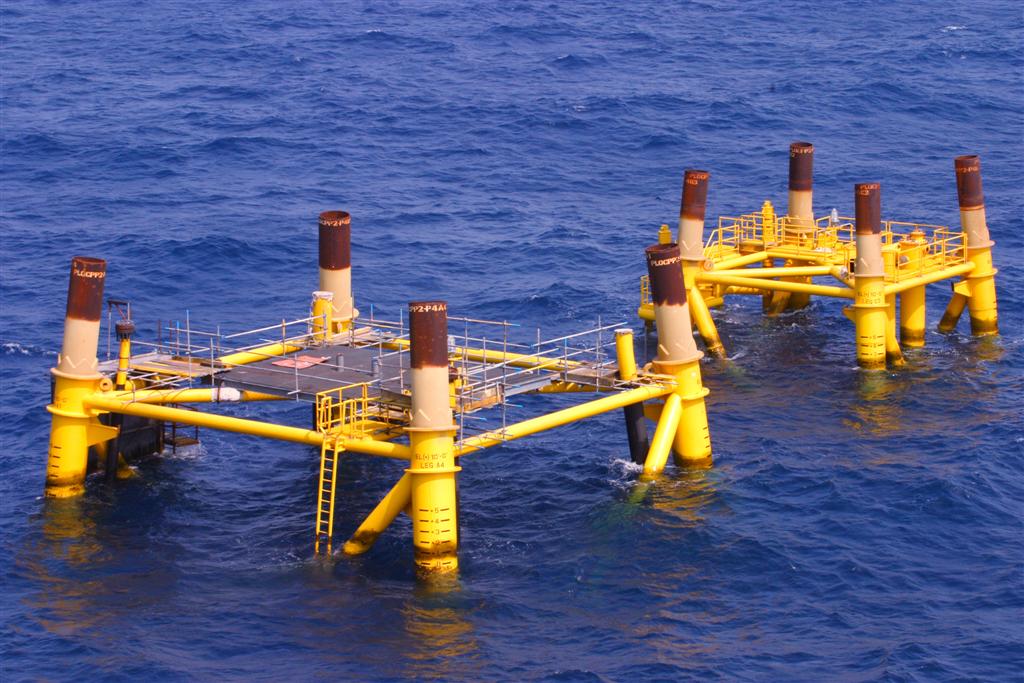

ภาพที่เรื่อลากมานั้นนั่นคือแท่นขุดเจาะไม่ใช่แท่นผลิตจึงไม่ได้ติดตั้งแบบคงที่ ต้องคอยเลื่อนไปที่อืนตลอดเวลาเพื่อไปขุดไปเจาะตามแหล่งที่ผ่านการสำรวจมาแล้วจะคล้ายแบบระบบปักหมุดอ่ะครับ....แต่ที่ท่านกำลังเห็นอยู่ในภาพนี้เราเรียกว่า Jacket ครับมี 4 ขายาวประมาณเกิน 90 เมตรวางลงไปในทะเลลึกที่ประมาณ 70-80 เมตรเหลือโผล่พ้นน้ำประมาณ 10-15 เมตรโดยวางกันไว้เฉยๆแบบเนี๊ยะแหล่ะก้อจะมีระบบปักหมุดชั่วคราว...สังเกตุดูที่รูปเห็นว่าจะมีรูอยู่ที่ปลายขาด้านบนไหมครับ?นั่นแหล่ะเราจะเอาเจ้า Pile มาเสียบเข้าในรูนั่นแหล่ะครับแล้วตอกลงไปให้มันลงไปในท้องก้นทะเลอยู่ประมาณ 100 กว่าเมตรครับรวมถึงให้ Pile เหลือมาโผล่ที่หัวขา Jacket ด้วยรวมๆแล้สน่าเกือบๆ 200 เมตรครับ.....นั่นแหล่ะมันถึงจะอยู่(แต่ไม่นิ่งน่ะครับให้ตัวได้ Flexible)แล้วก้อรอเจ้า Deck มาวางข้างบน...เด๋วผมจะพาไปดูเจ้า Jacket หน้าตาแบบเต็มๆกันครับตามมา...

คำตอบที่ 20

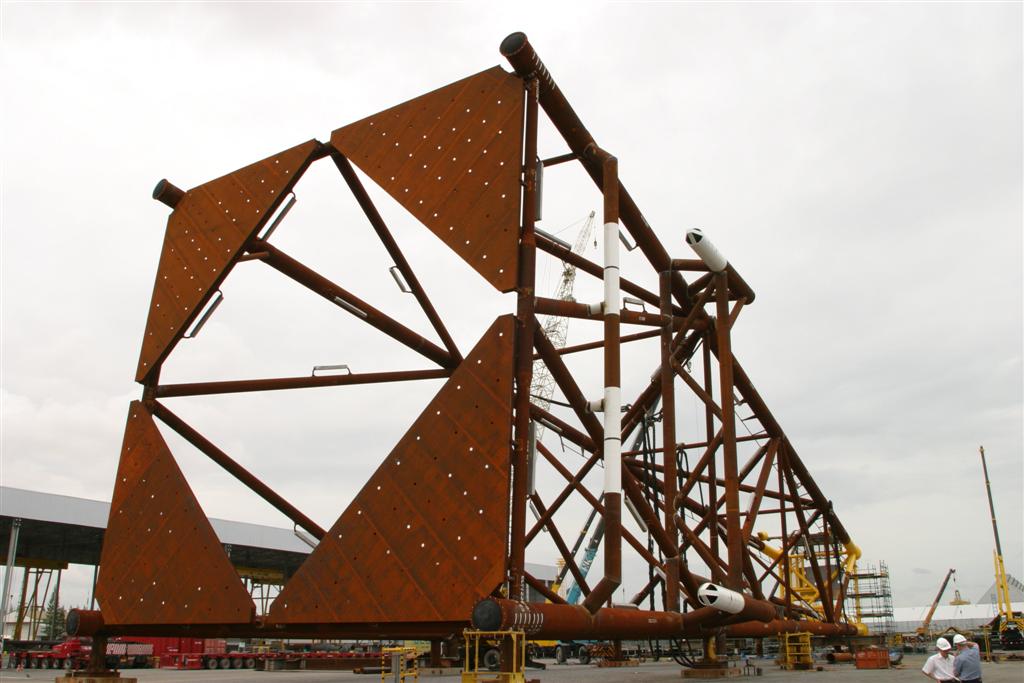

       เนี่ยะงัยครับเจ้า Jacket เห็นคนไหมครับ?....เราสร้างกันที่แหลมฉบัง( CUEL Ltd.) ใชเวลาน่ะจะประมาณ 4-6 เดือนแล้วแต่สถานะการณ์ด้วยสร้างเราลากมันลงไปที่เรือเหมือนเดิมแล้วลากไปที่จุดนัดหมายครับป๋ม

คำตอบที่ 21

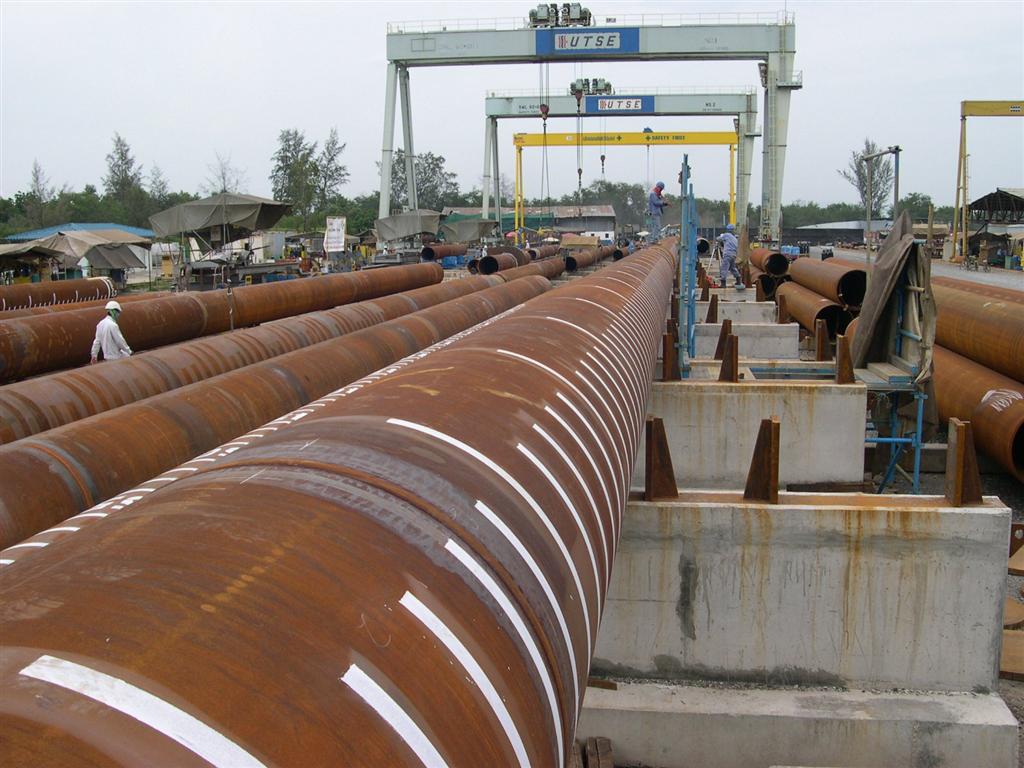

       นี่คือเจ้า Pile ที่เราต้องเอาไปตอกลงไปในขา Jacket ครับ

คำตอบที่ 22
       โอเคเราต่อกันที่ขั้นตอนเอาเจ้า Jacket ลงน้ำกันเน๊อะค่อยๆกระดึบๆไปเรื่อยไม่ยากครับ

คำตอบที่ 23

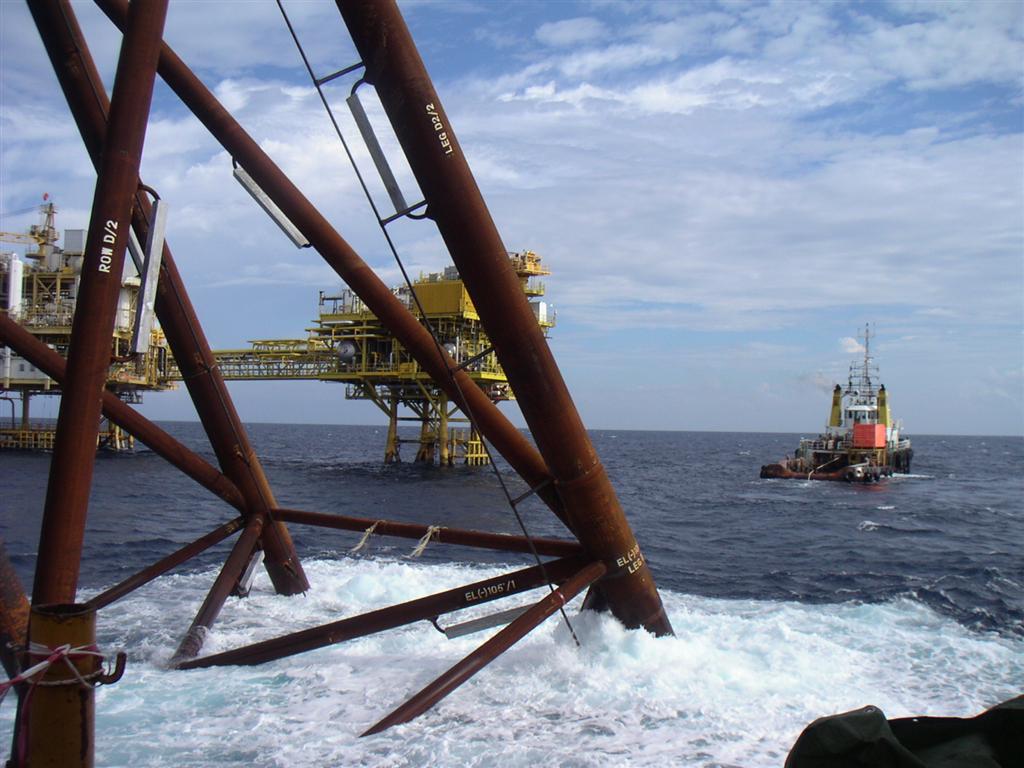

       Jacket ลงน้ำ

คำตอบที่ 24
       Jacket ลงน้ำ...เด๋วพรุ่งนี้จะพาไปดูเขาสร้าง Deck

คำตอบที่ 25
       แจ่มพอเห็นเค้าลางแล้วครับ ...ขอบคุณมาก เจ้าแจ๊คเก็ตเนี่ยต้องใส่เรือไปใช่เปล่าครับ...คงเรือใหญ่น่าดู
เพราะมันยาวมาก....

ผมจับโยนไปไว้เป็นกระทู้พิเศษให้แล้วนะครับท่านอ๊อด



 แก้ไขเมื่อ : 23/11/2553 18:46:57

คำตอบที่ 26
       ผมย่อรูปนี้ให้ใหม่นะครับเพราะ มันใหญ่ล้นจอมากไปครับ

คำตอบที่ 27
       ชอบกะทู้นี้มาก เหมือนสารคดีในทีวีเลยครับ

คำตอบที่ 28
       " แจ่มพอเห็นเค้าลางแล้วครับ ...ขอบคุณมาก เจ้าแจ๊คเก็ตเนี่ยต้องใส่เรือไปใช่เปล่าครับ...คงเรือใหญ่น่าดู
เพราะมันยาวมาก.... "

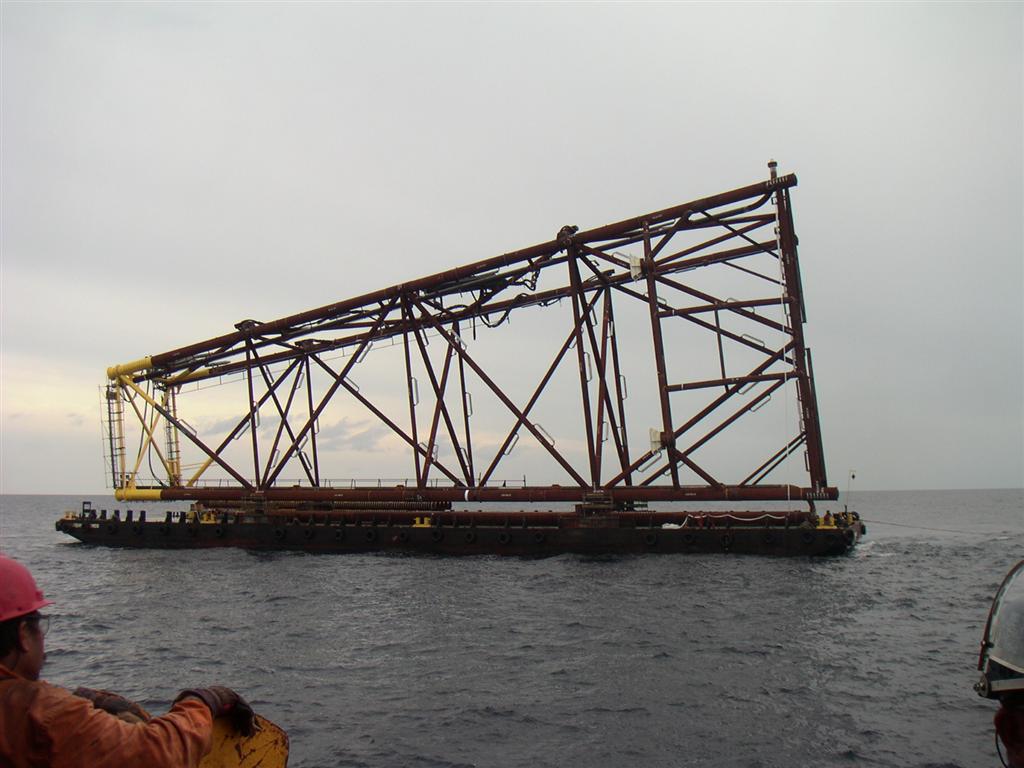

ตามรูปเลยครับท่านปู่ Brage แล้วเราก้อใช้เรือลากไปเรื่อยๆครับ


 แก้ไขเมื่อ : 24/11/2553 10:19:34

คำตอบที่ 29

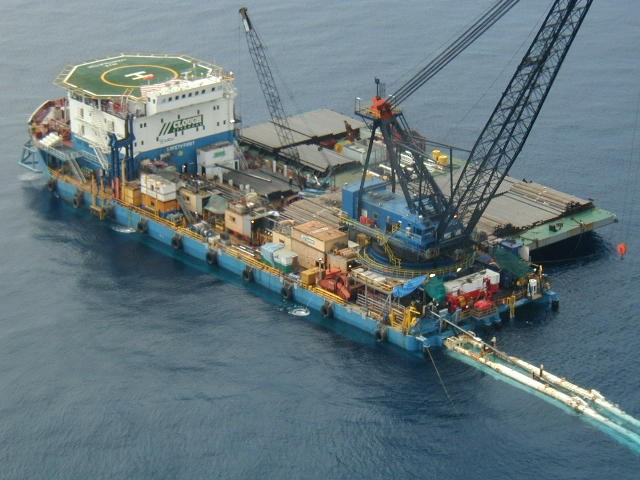

       อย่างที่เห็นในรูปนั่นคือ Brage บรรทุก กับ Brage ทำงาน+ที่พักพวกคนงานช่วงติดตั้งเราจะเห็นว่ามี Brage บรรทุกท่อมาแอบจอดอยู่ข้างๆ
ค่าใช้จ่ายในการใช้ Brage ทำงาน+ที่พักพวกคนงานต่อวันตกที่ 1.3 ล้านเหรียญเมื่อ7 ปีที่แล้วตอนนี้ผมไม่ทราบว่าเท่าไหร่น่ะครับ

 แก้ไขเมื่อ : 24/11/2553 10:26:51

คำตอบที่ 30
       ครับท่านปู่พระเจ้ายังร้องเลยอ่ะครับ...เมื่อก่อนบริษัทผมเช่า Brage เขามาทำงานตอนนี้เรามีเป็นของเราเองแล้วครับใหญ่กว่าที่เห็น 1 เท่าครับ....

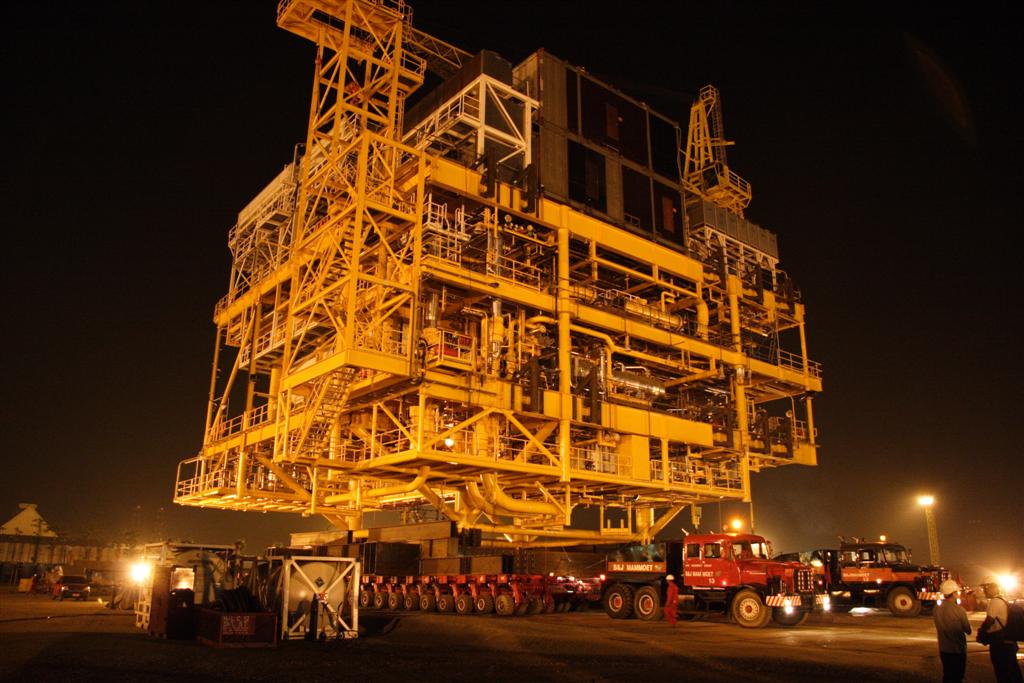

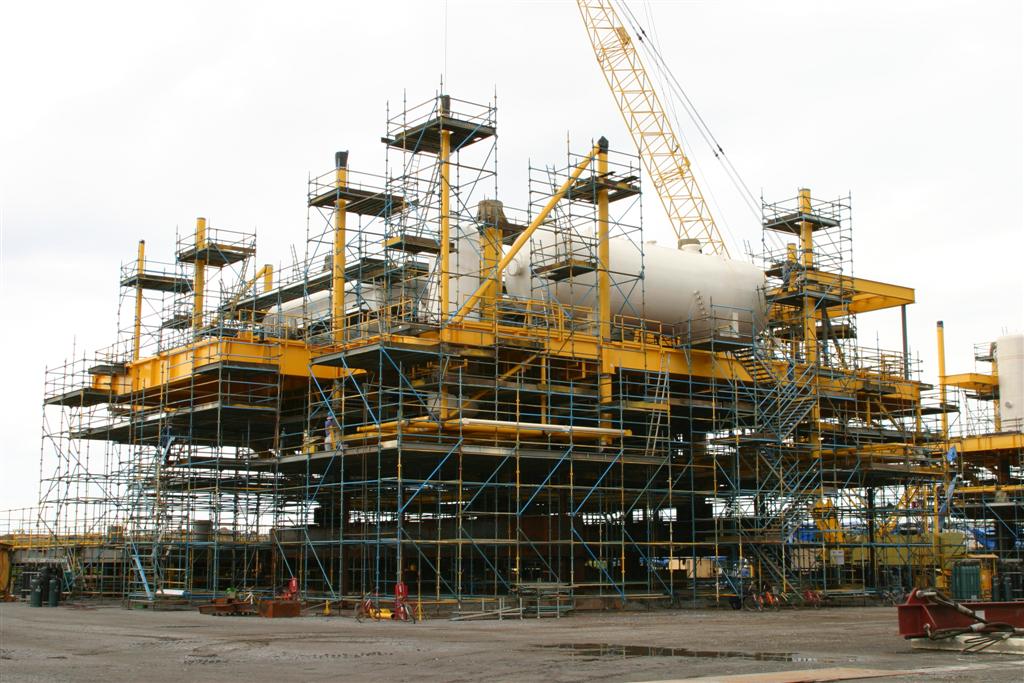

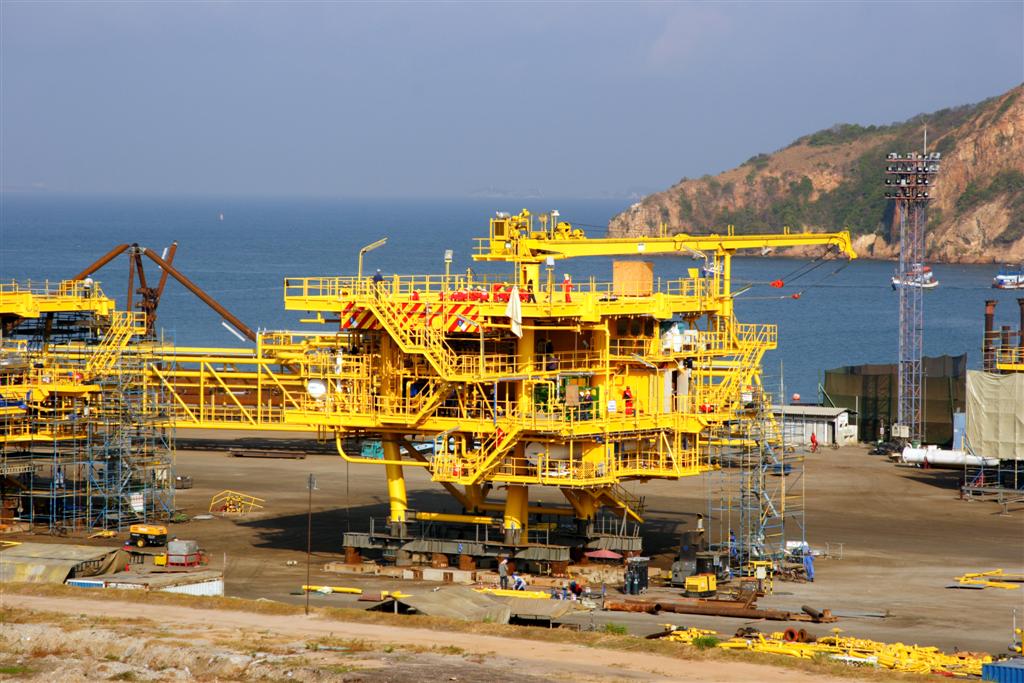

รูปต่อไปนี้คือการก่อสร้าง Deck หรือ Topside ที่แหลมฉบังอีกเช่นเคยเมื่อ 10 ปีที่แล้วเมืองไทยเรายังทำเองไม่ได้ต้องให้ประเทศอินโดนีเซียทำให้ดังนั้นแท่นผลิตต่างที่มีอายุเกิน 10 ปีจะนำเข้ามาจากเมืองนอกทั้งสิ้นเวลานี้เราจะเห็นโฆษณาทางทีวีของ ปตท.นั่นจะเป็นแท่นผลิตที่ชื่อว่า"อาทิตย์" จะมีแค่ 2 บริทที่สร้างคือ CUEL & Thai Nipponsteel เท่านั้น ส่วนแท่นที่เก่าแก่สุดๆซึ่งแท่นแรกๆและดังมากและเป็นแท่นที่ทำให้เกิดผลผลิตมากมายมาจนทุกวันนี้รวมถึงโรงแยกก๊าซมาบตาพุดและที่ต่างต่างๆที่เกิด..โรงไฟฟ้าที่ใช้ก๊าซ...ปิโตเคมีต่างๆ นั่นคือแท่น"เอราวัณ" อายุตอนนี้ 20 กว่าปีแล้วครับคาดว่าไม่น่าเกิน 3-5 ปีต้องปลดระวางแล้วล่ะ....คาดว่าต่อไปในอนาคตอ่าวไทยบ้านเราจะอุดมสมบูรณ์ไปด้วยแท่นเจาะครับ...ประมงน้ำลึกก้อจะหาสัตว์ทะเลยากขึ้นเพราะไม่สามารถเข้าแท่นผลิตหรือไลน?ท่อก๊าซท่อน้ำมันได้รู้สึกว่าถ้าจำไม่ผิดเรือประมงน่าจะต้องห่างจากแท่นหรือไลน์ท่อไม่ต่ำกว่า 20 ไมล์ทะเลมั้งไม่แน่ใจข้อมูลตัวนี้.....เจ้า Deck นี่จะมี 2 ชนิดครับเรียกตัวแม่กับตัวลูก...ตัวแม่นั้นจะมี Leaving Quater+Process system ใหญ่มาก...ตัวลูกจะเป็นแค่ Process ธรรมดาดูดขึ้นมาจากหลุมแล้วส่งเข้าท่อต่อไปตัวแม่เพื่อทำการขบวนการ Process ขั้นตอนต่างๆแล้วส่งเข้าท่อเพื่อส่งไปโรงแยกที่มาบตาพุดและที่อื่นๆ.....Deck or Topside

คำตอบที่ 31
       DECK or TOPSIDE

คำตอบที่ 32

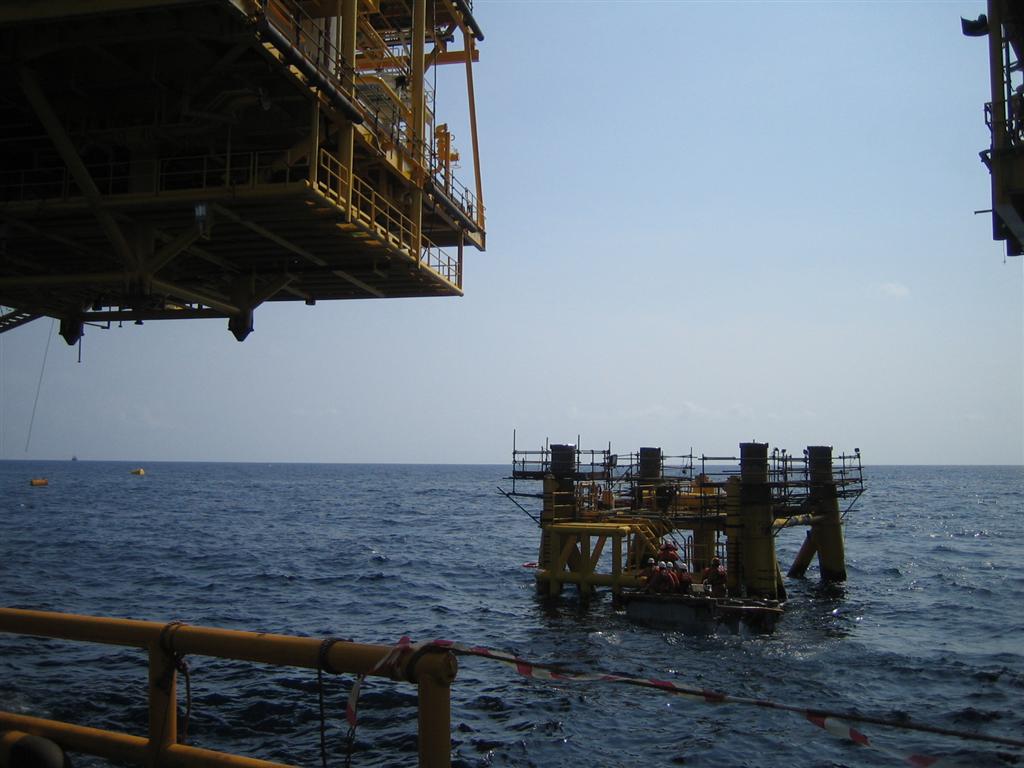

       Jacket ขาตั้งเราก้อรู้ก้อเห็นมาแล้วเป็นมาอย่างไรเอาไปติดตั้งอย่างไร....Deck เราก้อรู้แล้วมันคืออะไรเวลาเอาไปติดตั้งที่กลางทะเลเราก้อใส่ Brage ไปเช่นกันทีนี้ผมจะพาไปดูเขาติดตั้ง Deck or Topside กลางทะเลกันบ้างครับเมื่อก่อนผมได้ไปช่วงติดตั้งครั้งหนึ่งนานมากแล้วเกือบ 10 ปีเขาทำงานกัน 24 ชม. อย่างเมื่อก่อนเราต้องเช่า Brage เขาค่าเช่ามันแพงค่าแรงงานติดตั้งก้อแพงเมื่อก่อนพนักงาน Rigger(คล้ายๆผู้ช่วยทั่วไป) 1000กว่าบาทต่อวันแล้วถ้าเป็นช่างเชือม ช่างติดตั้งและยังอีกสาระพัดช่างล่ะค่าใช้จ่ายสูงครับดังนั้นการติดตั้งต้องรวดเร็วแม่นยำส่วนมากการติดตั้ง Jacket & Deck จะใกล้เคียงกันหรือพร้อมๆกันนอกจากเกิดข้อผิดพลาดบางประการที่ติดตั้ง Jacket ไปแล้วแต่ยังไม่ติดตั้งตัว Deck or Topside ก้อมีครับก้อว่ากันไปตามระบบทั้งหมด การติดตั้งเสร็จสมบูรณ์โดยส่วนใหญ่น่าจะใช้เวลาประมาณไม่เกิน 15 วันนี่ยังไม่รวมการวางท่อใต้น้ำเพื่อทำการเชื่อมต่อระบบท่อต่างๆใต้น้ำให้ถึงกันทั้งระบบของการขนส่งก๊าซ+น้ำมันของแท่นแม่ไปยังแท่นลูกหรือจากแท่นลูกแท่นที่ 1 ไปสู่แท่นลูกแท่น 3 4 5 อะไรประมาณเนี๊ยะครับ

 แก้ไขเมื่อ : 25/11/2553 11:17:17

คำตอบที่ 33

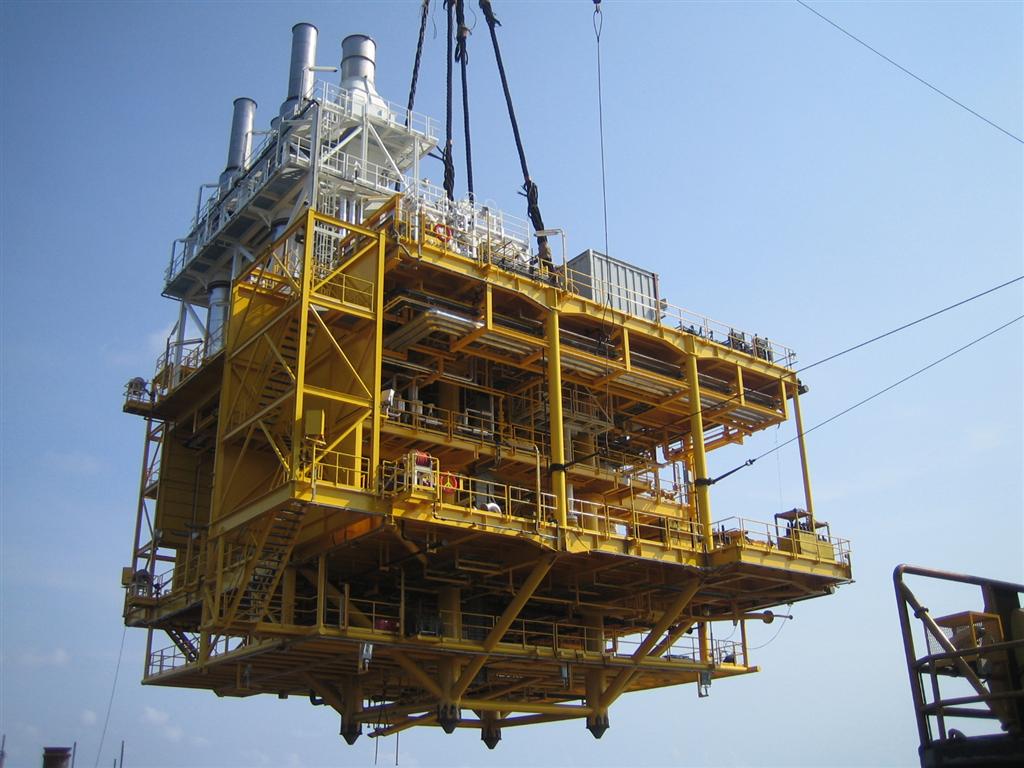

       Deck or Topside Installation system

คำตอบที่ 34
       Deck or Topside Installation system

คำตอบที่ 35

ท่านอ๊อตถามเป็นความรู้หน่อย ว่าเหล็กที่ทำพวกนี้ มันต้องผ่านกระบวนการ เพื่อทำให้อยู่ในน้ำทะเลได้นานๆ อย่างไร
หรือเป้นเหล็กพิเศษเพื่อการนี้โดยเฉพาะครับ...

คำตอบที่ 36

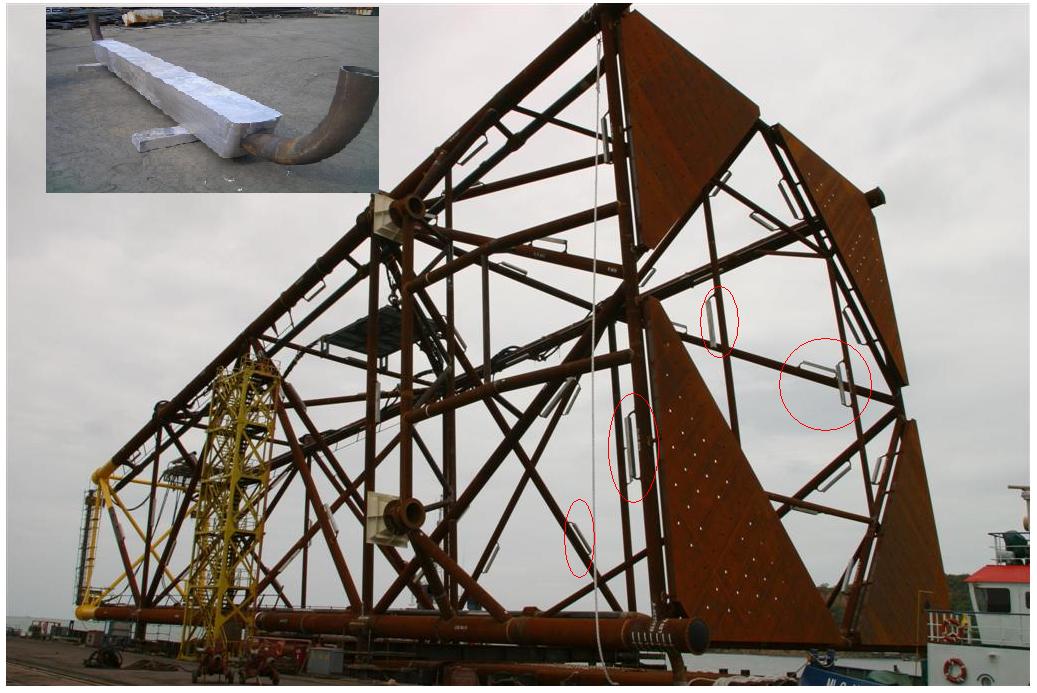

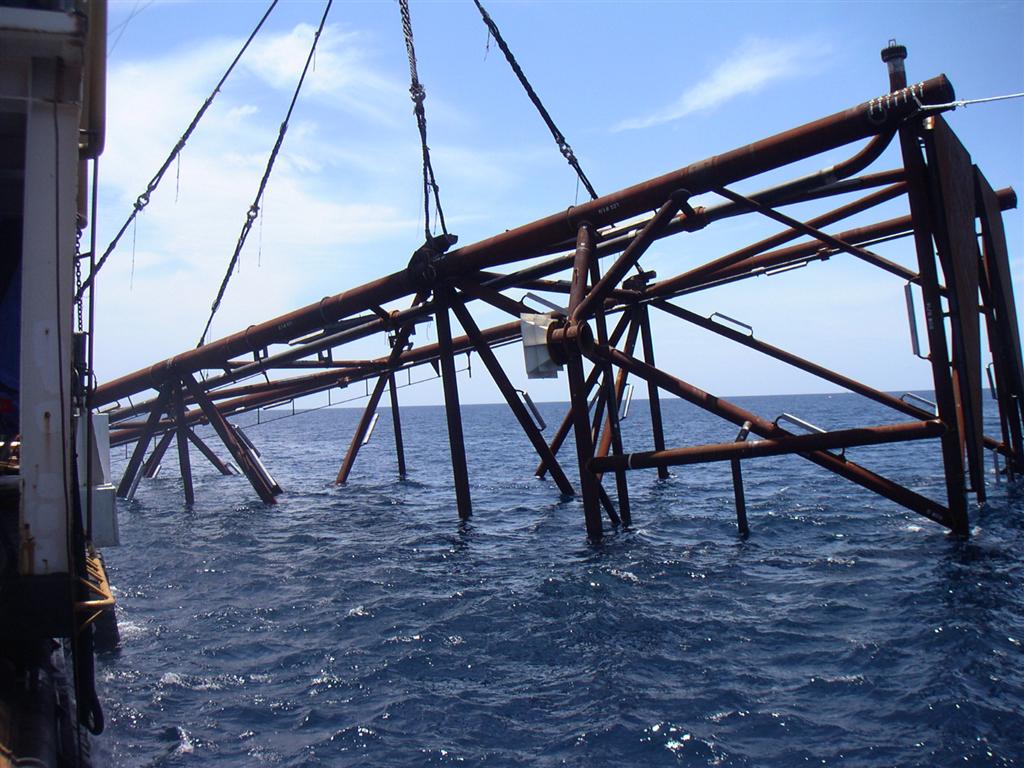

       ท่านปู่ครับเหล็กที่เอามาทำตัว Jacket / Deck / Pile / Pipe / etc ต่างๆนั้นนำเข้าจากพี่ยุ่นเพียวๆเลยครับคุณภาพย่อมเหนื่อกว่าเหล็กธรรมดาไม่เกิน 20% ทุกๆ Platform เรา design ให้อยู่ได้ไว้ที่ 15-20 ปี เหล็กทุกชนิดย่อมเกิดสนิมครับแต่เราจะใช้เทคโนโลยี่เข้ามาช่วยทำให้เกิดสนิมกับตัว Platform / Pipe ช้าขึ้นหรือเกิดน้อนที่สุดจนถึงขั้นไม่มีผลกับตัว Platform etc ครับเราใช้เจ้าตัว Anode ระบบไฟฟ้าเหนี่ยวนำหน่วงนำอะไรประมาณเนี๊ยะเจ้าตัว Anode นี้อยู่ได้คราวล่ะ 15 ปีดังนั้นทุก 15 ปีเราต้องดำน้ำลงไปเปลี่ยนมันครับโดยใช้วิธีตัดๆต่อๆเชื่อมๆเอาครับ...ดังให้ภาพที่นำเสนอครับ...

A...เพื่อนๆในห้องจะว่าไหมเนี่ยะที่มาคุยกันนอกเรื่องซะแล้ว....

คำตอบที่ 37

ไม่มีใครว่าหรอกท่านอ๊อด มันความรู้ทั้งนั้น ผมจบศิลป์มา .....เรื่องพวกนี้ผมไม่รู้หรอกครับ
และผมว่าอีกหลายๆ คนในห้องนี้ไม่มีใครรู้หรอก ที่ท่านสละเวลามาพิมพ์มาอธิบายก็ถือว่าเยี่ยมแล้วครับ
จะได้เปิดโลกทรรศใน สาขาอีกอาชีพหนึ่ง ซึ่งมันก็ไม่ง่ายนะที่ได้ไปทำงานแบบนั้น....

ฝากท่านอ๊อด เอารูปเจ้าไข่แดงเรี่ยน้ำดวงโตๆ โฟร์กราวด์เป็นแท่นเจาะ ก็จะแจ่มมากนะครับท่าน......

คำตอบที่ 38

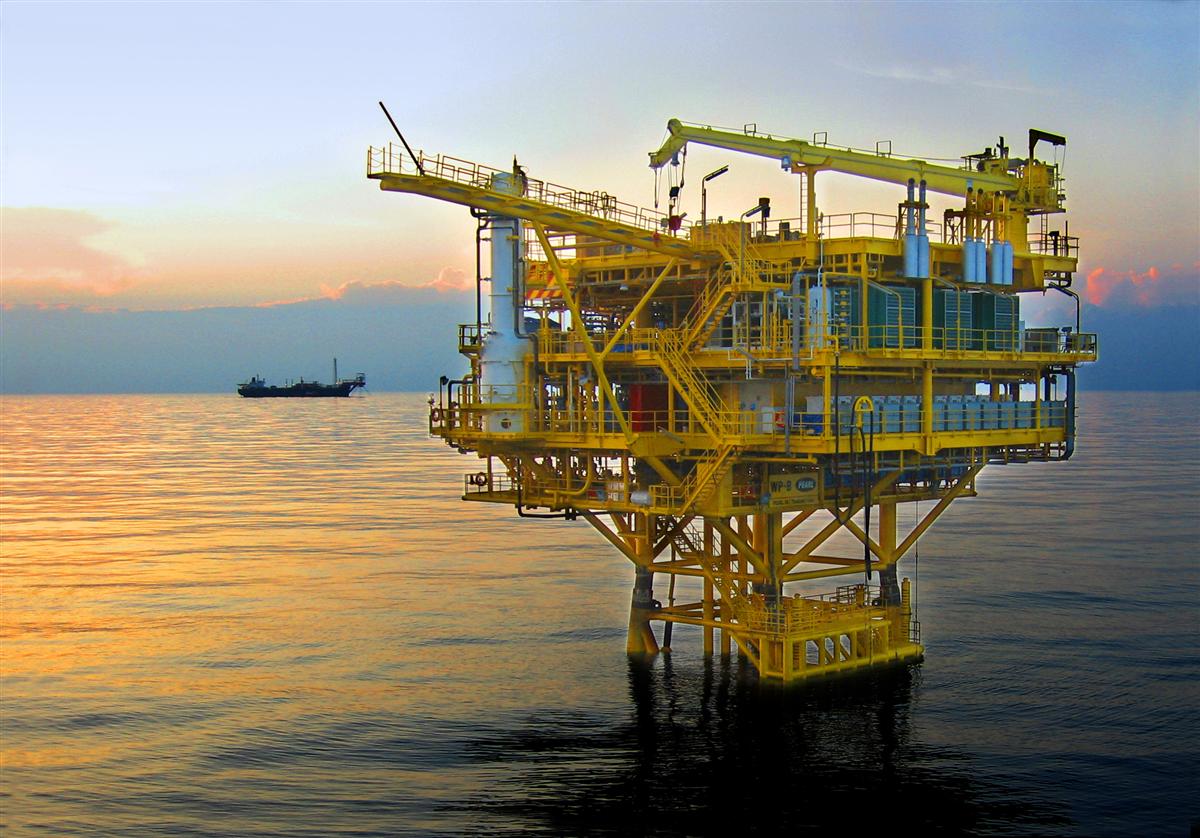

       ยังหาไข่แดงไม่ได้เลยได้เมื่อไหร่จะนำมาฝากครับวันนี้ไปเจอเจ้าปลาทอง 2 ใกล้เคียง requirement เอาไปก่อนครับ
เป็นของ Unocal เก่าแต่ตอนนี้ตกเป็นสมบัติของ Chevron ไปซะแล้ว

คำตอบที่ 39
       แท่นตัวนี้เป็นประเทศดูไบแต่สร้างโดยเราชาวไทย(CUEL) PERAL Oil
เห็นว่าฟ้าสวยนิดๆเลยเอามาอีกภาพครับ
