ขอความรู้เพิ่มเติมจากท่านผู้รู้ครับ...? ช่วยอธิบายการทำงานของตัว...ดิสคอนเน็กเตอร์...ในปืน...COLT 1911 A1...ด้วยครับ...มีไว้้เพื่ออะไร จาก เล็กครับ...! 203.149.7.81 ศุกร์, 29/9/2549 เวลา : 11:41
----------------------------------------------------------------------------------------------------------------------
สวัสดีอีกครั้ง...ครับ...คุณเล็ก
ผมไม่แน่ใจนะครับ...ว่าความรู้เล็กน้อยอย่างผม...พอจะ
อธิบายเรื่อง Disconnector ได้หรือเปล่า...ลองดูนะครับ

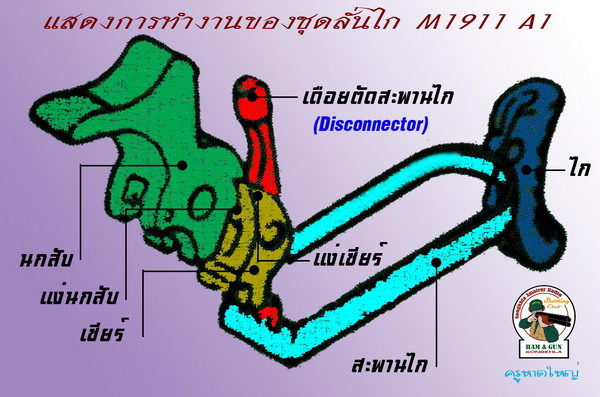

@ Disconnector คือ เหล็กเล็ก ๆ แท่งหนึ่ง ที่ทำงาน
ร่วมกับ สไลด์ สะพานไก เซียร์ นกสับ และแหนบสาม

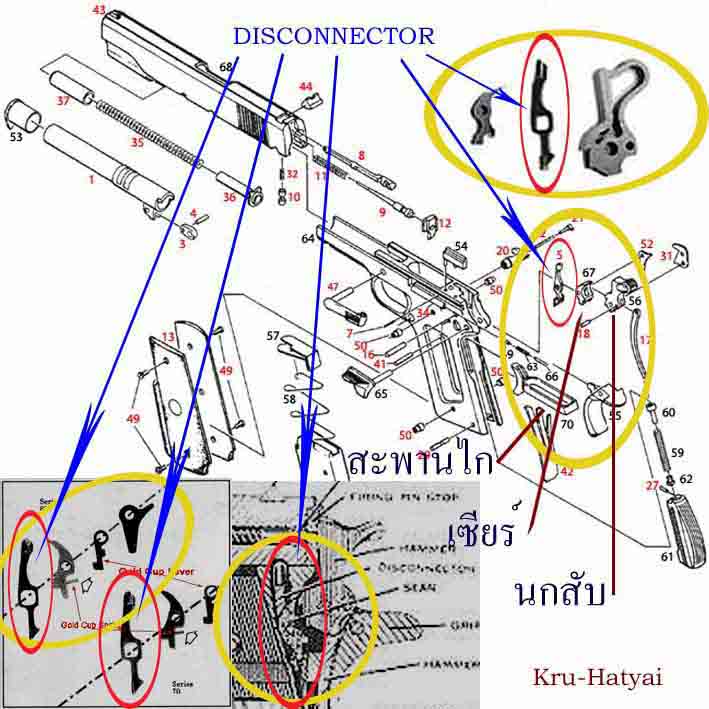

ชาย..ครับ (ให้ดูภาพประกอบ...ผมหาภาพไม่ได้จริง ๆ
ครับ...จึงรวบรวมหลาย ๆ ภาพมาปะติดปะต่อกัน)
@ ตำแหน่งของ Disconnector จะยืนอยู่คู่กับเซียร์ อยู่
ด้านหลังสะพานไก และด้านหน้าของนักสับ .... ลักษณะ
เป็นแท่งเดือย...มีรูสำหรับรับสลักตรงกลาง แขนด้านบน
จะโผล่พ้นขึ้นไปสอดอยูที่ส่วนเว้ารูปโค้งของผนังด้านใน
ของสไลด์...ขาด้านล่างยื่นลงจ่อที่ตำแหน่งท้ายสะพาน
ไก...สามารถขยับขึ้นลงได้โดยอาศัยแรงกระทำจากสปริง
แหนบสามชาย...ครับ
@ เริ่มที่ขั้นตอนการขึ้นลำ....เมื่อเราดึงสไลด์ถอยหลัง...
เพื่อขึ้นลำ หรือเพื่อเรียกกระสุนนัดแรกเข้าสู่รังเพลิง...ท้าย
สไลด์จะดันให้หงอนนกสับง้างตัวออกจากโครงปืน...ไปอยู่
ในตำแหน่งง้างสุด หรือค็อคกิ้ง
@ ระหว่างการเคลื่อที่ของสไลด์นั้น Disconnector
จะถูกขอบล่างของสไลด์ด้านใน ซึ่งไม่มีร่องบากรูปโค้ง
(เพราะร่องนั้นได้เดินผ่านไปด้านหลังแล้วเมื่อตอนดึง
สไลด์ถอยกลัง) กดให้หัวเดือย Disconnector ยุบลงที่
โครงปืน
@ ขาด้านล่างของ Disconnector จะลงไปค้ำส่วนท้าย
ของสะพานไกไว้....เพื่อไม่ให้สามารถเหนี่ยวไกยิงได้....
สะพานไกก็จะเกิดการขัดขืนพยายามฝืนไปด้านหน้า
พร้อมมีแรงดันไปด้านหน้าตลอดเวลา โดยอาศัยแรง
กระทำจากสปริงแหนบสามชายตัวกลาง คือตัวเดียวกับที่
กระทำต่อ Disconnector

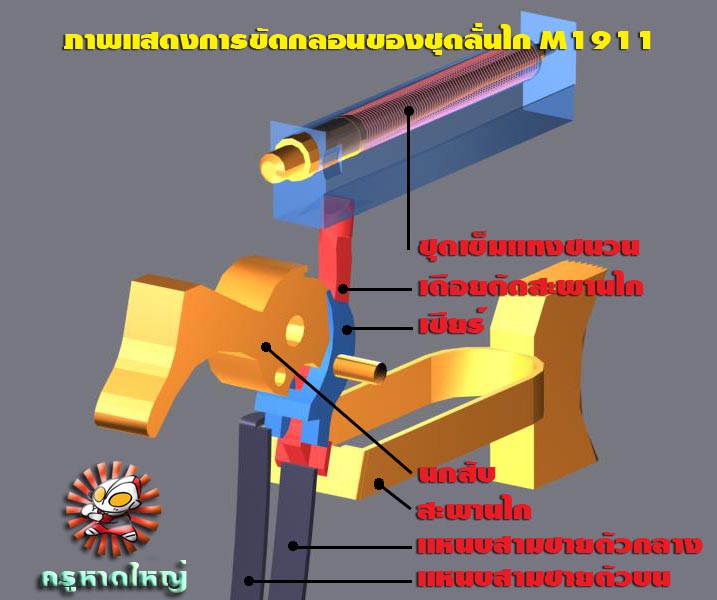

@ แหนบสามชาย...จะเป็นแผ่นเหล็กกล้า...มีสามแฉก
ตามชื่อของมัน คือ ตัวบน ตัวกลาง และตัวล่าง หน้าที่
คือ...ตัวบนดันขาเซียร์ ตัวกลางดัน Disconnector และ
สะพานไก และตัวล่างดันห้ามไกหลังอ่อน...ครับ
@ เมื่อสไลด์เดินมาด้านหลังจนสุดระยะ...ก็จะถูกรีคอยล์
สปริง....ดันให้ต้องเดินกลับไปด้านหน้าอีกครั้ง...โดยทิ้งให้
หงอนนกสับค้างเติ่งในจังหวะง้างสุด...เพราะเกิดการ
ขัดกลอนระหว่างแง่ของนกสับ กับแง่ของเซียร์
@ เมื่อสไลด์เดินกลับมาถึงตำแหน่งเดิมตามปกติ....ร่อง
บากรูปโค้งก็จะมาถึงหัวเดือย Disconnector อีกครั้ง....
Disconnector ก็จะโผล่ยื่นกลับเข้าไปในร่องบากนั้น
ทันที....
@ ครั้น Disconnector โผล่พ้นขึ้นบนจากแรงดันของ
แหนบสามชายตัวกลางแล้ว...ก็เปิดโอกาสให้ส่วนท้ายของ
สะพานไก....มาสัมผัสกับขาเซียร์อีกครั้ง...
@ พอเหนี่ยวไก...สะพานไกจะส่งแรงไปที่ส่วนท้าย....ดัน
ขาเซียร์จนเกิดการปลดกลอนของแง่เซียร์กับแง่นกสับ....
@ หลังเกิดการปลดการขัดกลอนของนกสับ...หงอน
นกสับก็จะรับแรงจากสปริงนกสับ หรือ mainspring
ที่เก็บความเคลียดมาตลอดระยะเวลาที่ง้างนกสับอยู่นั้น....
ฟาดเข้าอย่างเต็มเปาที่ท้ายเข็มแทงชนวน....
@ ท้ายเข็มแทงชนวนรับแรงจากการเคาะของหงอน
นกสับ....จึงพุ่งไปด้านหน้า....ส่งให้ปลายเข็มแทงชนวน
ทิ่มเข้าที่จอกชนวน ที่จานท้ายปลอกกระสุนอย่างจัง
@ เกิดการระเบิดอย่างรุนแรงที่รังเพลิง.....แรงดันจาก
การระเบิดส่วนหนึ่งจะส่งให้หัวกระสุนพุ่งออกทางปาก
ลำกล้อง....ส่วนหนึ่งจะส่งให้สไลด์เดินถอยหลัง....เกิดการ
ทำงานต่อเนื่องเช่นเดิม.....จนกระสุนนัดสุดท้าย
@ หลังกระสุนนัดสุดท้ายในแม็กกาซีน...ลิ้นป้อนกระสุน
ในแม็กกาซีน...รับแรงจากสปริงในแม็กกาซีน..ดันให้ลิ้นนี้
ไปดันคันล็อคสไลด์ขึ้น...คันล็อคสไลด์ไปค้ำดันที่ร่องบาก
ที่ขอบสไลด์.....จนสไลด์ไม่สามารถวิ่งกลับยังตำแหน่ง
ปกติได้....คือ สไลด์จะค้าง...รอการบรรจุแม็กกาซีน
แหนบใหม่....และรอการปลดคันล็อคสไลด์....เพื่อทำ
หน้าที่ของมันต่อไปอย่างซื่อสัตย์.....
โอ๊ว....จบครับ....ผมอธิบายเองก็เคลียดเอง.....
