Drag Link RHD Jeep Xj Style Jeep Willy ตามแบบฉบับของผมเอง
anek
จาก Ecu_Original_Jeep
124.121.63.191
ศุกร์ที่ , 15/1/2553
เวลา : 10:25
อ่านแล้ว = 11376 ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้ แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน
        Drag Ling RHD Jeep Xj Style Jeep Willy ตามแบบฉบับของผมเอง
ปัญหาที่พบบ่อยสำหรับรถ ยกสูง ตั้งแต่ 6 นิ้ว ขึ้นไป จะเจอ จุดยึด รั้ง
ของลูกหมากคันชัก-คันส่ง ติดเบียดเสียดสี กับ ตัวคานหน้ารถ
บางท่านก็แก้ไขโดยใช้รูปแบบของ Wj แต่ ผมลองใช้แบบ Jeep Willy ดูบ้าง
น่าจะเข้าท่า-เข้าที เลยเอาภาพมาให้ดูกัน แต่ยังต้องปรับปรุง บางจุด เพื่อให้สมบูรณ์
รายละเอียด ค่อยมา update ให้ดูกัน


 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 2 จาก >>> 1  2

คำตอบที่ 31

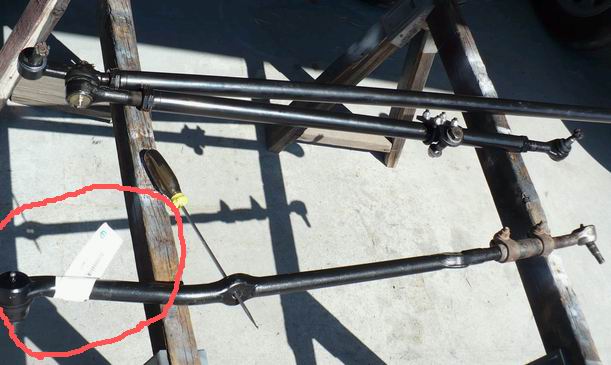

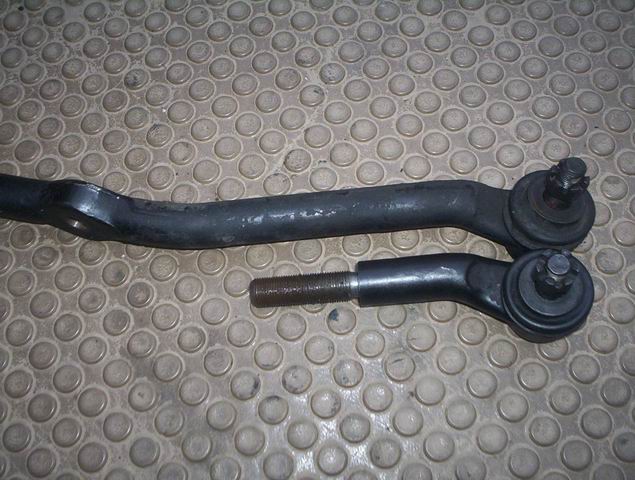

       ต้องเอาหัวลูกหมากตรงจุดนี้มาใช้แทน
คิดว่า น่าจะถูกต้องตามแบบเดิม





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.36 อังคาร, 19/1/2553 เวลา : 09:50
edit แก้ไขคำตอบ   delete ลบคำตอบ 475337

คำตอบที่ 32

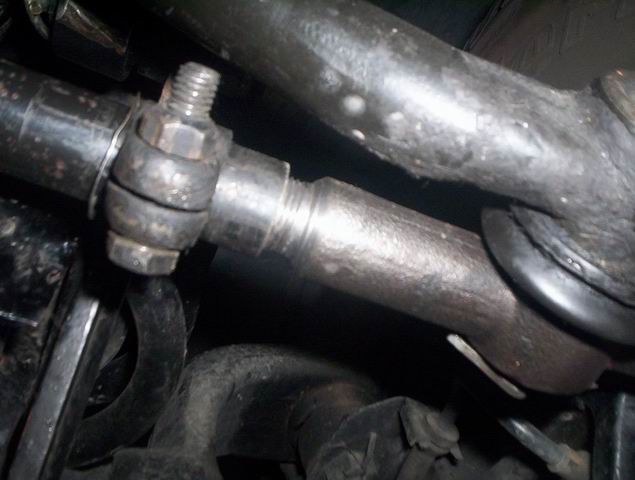

       ต้องปรับปรุงจุดนี้ด้วย ปรับเกลียวใหม่ให้ชิดกว่านี้





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 115.87.5.63 พุธ, 20/1/2553 เวลา : 21:18
edit แก้ไขคำตอบ   delete ลบคำตอบ 475800

คำตอบที่ 33

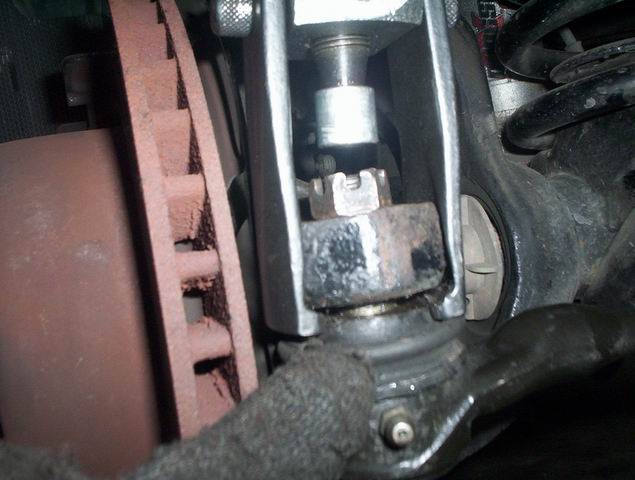

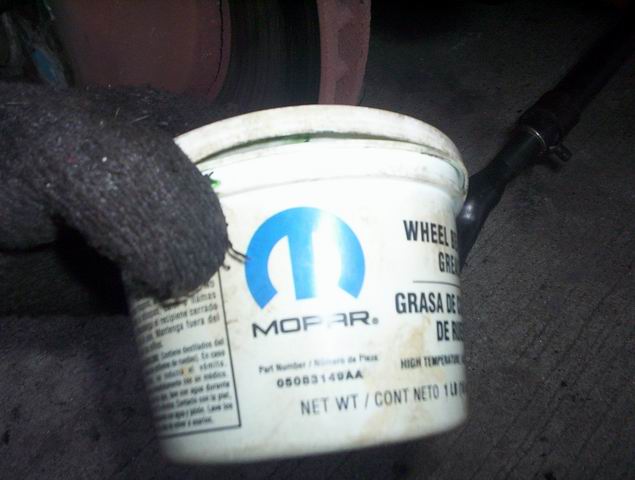

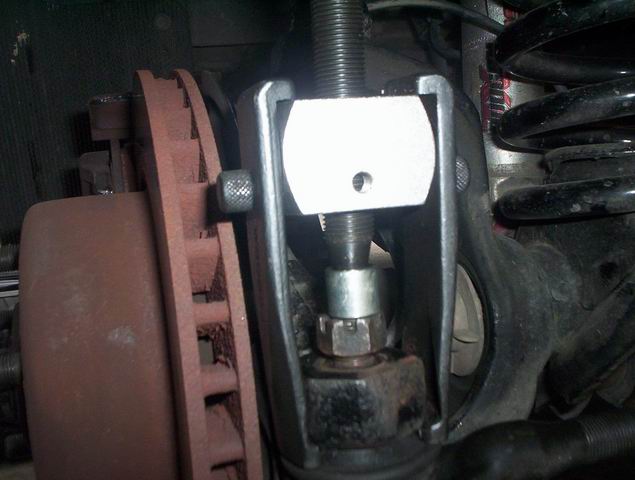

       การถอดลูกหมาก Ball Joint ควรใช้เครื่องมือ ถอดจะดีมาก
ซึ่งตัวถอด ราคาประมาณ 3500 บาท ผมเลยใช้ที่ดู พูเล่ ตัวปั่นเพาเวอร์ จัดการแบบในรูป ซึ่งตรุงจุดนี้ แน่ ๆๆๆๆๆๆๆๆๆ มาก ๆๆๆๆๆๆๆ
หากใช้ฆ้อนตี บางทีก็ไม่ออก เวลามันหลุด หรือออก จะมีเสียงดังแรงมาก นั่นหมายถึงความแน่นสุด ๆๆ

 แก้ไขเมื่อ : 22/1/2553 9:19:58





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:28
edit แก้ไขคำตอบ   delete ลบคำตอบ 476076

คำตอบที่ 34

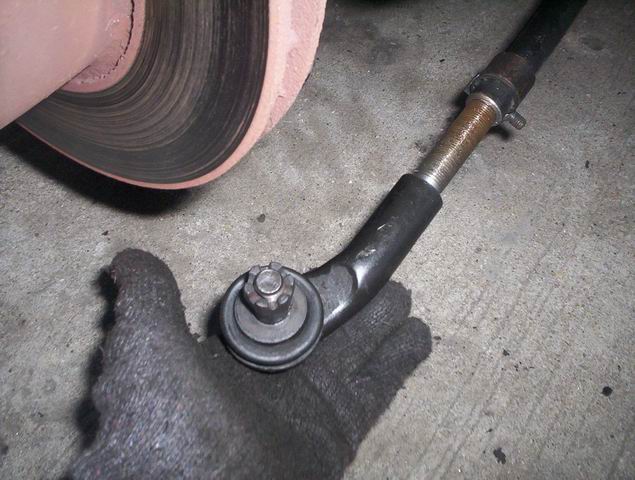

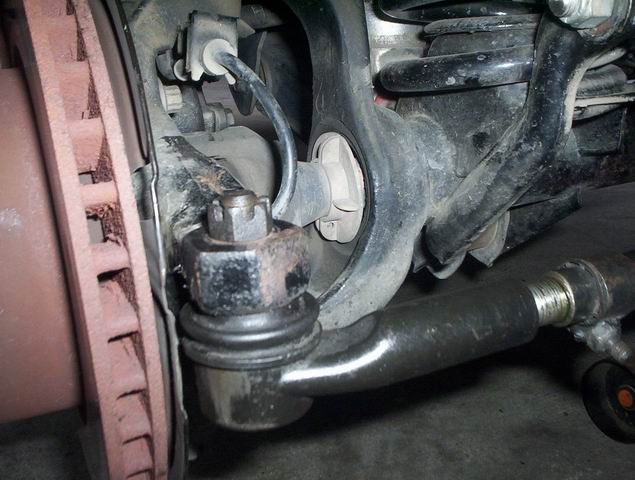

       ต้องใส่หัวน๊อต ลองรับ ไว้ด้วย กันเกลียวเสีย หากมันหลุดจะได้ไม่กระแทกกับพื้น สังเกตุจากรูป หัวน๊อตจะหลุดมาค้าง ไว้ หากบางที ดันออกแต่ว่าแน่นมาก ต้องใช้ฆ้อน เคาะเบา ๆให้ Ball Joint ขยับตัวบ้าง

 แก้ไขเมื่อ : 22/1/2553 9:25:01





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:28
edit แก้ไขคำตอบ   delete ลบคำตอบ 476077

คำตอบที่ 35

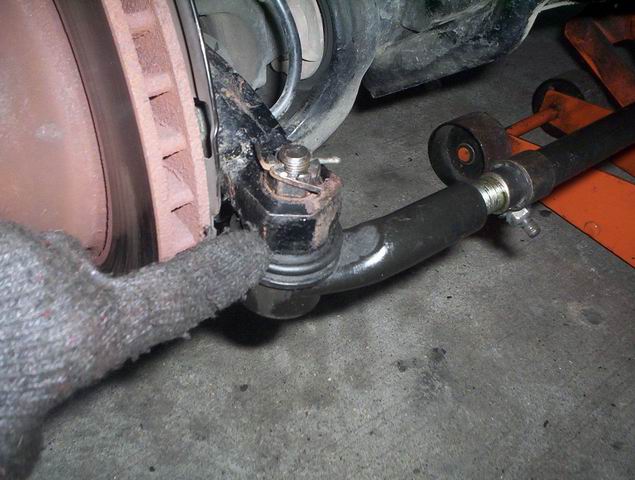

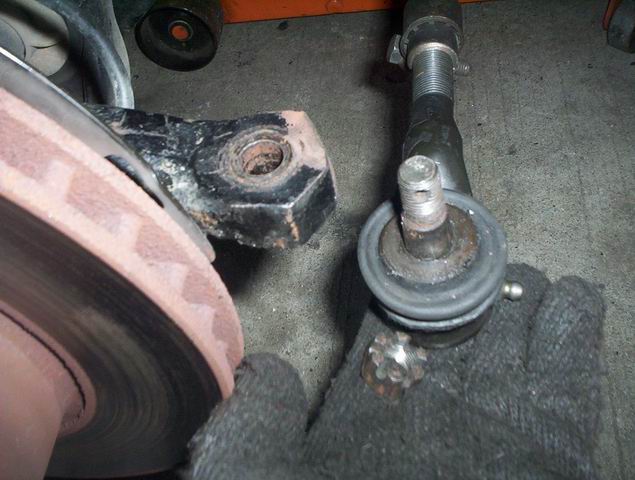

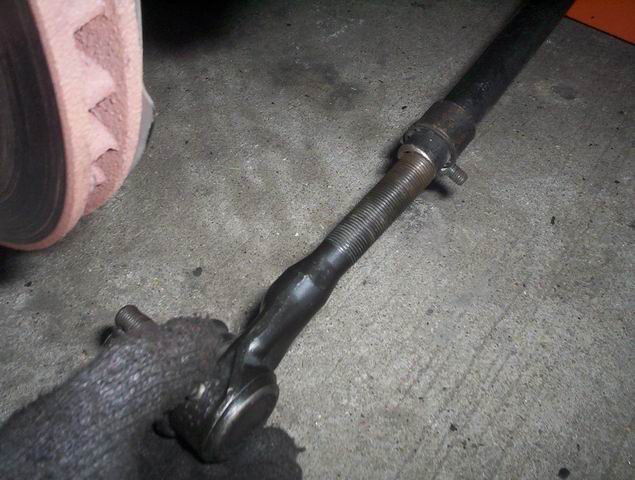

       ออกมาแล้ว แบบนี้ครับ

 แก้ไขเมื่อ : 22/1/2553 9:27:32





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:29
edit แก้ไขคำตอบ   delete ลบคำตอบ 476078

คำตอบที่ 36






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:32
edit แก้ไขคำตอบ   delete ลบคำตอบ 476081

คำตอบที่ 37






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:32
edit แก้ไขคำตอบ   delete ลบคำตอบ 476082

คำตอบที่ 38






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:33
edit แก้ไขคำตอบ   delete ลบคำตอบ 476083

คำตอบที่ 39






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:34
edit แก้ไขคำตอบ   delete ลบคำตอบ 476084

คำตอบที่ 40






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:34
edit แก้ไขคำตอบ   delete ลบคำตอบ 476085

คำตอบที่ 41






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:36
edit แก้ไขคำตอบ   delete ลบคำตอบ 476087

คำตอบที่ 42






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:37
edit แก้ไขคำตอบ   delete ลบคำตอบ 476088

คำตอบที่ 43






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:38
edit แก้ไขคำตอบ   delete ลบคำตอบ 476089

คำตอบที่ 44

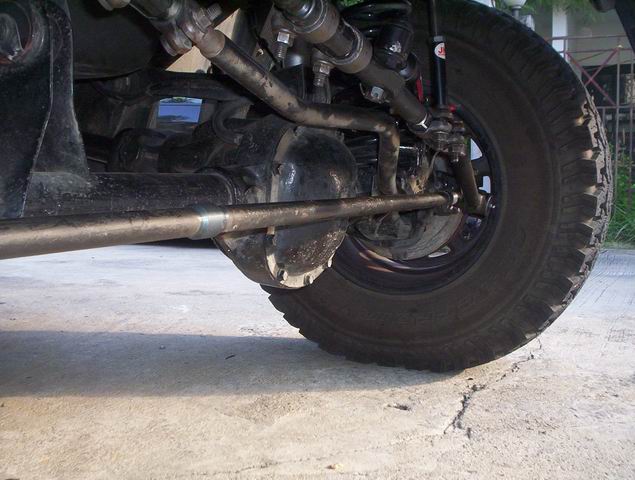

       หลังจากติดตั้งเรียบร้อย ทดสอบการใช้งาน
ขณะที่วิ่งทางตรงไมพบปัญหา
แต่มีปัญหาเวลาเลี้ยว ขวาสุด ๆ
จะมีเสียงดังคล้ายลูกหมาก ขัด ๆ ฟืด ๆ
ถอดออกมาพิจารณาอีกครั้ง
ซึ่งพบว่า แนวของลูกหมากส่วนนี่โยกได้ 2 ทาง
แนวโยกของหัวลูกหมาก ไม่เป็นแนวเดียวกับ Tie Rod
ทำให้เลียวขวาเกิดการขัด ของหัวลูกหมาก เลยต้อง
ถอดมาแก้ไข..

 แก้ไขเมื่อ : 24/1/2553 6:29:58





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:38
edit แก้ไขคำตอบ   delete ลบคำตอบ 476090

คำตอบที่ 45

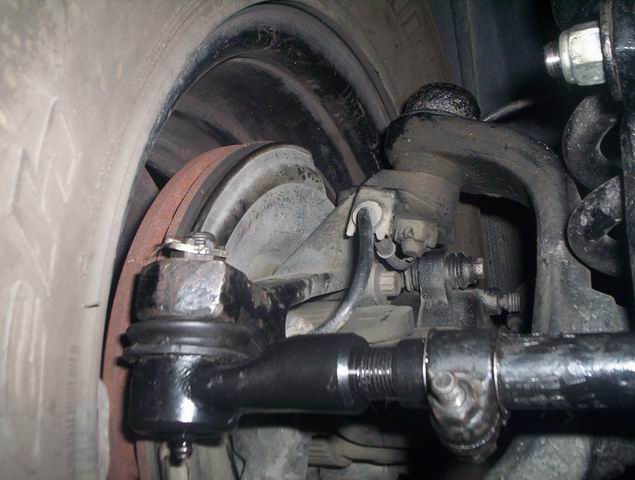

       จุดนี้แก้ไขโดยใช้หัวลูกหมากของ Track Bar
ทำเกลี่ยวให้เข้ากับ Tie Rod คังรูป

 แก้ไขเมื่อ : 24/1/2553 6:40:39





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.122.214.115 พฤหัสบดี, 21/1/2553 เวลา : 22:39
edit แก้ไขคำตอบ   delete ลบคำตอบ 476091

คำตอบที่ 46
       จุดยึดและจุดต่อ ใช้อุปกรณ์และเหล็กเดิม ของ Jeep ทั้งหมด
เพราะเหล็กและอุปกรณ์เดิม เป็นเหล็กที่ แช็งเหนียวมาก
ช่างที่กลึงเกลียวบอกไว้ ซึ่งขณะที่กลึงผมยืนดูด้วย
เห็นช่างเขาเปลี่ยนเหล็กหัวกลึง 3 ครั้ง ถามเขาว่าทำไม
เปลี่ยนบ่อย ช่างบอกว่ากลึงรอบเดียว จะหมกความคมแล้ว
เลยต้องเปลี่ยนใหม่





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.57.140 อาทิตย์, 24/1/2553 เวลา : 06:48
edit แก้ไขคำตอบ   delete ลบคำตอบ 476478

คำตอบที่ 47

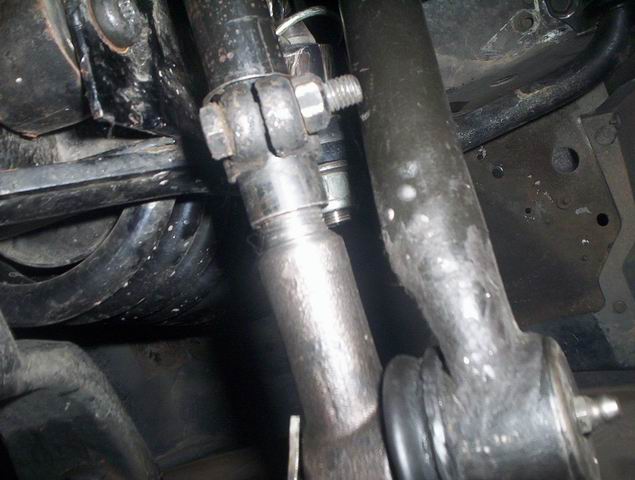

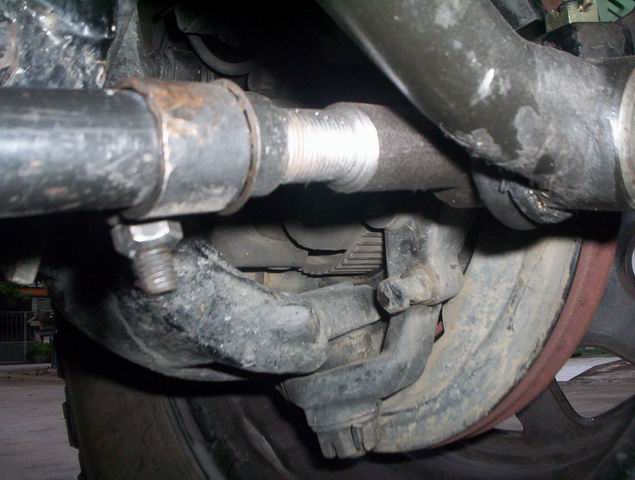

       ก่อนปรับเกลียว





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.57.140 อาทิตย์, 24/1/2553 เวลา : 06:50
edit แก้ไขคำตอบ   delete ลบคำตอบ 476479

คำตอบที่ 48

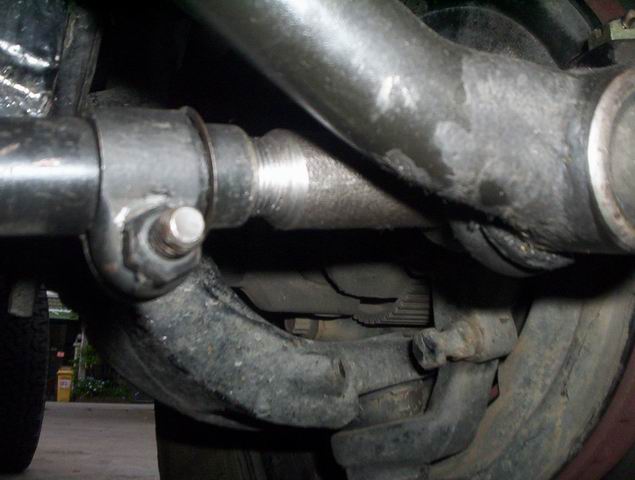

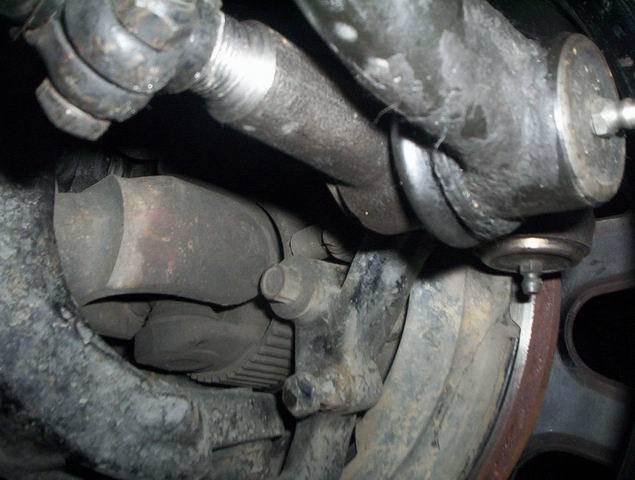

       ปรับเกลียว เพื่อให้ได้มุมโท ของล้อ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.57.140 อาทิตย์, 24/1/2553 เวลา : 06:51
edit แก้ไขคำตอบ   delete ลบคำตอบ 476480

คำตอบที่ 49

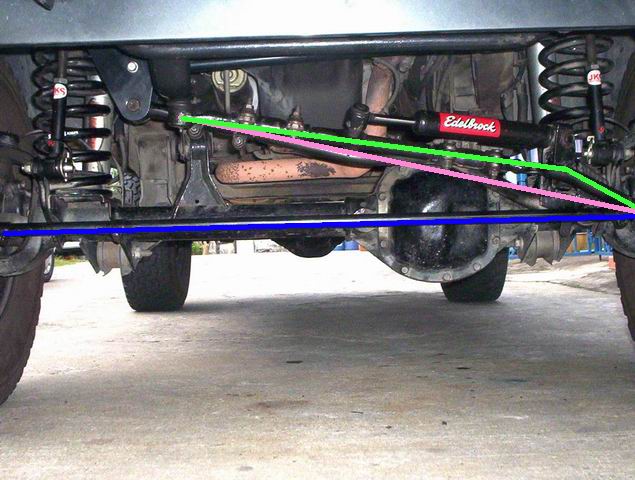

       การปรับแบบเดิม ๆ ของ Jeep เสร็จแล้ว
วัดความกว้างของล้อหน้า โดยวัดด้านหน้าของยาง
เทียบกับด้านหลังของยาง ต้องมีความกว้างเท่ากัน
นี่คือวิธีการตั้งศูนย์ล้อ แบบไม่ต้องใช้เครื่องตั้งศูนย์
หลังจากนั้น ลองขับทดสอบ ลองเลี้ยวขวา/ซ้ายสุด ๆ
มุมเลี้ยวเท่าเดิม ไม่มีเสียงดังของลูกหมากเลย
ทดสอบวี่งทางตรง 130 กม/ชม. ยาง BF 31"
เฟืองทดเดิม ๆ ไม่มีการ เลื้อยของรถ อีกเลย
เป็นอันว่า ProJect นี้สร็จมบูรณ์ เรียบร้อยแล้ว
ซึ่งการทำแบบนี้ ค่อนข้างจะยากสำหรับตัวผมเองมาก ๆ
เพราะไม่รู้ระบบช่วงล่างด้านหน้ามากนัก
เลยต้องค่อย ๆ ศึกษา รายละเอียด ตลอดจนรูปแบบ
ของการทำ ลองผิด/ถูก หลายครั้งมาก ๆ ซึ่งโครงการนี้
ใช้เวลาและตวามคิดเยอะมาก ๆ เพราะระบบคันชัก/คันส่ง
เป็นระบบที่ต้องบังคับควบคุมรถยนต์ทั้งคันขณะวิ่งค้วยความเร็ว
หากทำไม่ดีไม่เรียบร้อยการขับเคลื่อนของรถ จะไม่เป็นมาตรฐานเดิม
อีกทั้งต้องคำนึงถึงวัสดุอุปกรณ์ที่นำมาใช้ ต้องมีคุณภาพเท่าเดิม
ทั้งนี้ ต้องได้มาซึ่งความมั่นคงแข็งแรง ปลอดภัย ใช้งานได้นาน ๆ
นี่คือบทสรุป ของ Drag Link Jeep Xj
......... Ending Project ..........





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก JUC-595 124.121.57.140 อาทิตย์, 24/1/2553 เวลา : 07:17
edit แก้ไขคำตอบ   delete ลบคำตอบ 476481

คำตอบที่ 50
       แหล่มๆพี่



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ไวไว จาก ไว ไว 124.121.67.179 อาทิตย์, 24/1/2553 เวลา : 09:09
edit แก้ไขคำตอบ   delete ลบคำตอบ 476509

คำตอบที่ 51
       หลังจากทดสอบจนสมบูรณ์ เรียบร้อยแล้ว
ตอนนี้มองหาเหล็ก ที่จะทำ Drag Link จากหัวลูกหมาก
ขาไก่พวงมาลัย ไปยังจุดยึด Tie Rod ว่าจะใช้เหล็ก แบบไหนดี
ตอนนี้พอจะนึกออกแล้ว แต่ขอเก็บไว้ก่อน เพราะยังไม่รู้ว่าจะ
มีความยาพอหรือไม่...





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.63.252 อาทิตย์, 24/1/2553 เวลา : 15:11
edit แก้ไขคำตอบ   delete ลบคำตอบ 476603

คำตอบที่ 52




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

juc384 จาก กระชายดำ 61.90.101.250 อาทิตย์, 24/1/2553 เวลา : 17:09
edit แก้ไขคำตอบ   delete ลบคำตอบ 476616

คำตอบที่ 53

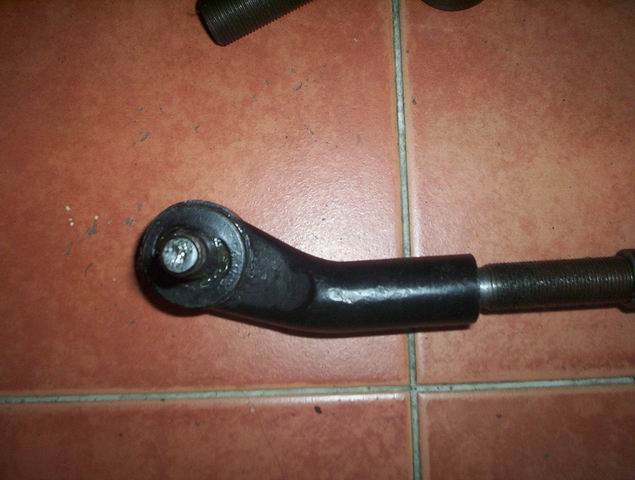

       นี่คือ รูปแบบ ของลูกหมาก ตัว คันส่ง(Drag Link) จากขาไก่พวงมาลัย
หากติดตั้งกับรถ มุมบังคับของหัวลูกหมากจะป็นแนวเดียวกับ คันชัก (Tie Rod)

 แก้ไขเมื่อ : 24/1/2553 20:32:34





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.63.252 อาทิตย์, 24/1/2553 เวลา : 20:30
edit แก้ไขคำตอบ   delete ลบคำตอบ 476653

คำตอบที่ 54
       ตัวนี้ที่ผมทดลองใช้ ปรากฏว่า มีปัญหา ตอนเลี้ยว มีเสียงดัง
แต่ขับทางตรงดีมาก เลยค้องใช้หัวลูกหมากของ Trak Bar
ซึ่งจะมีลักณะเดียวกัน แต่หัวลูกหมากจะเป็นแนวตรง ซึ่งชุดนี้ลงตัวมาก





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.63.252 อาทิตย์, 24/1/2553 เวลา : 20:37
edit แก้ไขคำตอบ   delete ลบคำตอบ 476654

คำตอบที่ 55

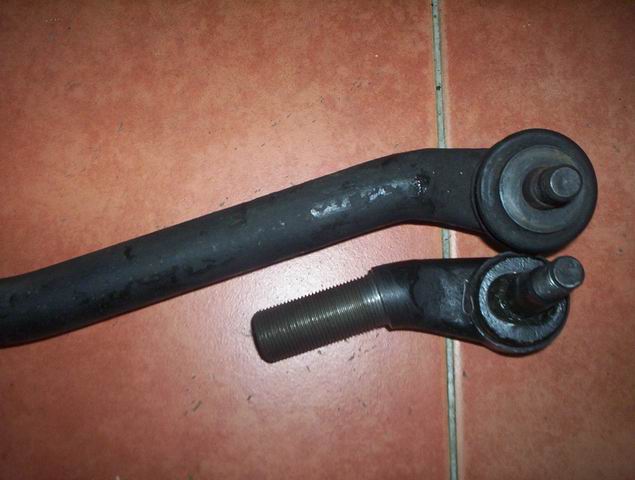

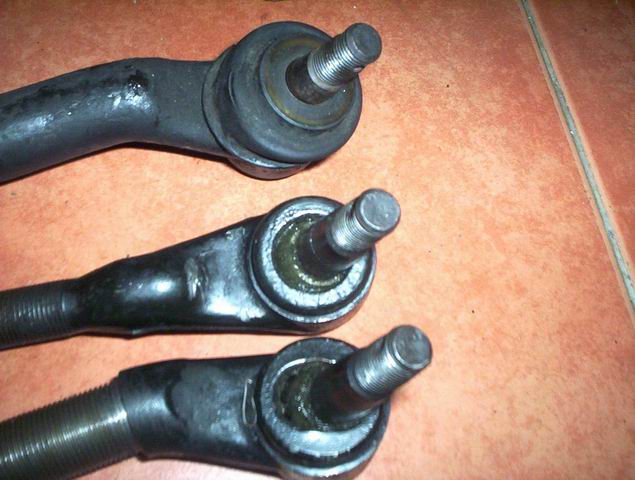

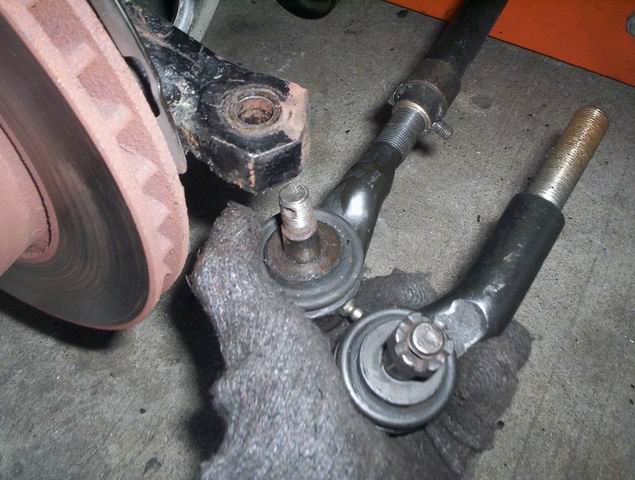

       เอาแบบชัด ๆ เปรียบเทียบลูกหมากกัน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.63.252 อาทิตย์, 24/1/2553 เวลา : 20:39
edit แก้ไขคำตอบ   delete ลบคำตอบ 476656

คำตอบที่ 56

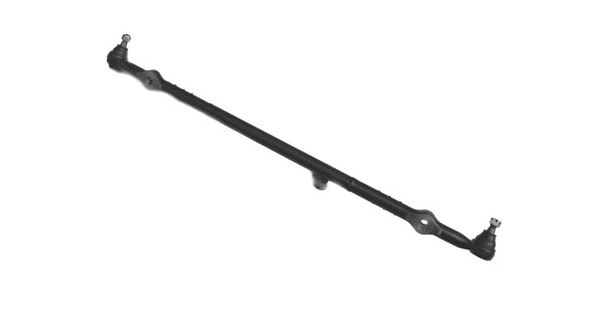

       เพื่อสมาชิกโทรมาถาม มีลูกหมากอื่นแทนได้ไหม
ผมเลยหามาให้ดูเปรียบเทียบแล้ว น่าจะใช้ได้





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.205.76 จันทร์, 25/1/2553 เวลา : 11:08
edit แก้ไขคำตอบ   delete ลบคำตอบ 476760

คำตอบที่ 57
       กำลังทำไฟล์ Youtube ลงให้ชมกันนะครับ
ว่าการทำงานของลูกหมาก คันชักคันส่งเป็นอย่างไร
เป็นข้อมูลเชิงวิเคราะห์ ถึงผลดี ผลเสีย เปรียบเทียบกัน
หากการลง File youtube สำเร็จ งานอื่น คงไม่มีภาพนิ่งแล้ว
ผมทำเป็นแบบ File VDO ให้ชมกันไปเลย ตอนนี้หัดเล่นอยู่


 แก้ไขเมื่อ : 26/1/2553 14:36:13



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.215.108 อังคาร, 26/1/2553 เวลา : 14:28
edit แก้ไขคำตอบ   delete ลบคำตอบ 477066

คำตอบที่ 58
       มาแล้วครับ ตาม Link
http://www.youtube.com/watch?v=zuI81HhQdDA
