Drag Link RHD Jeep Xj Style Jeep Willy ตามแบบฉบับของผมเอง
anek
จาก Ecu_Original_Jeep
124.121.63.191
ศุกร์ที่ , 15/1/2553
เวลา : 10:25
อ่านแล้ว = 11377 ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้ แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน
        Drag Ling RHD Jeep Xj Style Jeep Willy ตามแบบฉบับของผมเอง
ปัญหาที่พบบ่อยสำหรับรถ ยกสูง ตั้งแต่ 6 นิ้ว ขึ้นไป จะเจอ จุดยึด รั้ง
ของลูกหมากคันชัก-คันส่ง ติดเบียดเสียดสี กับ ตัวคานหน้ารถ
บางท่านก็แก้ไขโดยใช้รูปแบบของ Wj แต่ ผมลองใช้แบบ Jeep Willy ดูบ้าง
น่าจะเข้าท่า-เข้าที เลยเอาภาพมาให้ดูกัน แต่ยังต้องปรับปรุง บางจุด เพื่อให้สมบูรณ์
รายละเอียด ค่อยมา update ให้ดูกัน


 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1  2

คำตอบที่ 1
       แบบนี้จากนอก ประมาณ 100 กว่า u$ ต่ว่าใช้กับบ้านเราไม่ได้
เพราะเป็นรถขับซ้าย LHD





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 124.121.63.191 ศุกร์, 15/1/2553 เวลา : 10:31
edit แก้ไขคำตอบ   delete ลบคำตอบ 474322

คำตอบที่ 2
       ขับซ้ายเป็นแบบนี้ ครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 124.121.63.191 ศุกร์, 15/1/2553 เวลา : 10:35
edit แก้ไขคำตอบ   delete ลบคำตอบ 474325

คำตอบที่ 3
       เอาต้นแบบมา พลิกจากซ้ายเป็นขวา ไม่ยุ่งยาก เท่าไร





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก Ecu_Original_Jeep 124.121.63.191 ศุกร์, 15/1/2553 เวลา : 10:37
edit แก้ไขคำตอบ   delete ลบคำตอบ 474326

คำตอบที่ 4

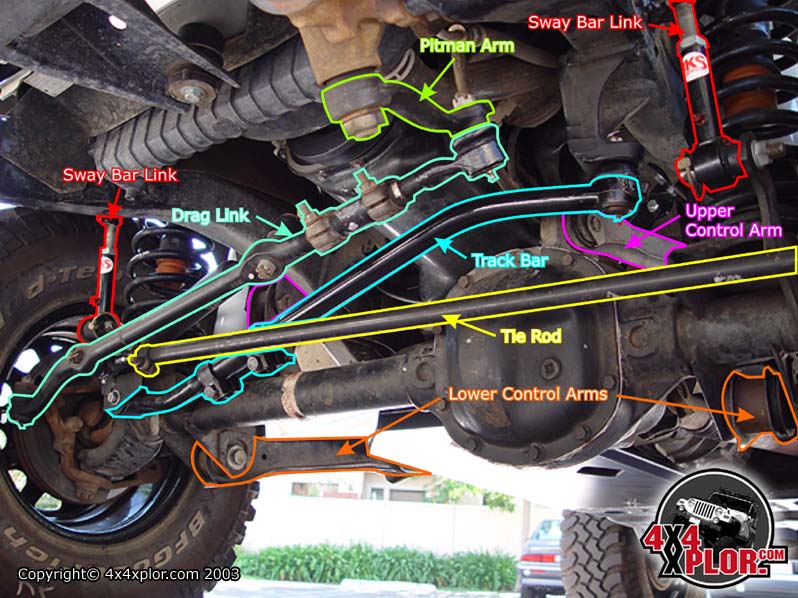

       สำหรับผู้ที่ยังไม่รู้ว่า ชุดหน้า มีอะไรบ้าง เขาเรียกว่าอะไร
เมื่อก่อนผมก็ไม่รู้ ว่า อะไร ทำหน้าที่อย่างไร
เลยเอาภาพ มาให้ดูกัน จะได้ รู้จัก และเรียกอย่าถูกต้อง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.63.108 ศุกร์, 15/1/2553 เวลา : 21:51
edit แก้ไขคำตอบ   delete ลบคำตอบ 474567

คำตอบที่ 5
       ขอขอบคุณเจ้าของกระทู้มากครับผม แต่ละกระทู้ที่นำมาเสนอผมอ่านประจำ ได้ความรู้มากมายจริงๆ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

paew จาก ช่างแป๋ว 125.26.155.24 เสาร์, 16/1/2553 เวลา : 06:59
edit แก้ไขคำตอบ   delete ลบคำตอบ 474600

คำตอบที่ 6

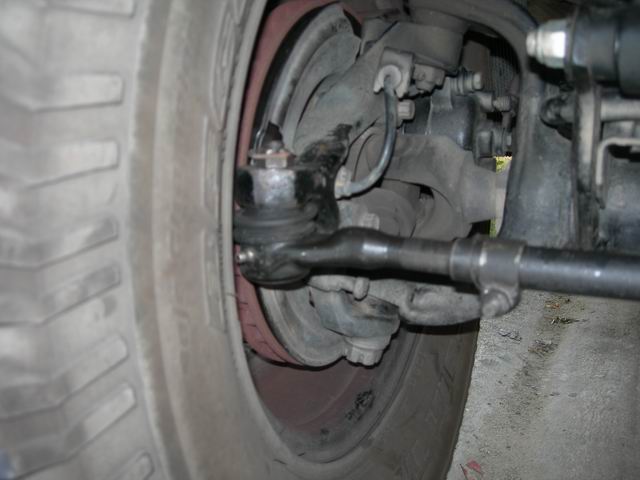

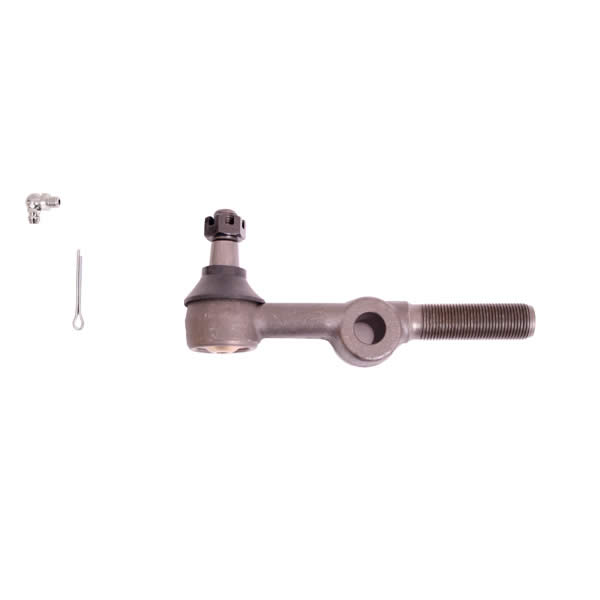

       ลูกหมาก แบบนี้





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:22
edit แก้ไขคำตอบ   delete ลบคำตอบ 474616

คำตอบที่ 7

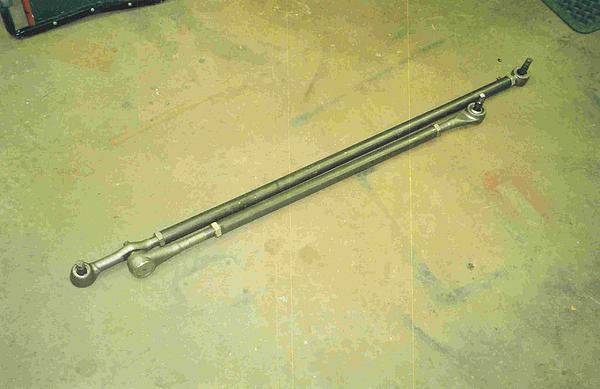

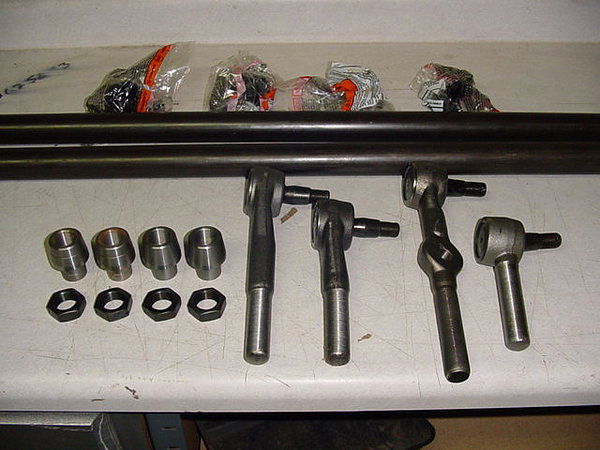

       ชุดต้นแบบ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:22
edit แก้ไขคำตอบ   delete ลบคำตอบ 474617

คำตอบที่ 8

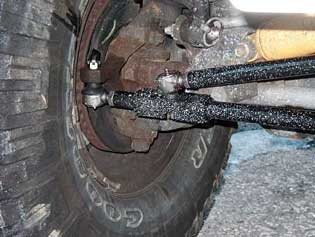

       อีรูปแบบ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:23
edit แก้ไขคำตอบ   delete ลบคำตอบ 474618

คำตอบที่ 9

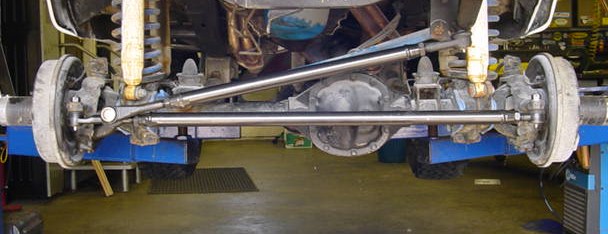

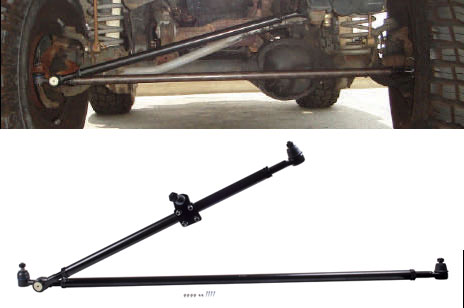

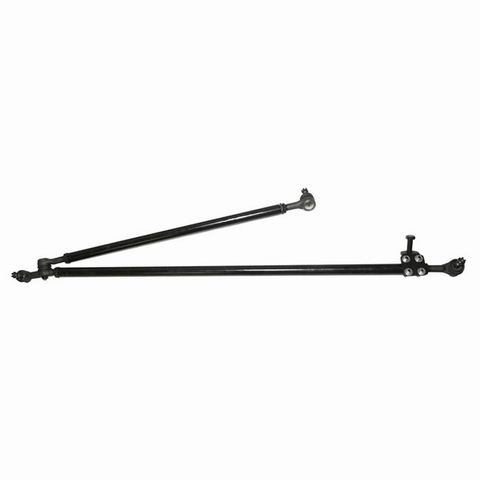

       แบบเต็มของเมืองนอก





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:24
edit แก้ไขคำตอบ   delete ลบคำตอบ 474619

คำตอบที่ 10
       คราวนี้ก็ถึงแบบเต็ม ในเมืองไทยบ้าง
โปรดสังเกตุ ครับว่า ตัวถังรถบ้านเรา จะมีตัวปั๊ม ว่า RHD คือขับด้านขวา
ส่วนนรถเมืองนอก LHD ขับด้านซ้าย
หลังจากที่ ตั้งใจทำ Project นี้ เริ่มคิด หาวัสดุอุปกรณ์ แต่ เน้น ของJeep เท่านั้น
เพราะของเทียบ คุณภาพของเหล็ก ด้อยกว่า ของ Jeep มาก

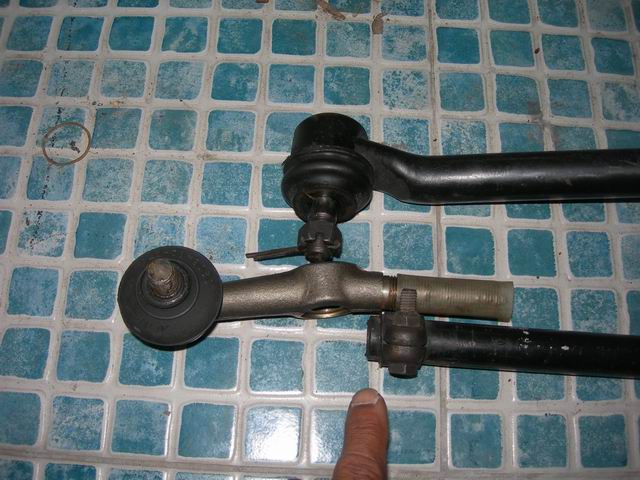

ผมเลยเน้น ของ Jeep อุปกรณ์ หาไม่ยากเท่าไร ในบ้านเรา ลองดูครับ ตามรูป

 แก้ไขเมื่อ : 16/1/2553 8:32:20





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:30
edit แก้ไขคำตอบ   delete ลบคำตอบ 474622

คำตอบที่ 11

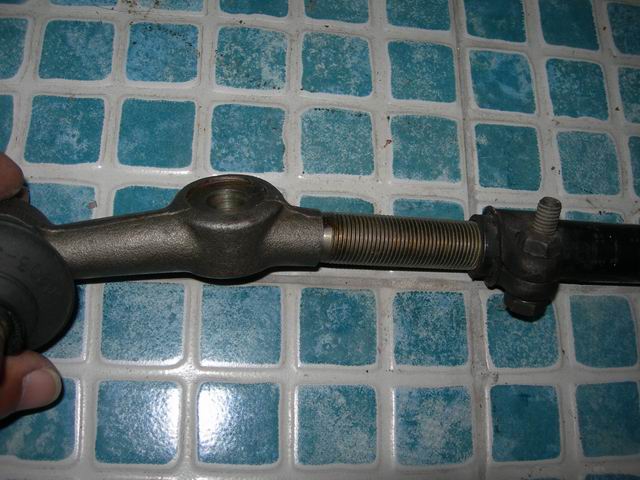

       ได้ของเรียนร้อย ส่งโรงกลึง จัดการกลึงเกลียว ทั้ง ซ้าย/ขวา ตามต้องการ






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:33
edit แก้ไขคำตอบ   delete ลบคำตอบ 474623

คำตอบที่ 12

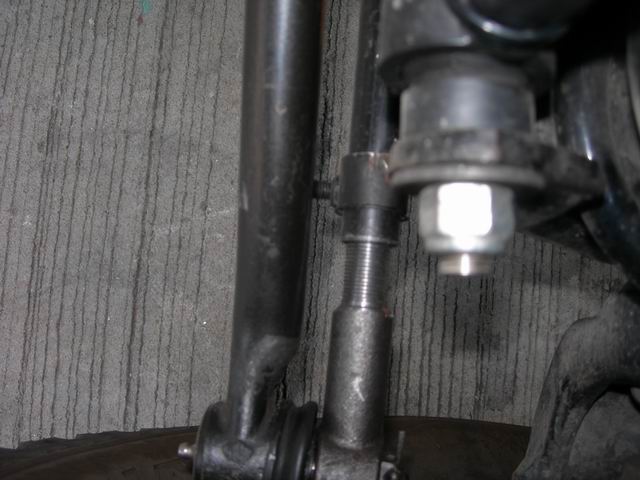

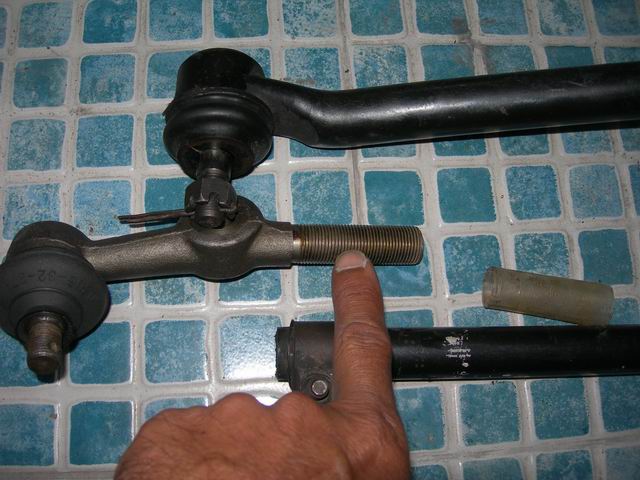

       เทียบเกลียวให้ถูกต้อง ได้ไม่ผิด จะเสียของ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:34
edit แก้ไขคำตอบ   delete ลบคำตอบ 474624

คำตอบที่ 13

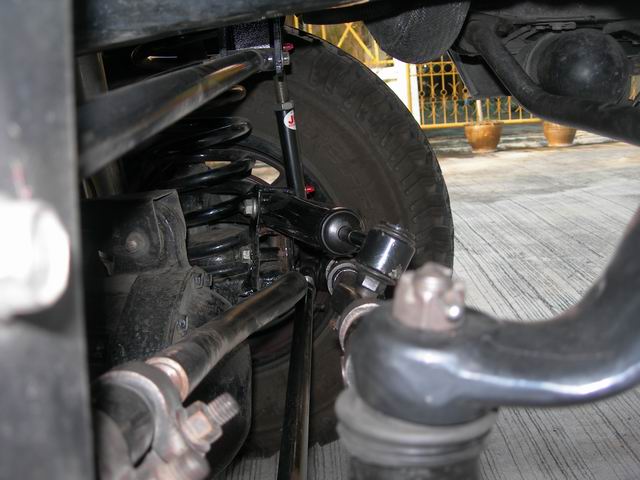

       ทำการติดตั้ง แต่ว่ารูปที่ ขณะติดตั้ง ไม่ได้ถ่ายไว้
เพราะเวลาทำ ผมทำคนเดียว มือ เลอะ เลยไม่ได้เก็บภาพไว้

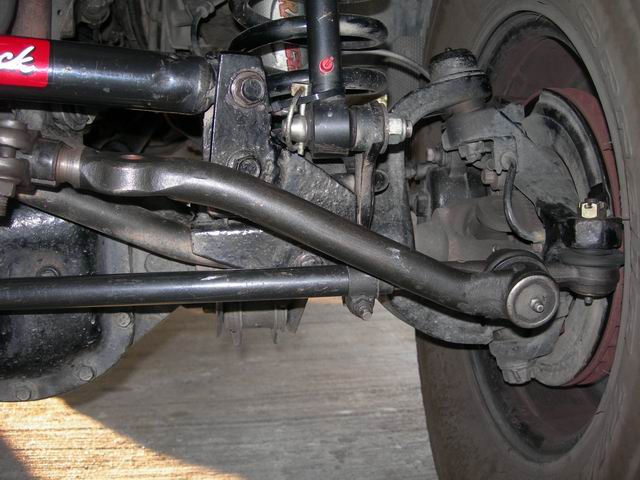

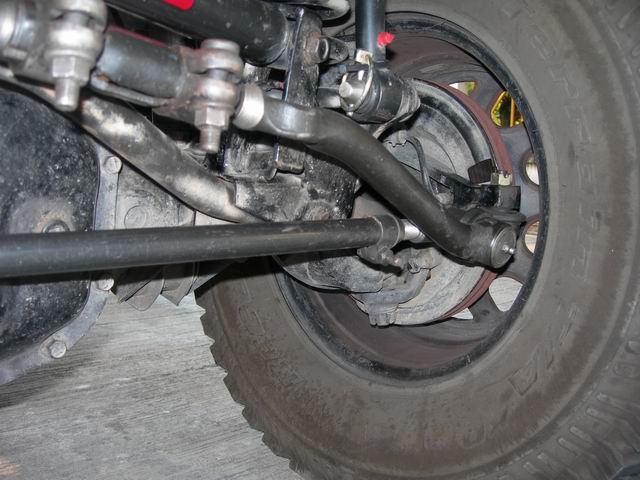

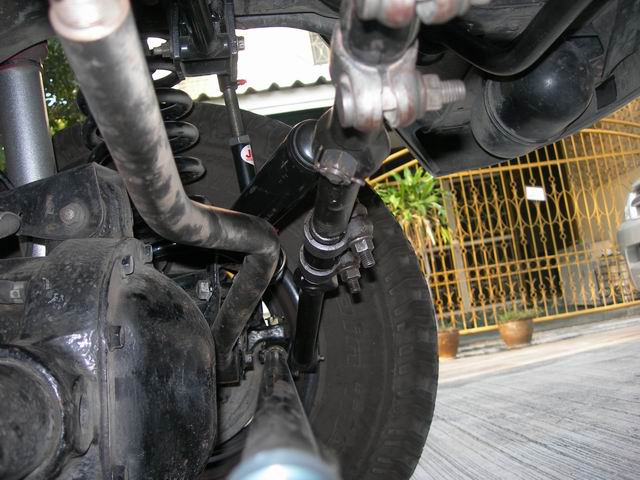

แต่เอาภาพที่สร็จสมบูรณื มาให้ดูเป็นแนวทางจะดีกว่า





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:37
edit แก้ไขคำตอบ   delete ลบคำตอบ 474626

คำตอบที่ 14






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:38
edit แก้ไขคำตอบ   delete ลบคำตอบ 474627

คำตอบที่ 15






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:38
edit แก้ไขคำตอบ   delete ลบคำตอบ 474628

คำตอบที่ 16






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:39
edit แก้ไขคำตอบ   delete ลบคำตอบ 474629

คำตอบที่ 17






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:42
edit แก้ไขคำตอบ   delete ลบคำตอบ 474630

คำตอบที่ 18






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:43
edit แก้ไขคำตอบ   delete ลบคำตอบ 474631

คำตอบที่ 19






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:44
edit แก้ไขคำตอบ   delete ลบคำตอบ 474632

คำตอบที่ 20

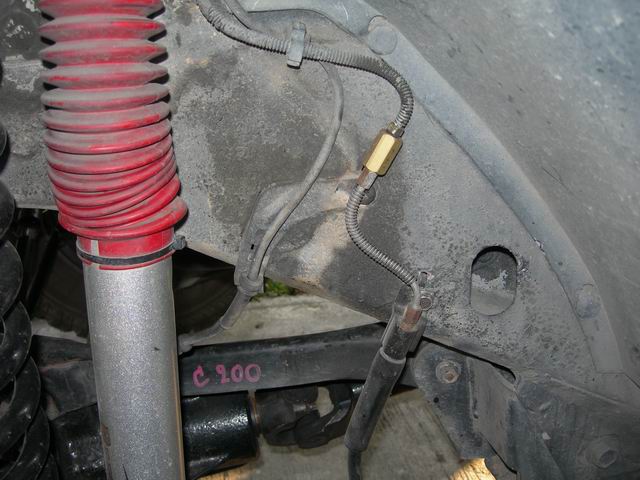

       ต่อสายเบรคหน้าแบบเนียน ด้วยตัวเอง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:45
edit แก้ไขคำตอบ   delete ลบคำตอบ 474633

คำตอบที่ 21

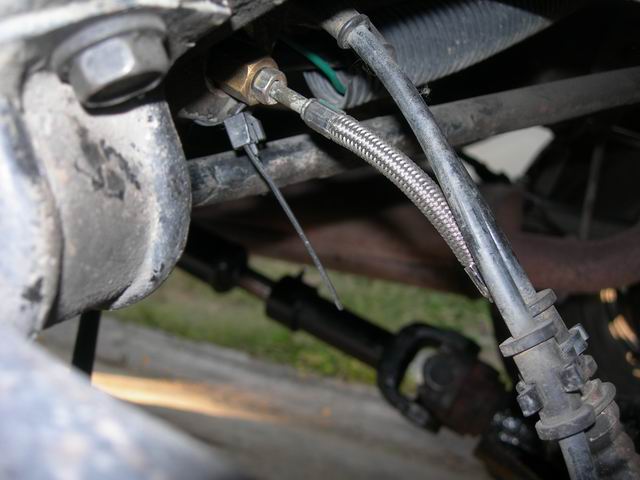

       ต่อสายเบรคหลัง ใช้ของ jeep
แบบเนียน ๆ ซึ่ง จุดนี้หาซึ้ที่เชียงกง
มีขาย มันจะติดกับปั๊ ABS





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:48
edit แก้ไขคำตอบ   delete ลบคำตอบ 474634

คำตอบที่ 22
       ทุกอย่าง สมบุรณ์ แต่ก็พร้อม จะโตเป็น8-10 นิ้วแบบสบาย ๆ
รูปแบบของโปรเจ้คนี้ ดูของจิงได้ ในงาน Jeep Day 2010



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.4 เสาร์, 16/1/2553 เวลา : 08:50
edit แก้ไขคำตอบ   delete ลบคำตอบ 474636

คำตอบที่ 23

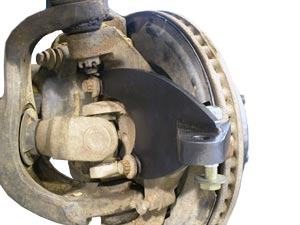

       ทีแรก กะว่าจะทำแบบนี้ แต่คิดว่า เหล็กที่ใช้ มีความแข็งแรง น้อยเกินไป
ไม่เหมาะ เพราะจุดนี้ต้องรับแรง บิด ดึง ทำให้เกิดอันตราย ขณะขับรถยนต์
จึงจำเป็นต้องใช้เหล็ก ที่ คืดว่าดีที่สุด ในการทำ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.58.187 เสาร์, 16/1/2553 เวลา : 19:51
edit แก้ไขคำตอบ   delete ลบคำตอบ 474729

คำตอบที่ 24




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ลูกแม่ปิง จาก ลูกแม่ปิง 115.67.164.48 อาทิตย์, 17/1/2553 เวลา : 12:07
edit แก้ไขคำตอบ   delete ลบคำตอบ 474830

คำตอบที่ 25
       ประยุกต์ตาม คำตอบที่ 13แหล่มครับพี่ ว่าแต่ วงเลี้ยวกว้างขึ้นมั๊ยครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mork จาก หมอกดำ 124.121.123.161 อาทิตย์, 17/1/2553 เวลา : 12:38
edit แก้ไขคำตอบ   delete ลบคำตอบ 474831

คำตอบที่ 26

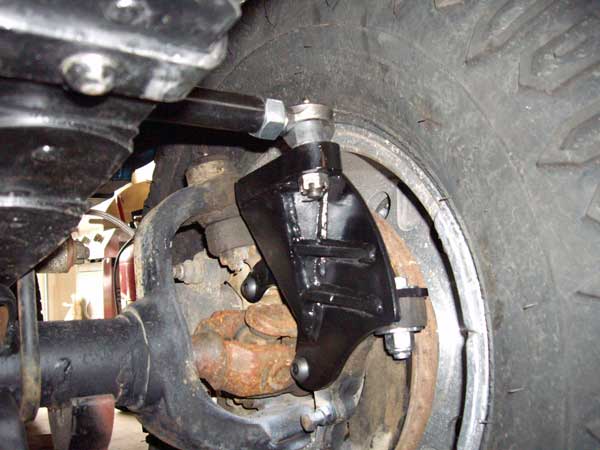

       วงเลี้ยวเท่าเดิม สังเกตุ จุดกันเลยที่ คอม้า จะชนพอดี
ห่กแบบนี้ วงเลี้ยว น่าจะกว้าง กว่าเดิม





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.213.134 อาทิตย์, 17/1/2553 เวลา : 22:23
edit แก้ไขคำตอบ   delete ลบคำตอบ 474868

คำตอบที่ 27
       แบบนี้ คล้าย WJ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.213.134 อาทิตย์, 17/1/2553 เวลา : 22:27
edit แก้ไขคำตอบ   delete ลบคำตอบ 474870

คำตอบที่ 28

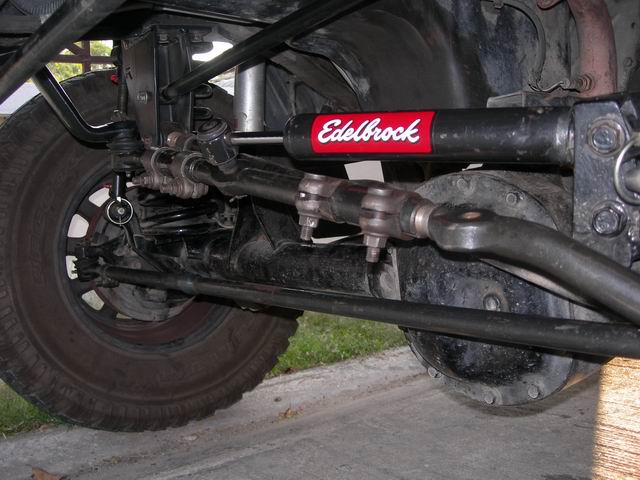

       แจ่ม.......สำหรับชุดนี้ครับ.......คันชักที่มาจากขาไก่พวงมาลัย....จุดต่อเยอะจังพี่....



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

xj4.56 จาก ต้นมะลิ 125.27.94.200 จันทร์, 18/1/2553 เวลา : 11:45
edit แก้ไขคำตอบ   delete ลบคำตอบ 475017

คำตอบที่ 29
       ถูกต้องเลยครับท่านต้นมะลิ
ที่แรกก็คิดอยู่ ว่าน่าจะใช้จุดต่อเพียงจุดเดียว
ตรงขาไก่พวงมาลัย แต่ความยาวของคันส่ง มันยาว
จากจุดยึดโช๊คกันสบัด 70 มม. เลยตัดต่อ ดังจุดที่เห็น
ตอนนี้อยู่ระหว่างปรับปรุงจุดนี้อยู่ ครับ แต่ต้องย้ายจุดยึด
โชคกันสบัด
ส่วนของ ลูกหมาก ฝั่งด้านคนขับ ใช้ของเดิม
แบบโยก ได้รอบตัว ด้านขวาใช้แบบโยกได้รอบตัว
อันนี้น่าจะผิดหลักการของเดิม เพราะเวลาขับเร็ว ๆ ลองกระชาก
พวงมาลัยเบา รถจะเลื้อยเล็กน้อย เลยสังเกตุดูว่าน่าจะมาจากจุดนี้
เพราะของเดิม ลูกหมาก จะมีด้านหนึ่งหมุนรอบตัว อีกด้านหนึ่ง โยก ได้ 2 ทาง
ซึ่งเขาออกแบบไว้ สำหรับบังคับ ล้อไปในตัวออยู่แล้ว ตอนนี้ อยู่ระหว่าง
การเตรียมของ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.36 อังคาร, 19/1/2553 เวลา : 09:42
edit แก้ไขคำตอบ   delete ลบคำตอบ 475333

คำตอบที่ 30

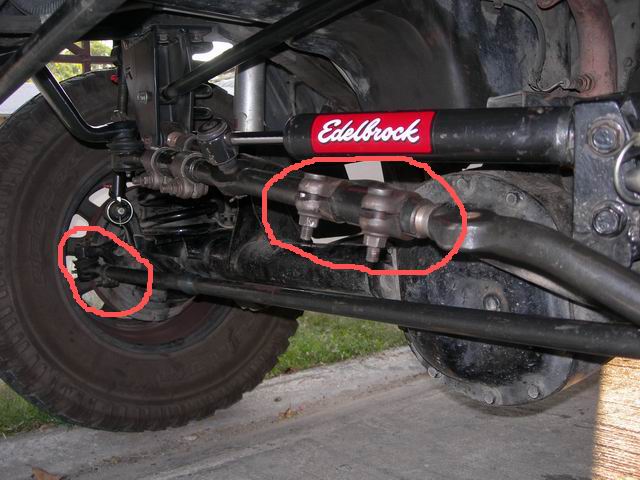

       ตรงจุดนี้ ต้องเปลี่ยนลูกหมากให้เป็นแบบโยก 2 ทาง
ซึ่งต้อใช้หัวลูกหมากจากคันส่งเดิม ตัดแล้วกลึงเกลียว
ให้เข้ากับคันชักเดิม....





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

anek จาก JUC-595 124.121.214.36 อังคาร, 19/1/2553 เวลา : 09:46
edit แก้ไขคำตอบ   delete ลบคำตอบ 475334
