1.ตามหาเครื่อง DRB III เขตภาคใต้ , 2.ตรวจเช็ค ABS ของ WJ โดย มัลติมิเตอร์ โดยท่านAD(สำเร็จแล้ว)
wjbaby
จาก เปิ้ล
118.173.37.80
พฤหัสบดีที่ , 17/6/2553
เวลา : 15:39
อ่านแล้ว = 7165 ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้ แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน
        ท่านใดพอทราบบ้างครับ
เพิ่มเติมในกระทู้โดยท่าน AD ซึ่งคิดค้นวิธีการวัดทดสอบ เซนเซอร์ ABS แบบชาวภูธร






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 2 จาก >>> 1  2

คำตอบที่ 31






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ad จาก ad 182.52.161.120 พุธ, 25/8/2553 เวลา : 09:40
edit แก้ไขคำตอบ   delete ลบคำตอบ 527280

คำตอบที่ 32






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ad จาก ad 182.52.161.120 พุธ, 25/8/2553 เวลา : 09:41
edit แก้ไขคำตอบ   delete ลบคำตอบ 527281

คำตอบที่ 33

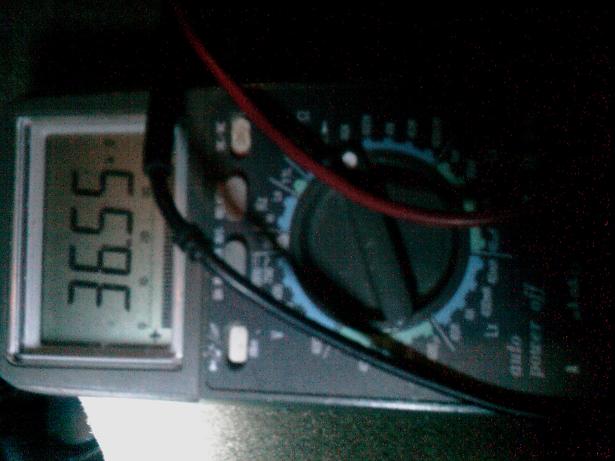

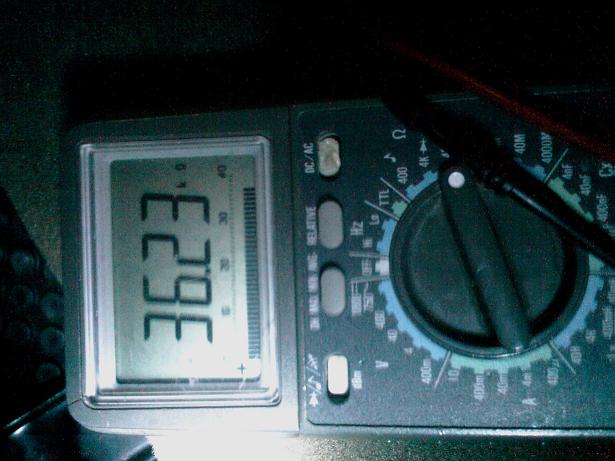

       ช่างมัน...ลองหลังขวา..เพื่อเปรีบยเทียบ..range 40 k=36.23k,range 400k=170.3k
พอสลับขั้ว meter วัดได้ high resistance เหมือนเดิม เป็นอันว่าเช็คค่า คตท.ไม่สามารถทราบได้
ยกเว้น ช๊อตหรือขาด..คราวนี้ถึงคราวขุดกรุเจ้าคุณปู่ละครับ..เตรียม inverter ไว้แล้ว





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ad จาก ad 182.52.161.120 พุธ, 25/8/2553 เวลา : 12:54
edit แก้ไขคำตอบ   delete ลบคำตอบ 527333

คำตอบที่ 34






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ad จาก ad 182.52.161.120 พุธ, 25/8/2553 เวลา : 12:55
edit แก้ไขคำตอบ   delete ลบคำตอบ 527334

คำตอบที่ 35
       เฝ้าติดตาม



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 118.173.145.165 พุธ, 25/8/2553 เวลา : 16:03
edit แก้ไขคำตอบ   delete ลบคำตอบ 527367

คำตอบที่ 36

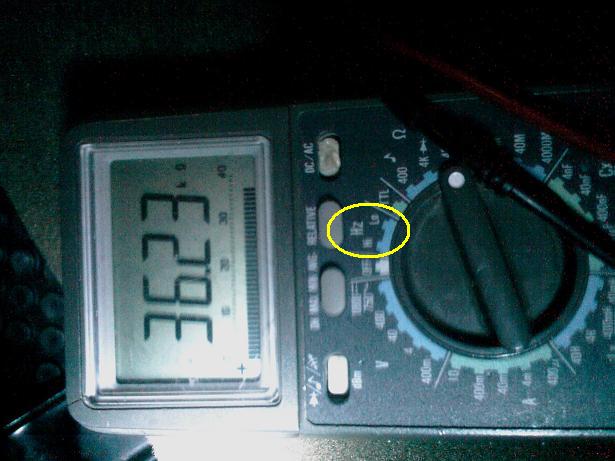

       แต่เดี๋ยวก่อน..เหลือบไปเห็นเจ้ามิเตอร์ตัวนี้มันมี range วัดความถี่นี่นา..ยังไม่เคยใช้เลย..ลองดูหน่อยก็ไม่เสียหลาย
ยังไงดึกป่านนี้เมียก็ให้พรอยู่แล้ว...เกิดฟลุ๊ควัดได้ขึ้นมาก็ไม่ต้องถึงมือคุณปู่(oscilloscope)





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ad จาก ad 182.52.167.139 พฤหัสบดี, 26/8/2553 เวลา : 07:59
edit แก้ไขคำตอบ   delete ลบคำตอบ 527494

คำตอบที่ 37

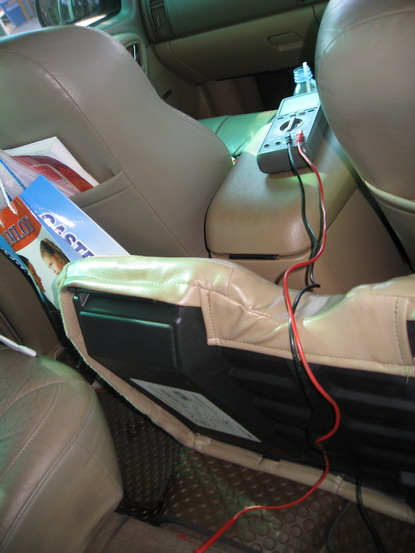

       ขั้นตอนต่อไป(หลังจากนี้ไม่มีรูปนะครับเพราะขับไปถ่ายไป..คนเดียว)..ใช้เข็มกลัดสี่อัน ข้างละสอง
เสียบเข้าที่สาย sensor abs แบบเยื้องๆกันช๊อต..แล้วใช้กระดาษรองที่พื้นกันโดนตัวถัง..หลังจานั้น
ต่อ connector abs เข้าที่เดิม..คราวนี้ใช้ มิเตอร์วัด dc หนีบที่เข็มกลัด(หลังซ้าย)
หลังจากสตาร์ทรถวัดค่าได้ประมาณ 11 V ขับรถออกไปเพิ่มความเร็วขึ้นเรื่อยๆ แฮะๆไม่ swing เลย(มันน่าจะ swing
สักหน่อย เพื่อให้รู้ว่าเป็น pulse) ไม่เป็นไรต่อไปหลังขวา..ผล..เหมือนเดิม..



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ad จาก ad 118.175.94.4 พฤหัสบดี, 26/8/2553 เวลา : 08:05
edit แก้ไขคำตอบ   delete ลบคำตอบ 527495

คำตอบที่ 38

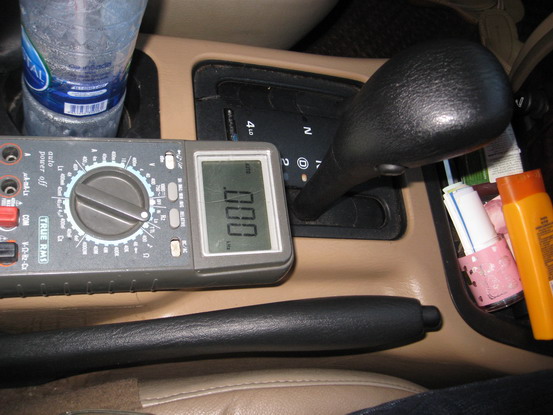

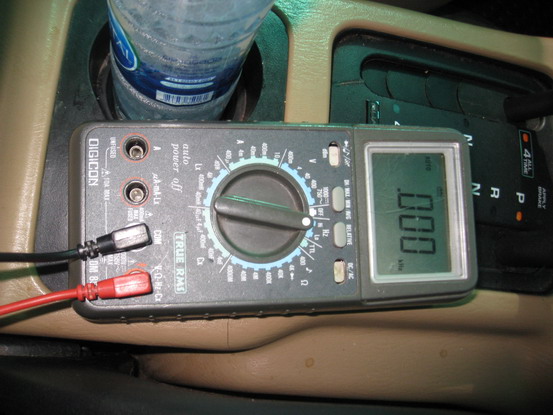

       คราวนี้ select ไปที่ range ความถี่ สายหนีบยังคาอยู่ที่หลังขวา..ได้ผลครับ..พอรถเริ่มออกตัว ความถี่เริ่ม
เพิ่มขึ้นจาก 0-200 กว่าเฮิร์ท(ที่ความเร็ว 0-ประมาณ50km/h)เย้ๆๆๆๆๆๆ meterตัวนี้ใช้ได้..
มาหลังซ้ายบ้าง(ในใจภาวนาขออย่าให้ขึ้นเลย..ไม่อยากไป test ตัวหน้า)..สมดังปรารถนา
..ครับ..ไม่ขึ้นจริงๆ (หลังซ้ายเคยยหายไปพักใหญ่หลังเบรคติด ว่างๆค่อยถอดออกมาทำความสะอาด และตั้งระยะ
ระหว่าง sensor abs กับฟันเฟือง..แต่ไม่น่าจะปรับตั้งได้เพราะรูยึดบังคับ..)
เพื่อความแน่นอน..ลอง select ไปที่ dc ยังได้ 11v อยู่..สายไม่ขาดไม่ช๊อตแน่..จบข่าวเลยครับ
เดี๋ยวลองหาในหน้าซื้อขายดูไม่รู้ว่ามีหรือเปล่า..ไม่อย่างนั้นก็รอคุณเปิ้ล..จะได้แชร์ค่าส่ง....โชคดีนะครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ad จาก ad 118.175.94.4 พฤหัสบดี, 26/8/2553 เวลา : 08:07
edit แก้ไขคำตอบ   delete ลบคำตอบ 527496

คำตอบที่ 39
       คุณ AD สรุปว่า หากวัดแบบค่าต้านทานโดยการวัดปรับไปที่ย่านโอห์ม ปรากฎว่าสายไม่ขาดใช่ไหมครับ
แต่เมื่อมีการจ่ายไฟหรือ ในสภาวะปกติ หากวัดในย่าน DC จะได้ประมาณ 11 โวล์ต ใช่ไหมครับ

คราวนี้ พระเอกของ งาน คือการวัดแบบpule โดยมีหน่วยเป็น Hz คือ หากระบบสมบูรณ์ จะต้องมีpuleที่สามารถวัดได้แปรผันตรงตามความเร็ว ...

ที่ผมกล่าวมา ผมเข้าใจถูกต้องใช่ไหมครับ
แล้วผมจะลองทำดูครับ หากสำเร็จ ..เลี้ยงข้าวชุดใหญ่เลย

 แก้ไขเมื่อ : 27/8/2553 7:53:34



สวัสดีครับน้าเปิ้น..........หนึ่งครับ
จาก : tu_tai_kosum@hotmail.com(tu_tai_kosum@hotmail.com) 27/8/2553 7:54:41 [27.130.68.77]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 119.31.32.157 ศุกร์, 27/8/2553 เวลา : 07:48
edit แก้ไขคำตอบ   delete ลบคำตอบ 527678

คำตอบที่ 40
       ถูกต้องแล้วคร๊าบบบบบบบ...... ทีนี้ลองมาคิดดูวิธีนี้ก็ต้องใช้วัด speed i/o sensor ของเกียร์,สัญญาน คร่อมหัวฉีด(อันนี้คงต้องเร่งเครื่องหน่อยเพราะความถี่ต่ำ)หรืออะไรก็ตามที่มี pulse เข้ามาเกี่ยวข้อง เป็นการเช็คเบื้องต้นได้สำหรับชาวภูธร...ไม่ต้องเลี้ยงข้าวหรอกครับคุณเปิ้ล..แค่คุณเปิ้ลสบายใจ..ผมก็ดีใจแล้วจ้า....



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ad จาก ad 182.52.165.206 ศุกร์, 27/8/2553 เวลา : 09:24
edit แก้ไขคำตอบ   delete ลบคำตอบ 527704

คำตอบที่ 41

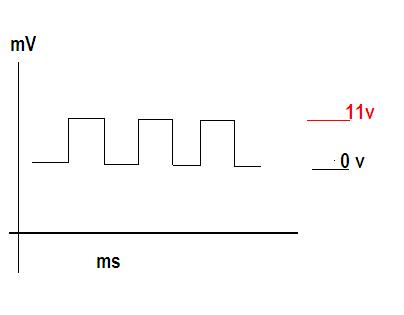

       ลักษณะ การทำงานของ เซนเซอร์ ABS และวงจร การทำงาน น่าจะเป็นอย่างนี้(เดาเอานะครับ)
เมื่อระบบพร้อมทำงาน ก็จ่ายแรงดันไฟกระแสตรง 12 volt ไปที่ เซนเซอร์ และเมื่อ ล้อหมุน เฟืองแม่เหล็ก ที่อยู่ที่ดุมล้อจะเป็นตัวเหนี่ยวนำ ..ทำให้เกิด เป็น pule ลักษณะ ดังนี้





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 119.31.52.17 ศุกร์, 27/8/2553 เวลา : 23:00
edit แก้ไขคำตอบ   delete ลบคำตอบ 527872

คำตอบที่ 42

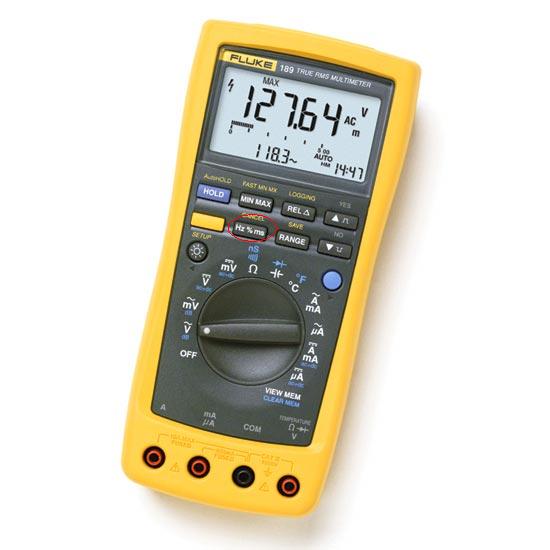

       พรุ่งนี้จะยืม Fluke 189 (ยืมเป็นวิธีที่ใช้มาแต่โบราณ ง่ายๆไม่ต้องลงทุน)
กับเข็มฉีดยาเบอร์25 แบบเนียน ๆ แล้วจะ มารายงานผล





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 119.31.52.17 ศุกร์, 27/8/2553 เวลา : 23:08
edit แก้ไขคำตอบ   delete ลบคำตอบ 527874

คำตอบที่ 43
       เซ็งจริง... โทรไปยืม มิเตอร์เพื่อน ดันบอกว่าเสียบอลขายใช้หนี้ไปซะแล้ว..กรรม

แล้วจะหาจากไหนละนี่ ต้องยก scope มาแล้วล่ะ



กำเสร็จแล้วก็แบด้วยนะท่านเปิ้ล อิอิอิ
จาก : tu_tai_kosum@hotmail.com(tu_tai_kosum@hotmail.com) 28/8/2553 11:05:38 [27.130.72.243]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 118.173.33.54 เสาร์, 28/8/2553 เวลา : 11:02
edit แก้ไขคำตอบ   delete ลบคำตอบ 527963

คำตอบที่ 44
       วันนี้ลองแล้วครับ โดยทำสายเสียบแบบ Y socket

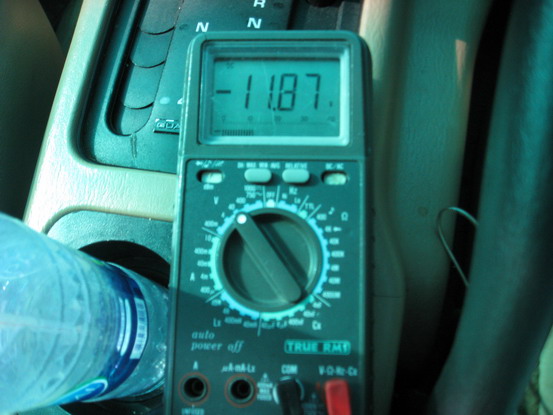

ปรากฎว่า ..โวลต์ ได้ 11.กว่า ทั้งคู่
ค่าความต้านทาน 12 M ทั้งคู่ (ใช้โหมด auto resistane)
แต่ๆๆๆๆๆ.... ปรับไปย่าน Hz ไม่ขึ้นทั้งคู่



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 118.173.47.78 เสาร์, 28/8/2553 เวลา : 17:12
edit แก้ไขคำตอบ   delete ลบคำตอบ 528013

คำตอบที่ 45
       ตอนนี้ คิดว่า ถ้ามิเตอร์ย่านวัด Hz ไม่เสียก็แสดงว่า กลับบ้านเก่าทั้งคู่
แต่จะลองทำความสะอาดหัวเซนเซอร์แล้ววัดแบบเดิมอีกครั้ง

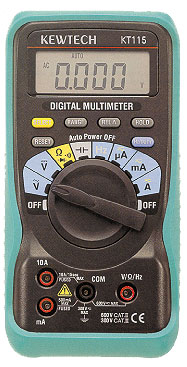

ใช้มิเตอร์ KEWTECH รุ่น KT115 ยืมเค้ามาอีกเช่นเดิม....
ไม่รู้ว่าผมเข้าใจอะไรผิดหรือเปล่า





ความพยามยามอยู่ที่ไหน....ความสำเร็จอยู่ในกำมือท่าน ท่านเปิ้ล ........จากหนึ่ง ห้าว อิอิ
จาก : tu_tai_kosum@hotmail.com(tu_tai_kosum@hotmail.com) 28/8/2553 19:00:57 [27.130.72.243]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 118.173.47.78 เสาร์, 28/8/2553 เวลา : 18:54
edit แก้ไขคำตอบ   delete ลบคำตอบ 528028

คำตอบที่ 46
       คุณเปิ้ล...ไม่น่าเป็นไปได้ที่จะเสียสองข้างพร้อมกัน..แล้วด้านหน้าละครับ....ถ้าคุณเปิ้ลรอได้..วันอังคารจะส่ง meter ไปให้ครับ...



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ad จาก ad 118.173.148.30 เสาร์, 28/8/2553 เวลา : 22:25
edit แก้ไขคำตอบ   delete ลบคำตอบ 528057

คำตอบที่ 47

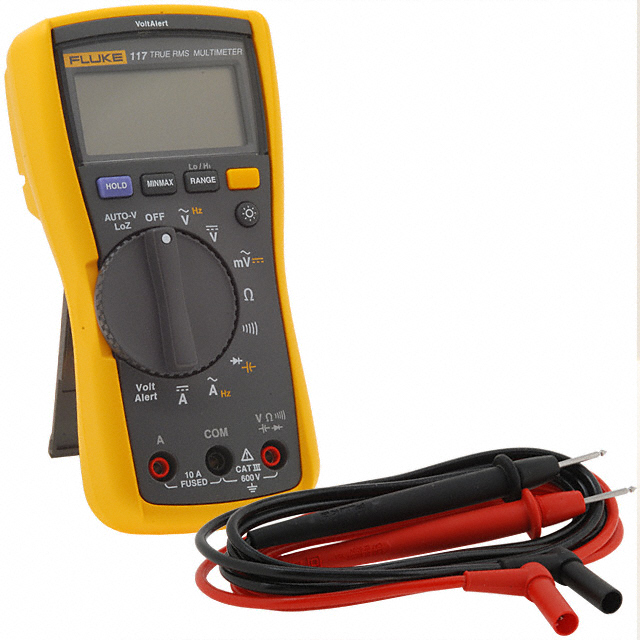

       ไปหามิเตอร์ตัวใหม่มาแล้วครับ fluke 117 ไม่รู้ว่าได้ผลอย่างไรบ้าง

เริ่มเข้าใจนิดๆ แล้วครับว่า มิเตอร์ ราคาไม่แรง หรือรุ่นเล็กๆ ไม่สามารถ วัดความถี่ กระแสตรงได้ ( Hz , DC)

สงสัยต้องเล่น SCOPE แล้วครับพี่น้อง

 แก้ไขเมื่อ : 29/8/2553 15:11:18

 แก้ไขเมื่อ : 29/8/2553 15:12:14





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 118.173.47.78 อาทิตย์, 29/8/2553 เวลา : 13:41
edit แก้ไขคำตอบ   delete ลบคำตอบ 528133

คำตอบที่ 48
       ขอบคุณคุณ ADมาก ๆครับ
ขอบคุณสำหรับน้ำใจ ....จริงๆ
อุตสาห์ ส่ง meter มาให้ ..



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 118.173.48.110 จันทร์, 30/8/2553 เวลา : 11:46
edit แก้ไขคำตอบ   delete ลบคำตอบ 528318

คำตอบที่ 49
       เอาใจช่วย
สรุป
ปั้มติก+หัวฉีด+ผ่ากล่อง รวมจำนวน 13000 บาท



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

sahat67 จาก หัส/HS9DDU 118.173.204.128 จันทร์, 30/8/2553 เวลา : 17:13
edit แก้ไขคำตอบ   delete ลบคำตอบ 528413

คำตอบที่ 50
       พี่หัส ผ่ากล่องทำไมอ่ะ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 110.49.23.173 จันทร์, 30/8/2553 เวลา : 22:49
edit แก้ไขคำตอบ   delete ลบคำตอบ 528528

คำตอบที่ 51
       ช่างบอกว่ากล่องเสีย
กล่องไม่ส่งสัญญานไปหัวฉีดๆที่ 3 คาใจ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

sahat67 จาก หัส/HS9DDU 118.173.203.142 อังคาร, 31/8/2553 เวลา : 08:22
edit แก้ไขคำตอบ   delete ลบคำตอบ 528586

คำตอบที่ 52

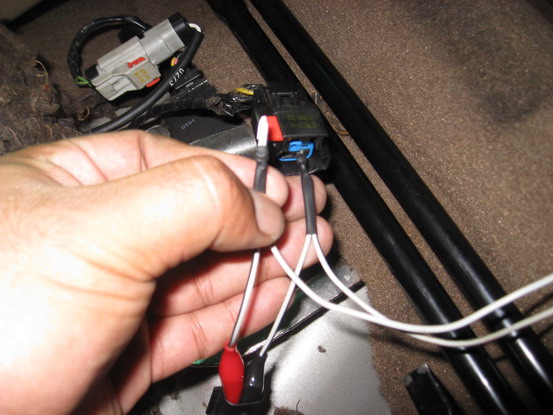

       y socket
กลัวเจ็บไม่กล้าใช้เข็ม ...ล้อเล่น





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 118.174.116.251 อังคาร, 31/8/2553 เวลา : 15:49
edit แก้ไขคำตอบ   delete ลบคำตอบ 528799

คำตอบที่ 53






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 118.174.116.251 อังคาร, 31/8/2553 เวลา : 15:50
edit แก้ไขคำตอบ   delete ลบคำตอบ 528800

คำตอบที่ 54
       อ้าวหนีบผิดขั้ว





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 118.174.116.251 อังคาร, 31/8/2553 เวลา : 15:51
edit แก้ไขคำตอบ   delete ลบคำตอบ 528802

คำตอบที่ 55
       ไม่เป็นไรเรา..สลับสายวัดก็ได้





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 118.174.116.251 อังคาร, 31/8/2553 เวลา : 15:51
edit แก้ไขคำตอบ   delete ลบคำตอบ 528803

คำตอบที่ 56
       สำเร็จเหมือนท่าน AD ครับ สรุปเบื้องต้นว่า ..หลังขวากลับเมกาไปแล้ว






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 118.174.116.251 อังคาร, 31/8/2553 เวลา : 15:54
edit แก้ไขคำตอบ   delete ลบคำตอบ 528805

คำตอบที่ 57
       ขอบคุณท่าน AD สำหรับ Meter



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 118.174.116.251 อังคาร, 31/8/2553 เวลา : 15:55
edit แก้ไขคำตอบ   delete ลบคำตอบ 528807

คำตอบที่ 58
       มาเป็น CLIP ลองดู
http://www.youtube.com/watch?v=mEkIhp2O5vY



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

wjbaby จาก เปิ้ล 180.180.82.75 พุธ, 1/9/2553 เวลา : 17:48
edit แก้ไขคำตอบ   delete ลบคำตอบ 529089

คำตอบที่ 59
       ดู clip แล้วครับ..เยี่ยม..



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ad จาก ad 182.52.161.22 พฤหัสบดี, 2/9/2553 เวลา : 12:44
edit แก้ไขคำตอบ   delete ลบคำตอบ 529287

คำตอบที่ 60
       สรุปว่า เป็นอย่างที่คาดไว้จริง คือ ล้อหลังขวา
ขอบคุณท่าน AD สำหรับคำแนะนำที่ดี ,ให้ยืมมิเตอร์ ,ส่งอะไหล่ให้ ฯลฯ

ตอนนี้ รถกลับมาเป็นปกติแล้ว เบรคดีขึ้นๆ ให้การตอบสนองดีขึ้น ...จบการรอคอยเสียที
