คำตอบที่ 1

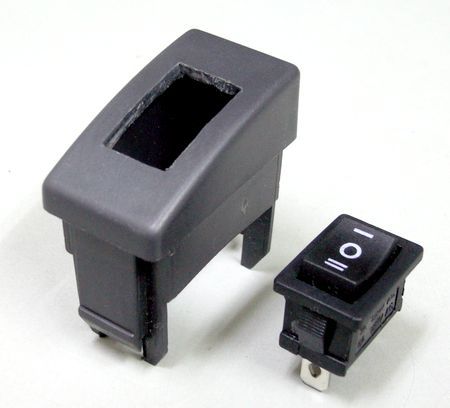

       ใช้สวิทช์ธรมดาแล้วต่อผ่ารีเลย์เอา เอาไฟ IG เป็นตัวเปิดสวิทช์ ต้องบิดกุญแจไฟเลี้ยงถึงจะมี ต่อผ่านฟิวส์ 5 A ออกจากสวิทช์เข้าเปิดรีเลย์ ใช้รีเลย์ 2 ตัว ต่างชนิดกัน รีเลย์ Bosch มีหน้า NO ขั้วออก 2 ขั้ว ไฟเมนต่อจากแบตฯ คร่อมฟิวส์ 10 A ก่อนเข้ารีเลย์ ขาออกรีเลย์ต่อเข้าติ๊กแก๊ส Solinoide หัวถัง(กรณีถังแบบ Multi Valve) และ Emulator สำหรับหลอกหัวฉีดน้ำมัน ส่วนรีเลย์อีกตัว จะเป็นรีเลย์ที่เรียกว่าสองหน้ามี NO และ NC ใช้หน้า NC คร่อมเข้าไฟเลี้ยงปั๊มติ๊กเวลาทำงานจะตัดไฟเลี้ยงปั๊ม ส่วนเกจวัดแก๊สต้องต่อแยกครับ ถ้าต่อร่วมเกจวัดน้ำมันต้องใช้สวิทช์สองหน้า แล้วเกจวัดแก๊สต้องใช้แบบ 110-0 ohm ตามมาตราฐานเกาหลีครับ

ขอบคุณครับ จาก : moochii(moochii) 26/3/2557 14:51:45 [171.6.121.66]   แสดงความคิดเห็นย่อย

คำตอบที่ 2
       ยังงงๆอยู่แต่ว่าก็ขอบคุณมากๆครับพี่ sor

แสดงความคิดเห็นย่อย

คำตอบที่ 3
       พอมีรูปประกอบการเรียนการสอนไหมครับผม แผนผังอย่างง่ายๆก็ได้ครับ
สิ้นเดือนจะกลับไปดูรถแล้วครับผม

แสดงความคิดเห็นย่อย

คำตอบที่ 4

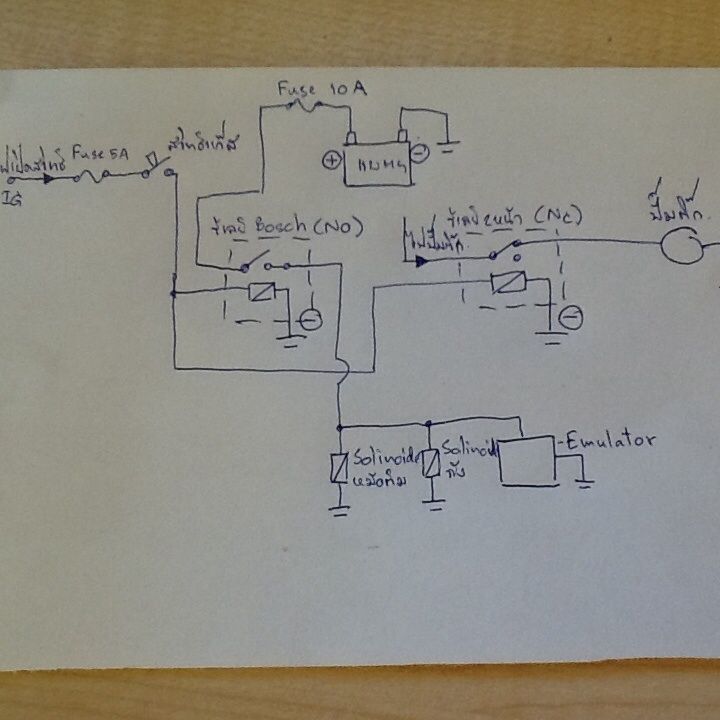

       ลองดูนะ

ขอบพระคุณพี่ sor มากๆครับ พอเห็นถาพแล้วเริ่มมองเห็นภาพลางๆขึ้นมาแล้วครับ จาก : moochii(moochii) 27/3/2557 23:14:12 [223.206.88.71]   แสดงความคิดเห็นย่อย

คำตอบที่ 5
       ขอบคุณมากๆจริงๆครับ ยังไงถ้าผลเป็นยังไงผมจะ พยายามถ่ายรูปมาอัพเดท นะครับ
--------------------------------------------------------------------------------------
ขอบคุณจริงๆครับ ถ้าไม่มีหน้าบอร์ดของกลุ่มเกียผมก็ไม่รู้จะทำยังไง ขอบคุณมากๆเลยครับ
