คำตอบที่ 1

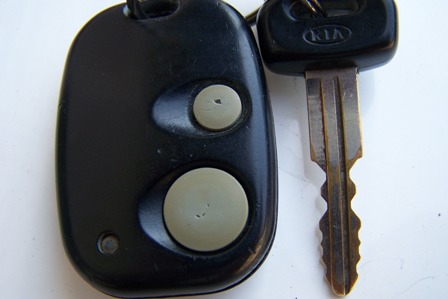

       ดูเก่าไปหน่อย....

คำตอบที่ 2
       ลองทำความสะอาดหน้าคอนแท็ค ใต้ปุ่มกดดูครับ หรือรองด้วยแผ่นตะกั่ว ถ้าไม่หายรอท่านอื่นครับ

คำตอบที่ 3
       ของผม ต้องจ่อระยะประชิดกับตัวรถหน่อย ถึงใช้งาน ได้ทั้งล็อคและปลดล็อค ยังมือใหม่เลย มิกล้าแกะดูข้างใน
ไม่แน่ใจว่าถ่านจะหมดอายุการใช้งานรึป่าว เพราะกดทีไฟ led ก็ยังติดอยู่ รบกวนท่านกูรูฝากอีก 1 คำถามน่ะครับ ต้องอนุญาติท่านเจ้าของกระทู้ด้วย ขอบคุณครับ

คำตอบที่ 4
       อื่ม...............ซ่อมได้ครับ ของพี่ Saluman เบื้องต้นลองทำความสะอาด แบบพี่ kia บึงคำพร้อย แนะนำดูก่อนครับ ถ้าไม่หายลองดูกระทู้นี้ดูครับ

http://www.weekendhobby.com/offroad/kia/Question.asp?ID=12157

คำตอบที่ 5
       อื่ม.................สำหรับของพี่ padamm ลองเปลี่ยนถ่านดูครับ ถ้าไม่หายทดลองอย่างนี้ดูครับ ลองกดจากทั้ง 4 ด้านของรถ ครับ หน้า ขวา ซ้าย หลัง ของตัวรถครับ
ระยะโดนประมาณของแต่ละด้านเท่าไร ครับ ปกติชุดรับจะติดตั้งอยู่ด้านหน้าซ้ายล่าง ครับดังนั้นด้านซ้ายควรจะได้ระยะไกลที่สุดครับ

ว่าแต่ระยะที่ว่าประชิด นี้ไกล้แค่ใหนครับ

คำตอบที่ 6
       หลังจากที่ได้รับคำแนะนำจากพี่ๆก็ได้ลองทำความสะอาดแผงวงจรด้านหลังปุมกดดูก็ปรากฎว่า ไฟสีแดงขึ้นปกติทั้ง ล็อคและปลดล็อค ผมก็ดีใจน฿กว่า ok แล้ว แต่ลองนำไปใช้กับรถ ผลที่ได้คือ ปลดล็อคไดทั้ง 2ปุมเลยทีนี้ ปุมเล็กกดเพื่อล็อคกลายเปนปุมปลดล็อคไปด้วย ไม่รู้ว่ามีการต่อสายผิดหรือสลับตรงใหน พี่ๆพอจะรู้บ้างมั้ยคับ ขอบคุณมากคับ.....

 แก้ไขเมื่อ : 13/2/2553 9:31:34

คำตอบที่ 7
       ปุ่มกดของเดิมเป็นยางครับ ไม่ได้เป็นสแตนเลสแบบรูปทำให้วงจรต่อกันทั้งปุมล๊อกและปลดล๊อก ต้องแยก 2 ปุ่มไม่ให้หน้าสัมผัสเชื่อมต่อกันครับ ลองไปหาซื้อปุ่มจอยเกมส์เพลย์มาลอง D.I.Y ดูครับ

คำตอบที่ 8
       ขอบคุณมากคับพี่ kia เก๋ ที่ให้คำแนะนำ แต่ว่าพี่พอจะกรุณาถ่ายรูปลงให้ผมดูหน่อยได้มั้ยคับ ผมจะได้หาวิธีดัดแปลง ขอบคุณล่วงหน้าคับพี่........

คำตอบที่ 9

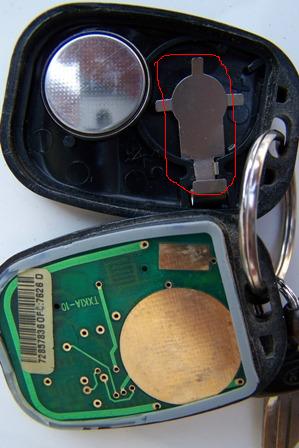

       อื่ม..............แผ่นในวงกลมมันเป็นขั้วถ่านไม่ใช่หรือครับ

คำตอบที่ 10
       เอ...จริงด้วยไม่ได้แกะมาดูนาน ปล่อยไก่เลย อย่างนี้ต้องให้ Saluman ถ่ายด้านหน้าให้ดูก่อน หรือให้ดีถ้ามีมิเตอร์วัดไฟ ก็ลองวัดความต้านทาน ของลายปริ้นท์ว่า ปุ่มล๊อค กับปุ่มปลดล๊อคมันช๊อตกันไหม จะได้แก้ถูกจุด

คำตอบที่ 11
       แล้วจะลองดูคับ ขอบคุณสำหรับคำแนะนำคับ

คำตอบที่ 12

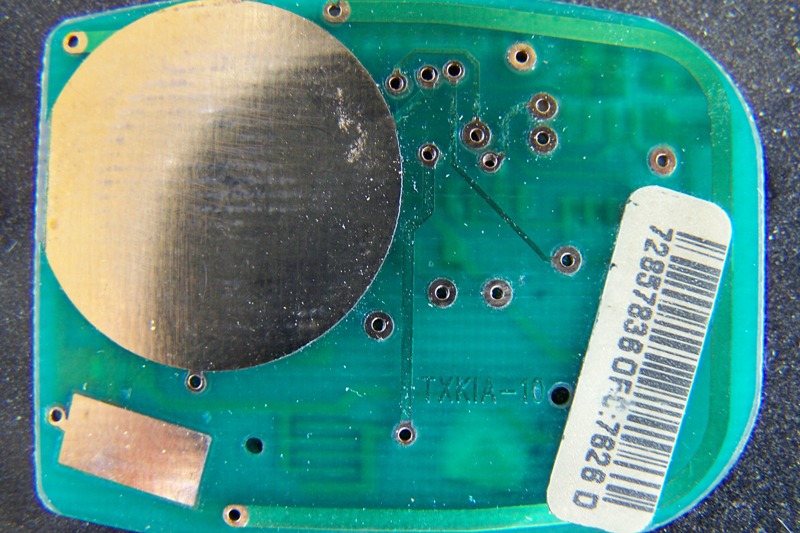

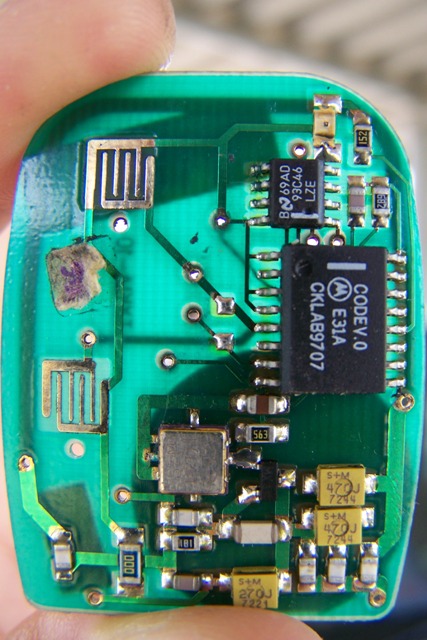

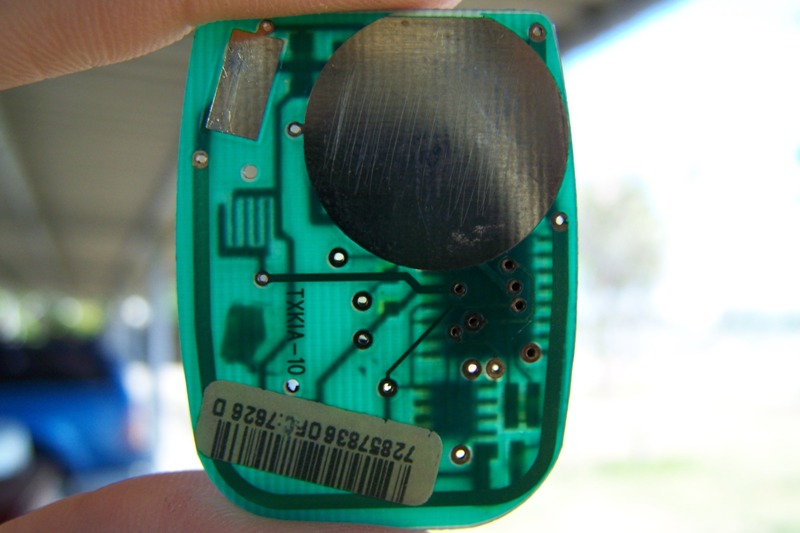

       รูปวงจรด้านในคับ

คำตอบที่ 13

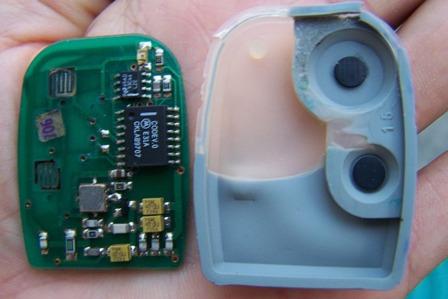

       อีกรูปคับเพื่อความกระจ่าง

คำตอบที่ 14
       มีพี่ๆท่านใดพอไล่วงจรได้บ้าง ว่าลายวงจรใหนปลดล็อค ลายใหนล็อค ตอนนี้ของผมมันปลดล็อคทั้ง 2ปุมเลยคับแย่อยู่ ขอบคุณมากคับ

คำตอบที่ 15

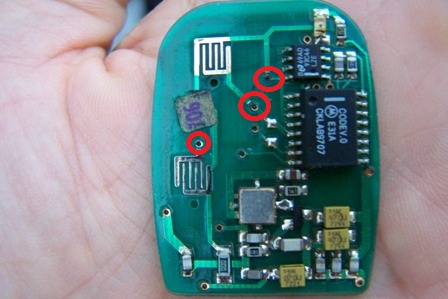

       อื่ม.......................เอาเบื้องต้นก่อนนะครับ ลองเช็คว่าในวงกลมสีแดง นั้นลายวงจรถึงกันกับอีกด้านหรือเปล่านะครับ ตามรูต่าง ๆ บางทีมันอาจขาดในรู ผมมองไม่ชัดคับว่าลายวงจรในวงกลม มันขาดหรือเปล่า อ่ะครับ

ถ้าจะให้ไล่วงจรแบบละเอียดคงต้อง ถ่ายรูป วงจรทั้งหน้าหลัง ให้ใหญ่กว่านี้ซักนิดครับ หรือไม่ส่งมาให้ผมก็ได้ครับ ช่วงนี้ว่าง ๆ อยู่ ครับ

แหม รถเรานี้สุดยอดเทคโนโลยี่จริง ๆ ครับ สมัยเมื่อ 10 กว่าปีที่แล้ว ยังใช้ ใมโครคอนโทนเลอร์ ของ โมโตโรล่า แม่กระทั้งในตัวส่งรีโมท ใช้ชิปสร้างความถี่ส่งออก แบบมาตฐานมาก

 แก้ไขเมื่อ : 16/2/2553 18:28:07

 แก้ไขเมื่อ : 16/2/2553 18:37:38

คำตอบที่ 16
       ชายเล็กสู้ๆๆ เป็นกำลังใจให้

คำตอบที่ 17
       อาการมีเสียง ตืดๆๆๆๆๆๆ ที่มอเตอร์ประตูรถ เวลากดรีโมทลอคประตุ แต่เปิดลอคเปิดได้ปกติ ลองกลับสายเข้ามอเตอร์ดู ลอคได้ปกติ แต่เปิดลอคตืดๆๆๆ เปิดไม่ได้ เป็นอาการเสียที่ IC เหมือนคุณชายเล็ก ไหมคับ วัดแรงดันไฟที่สาย ตอนกดลอคมาน้อยกว่าตอนเปิดลอคเล็กน้อย.... แล้ว IC ที่เปลี่ยนหาซื้อได้ที่ใดบ้างคับ....

คำตอบที่ 18
       แล้ว คืนชีพรีโมทตกเครื่องซักผ้าแล้วแช่น้ำอยู่ 3 วันได้ไหมหนอ.....

สู้ๆ

คำตอบที่ 19
       คำตอบที่ 17
อาการมีเสียง ตืดๆๆๆๆๆๆ ที่มอเตอร์ประตูรถ เวลากดรีโมทลอคประตุ แต่เปิดลอคเปิดได้ปกติ ลองกลับสายเข้ามอเตอร์ดู ลอคได้ปกติ แต่เปิดลอคตืดๆๆๆ เปิดไม่ได้ เป็นอาการเสียที่ IC เหมือนคุณชายเล็ก ไหมคับ วัดแรงดันไฟที่สาย ตอนกดลอคมาน้อยกว่าตอนเปิดลอคเล็กน้อย.... แล้ว IC ที่เปลี่ยนหาซื้อได้ที่ใดบ้างคับ....

ตอบ อาการนี้ไม่น่าจะเสียที IC ครับ ต้องดูว่าเป็นทั้ง 4 บานหรือเปล่าครับ ถ้าเป็นทั้ง 4 บานอาจเป็นที่ รีเลย์ หรือขั้วต่อที่ออกจากกล่องหรือสายไฟครับ แต่ถ้าเป็นข้างเดียวข้างอื่นปกติ ก็ลองไล่สายไฟย้อนกลับจากมอเตอร์ดูครับ อาจหลวม หรือแอบช๊อต ขาด รั่ว ครับ

คำตอบที่ 20
       คำตอบที่ 18
แล้ว คืนชีพรีโมทตกเครื่องซักผ้าแล้วแช่น้ำอยู่ 3 วันได้ไหมหนอ.....

ตอบ อาการนี้ ต้องลื้อ ออกมาเอาวงจร มาล้าง ทำความสะอาด ทำให้แห้งสนิท แล้วเช๊ค ลายวงจรดูครับว่ามีขาดใหม ลองประกอบใส่ถ่านดูครับ อาจ โชคดีใช้ได้ครับ ปกติครับ ถ้ายังไม่ได้รื้อออกมาล้างทำความสะอาดไม่ควรใส่ถ่านครับ อาจพังได้ครับ เท่าที่ผมดู จะมีพังเพราะน้ำก็คือ เม็ดสีเหลี่ยมจตุรัสสีเงินตรงกลางล่างนิด ๆ อ่ะครับ เป็นโมดูลสร้างความถี่ และผสมสัญญาณกับข้อมูลแล้ว ส่งออกอากาศ ครับ

คำตอบที่ 21
       คุณชายเล็ก

คำตอบที่ 22
       ลองให้พี่ที่ทำงานเช็ควงจรแล้วปกติคับ ไม่รู้ว่าพี่ชายเล็กมีวิธีเช็คที่ตัวรับสัญญาณในตัวรถหรือปาวคับหรือว่าจุดอื่นๆในตัวรถ ผมสงสัยว่าสายอาจสลับจุดที่ใหนสักแห่งแต่ผมก็ไม่รู้ว่าจุดใหนคับ ยังมีอาการเหมือนเดิมคับ

คำตอบที่ 23
       อื่ม........ผมไม่แน่ใจว่าถอด ตัวรับออกมาหรือยังนะครับ ถ้ายังตามนี้ครับ

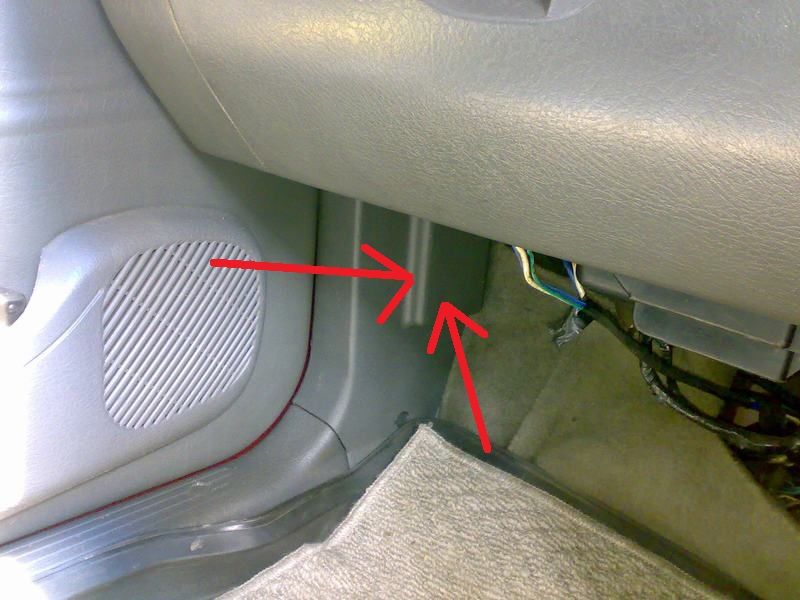

ตำแหน่งชุดรับรีโมท

คำตอบที่ 24

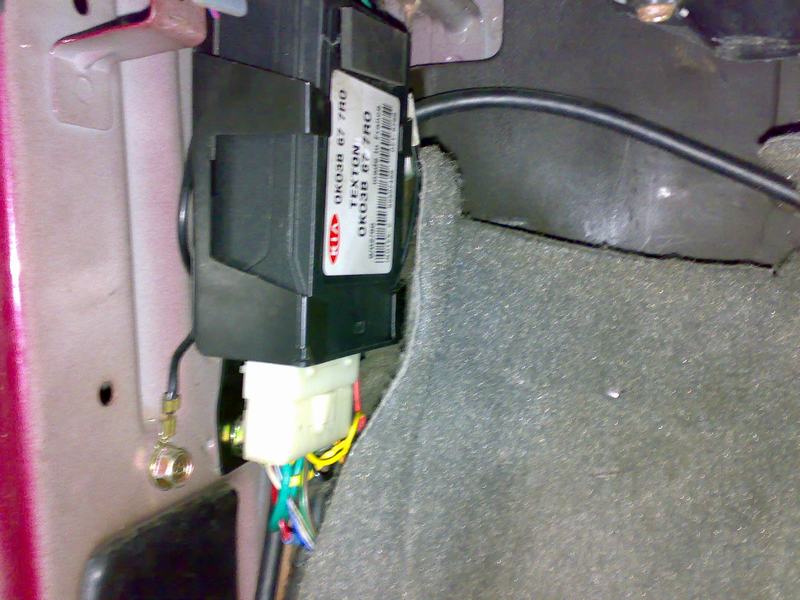

       เปิดฝาออกมาก็เจอเลยครับ

คำตอบที่ 25

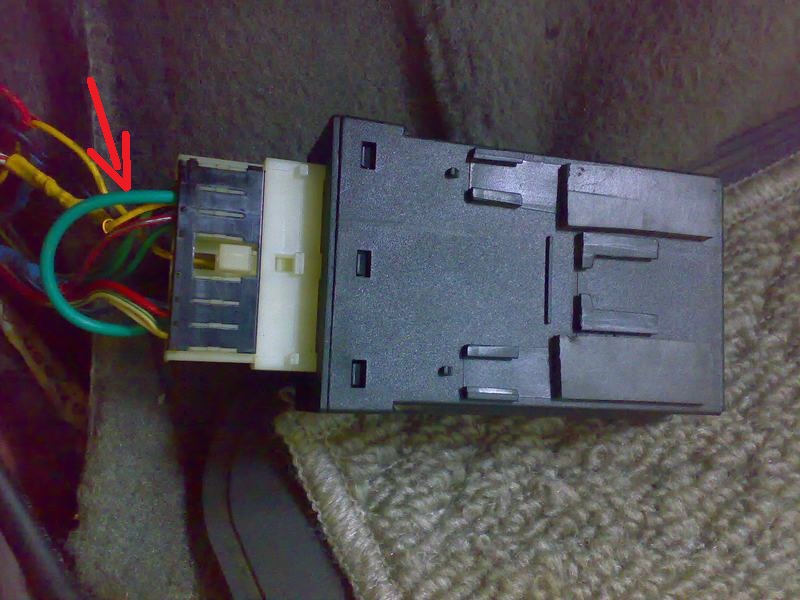

       ถอดน๊อตเบอร์ 10 เอาออกมาครับ

คำตอบที่ 26

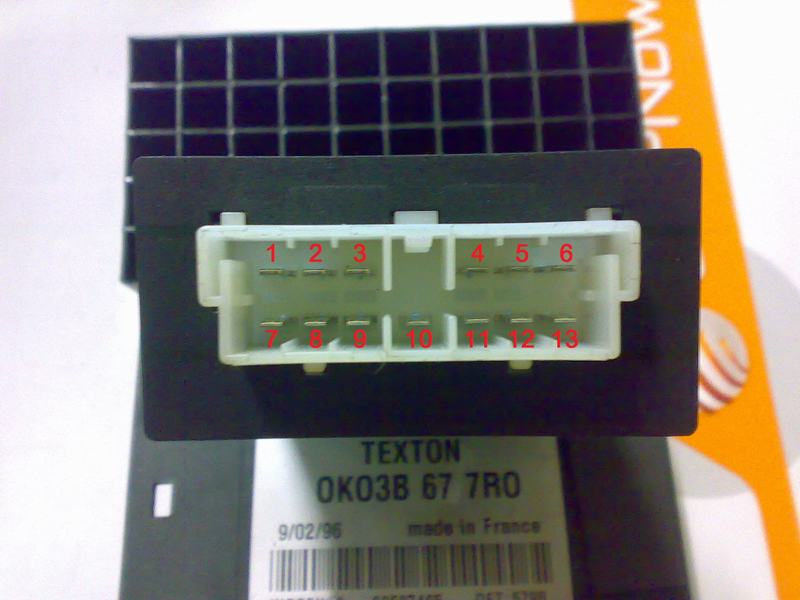

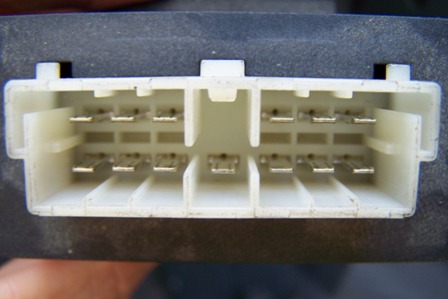

       ดูขั้วตามตัวเลขนะครับ

1.ไฟกระพริบที่หน้าปัด
2.ล๊อกประตู
3.ปลดล๊อกประตู
4.ไม่ได้ต่อ
5. ไฟออกจากวงจร
6. 12V เข้ามา
7. ไฟออกจากวงจร
8. กราวด์
9. 12 V เข้ามา
10. ไฟเลี้ยง 12V
11. ไม่ได้ต่อ
12. ไฟผ่าหมาก
13. แตร์

คำตอบที่ 27
       วิธีทดลองครับ หาเศษสายไฟยาวซัก 1 คืบ ปลอกหัวท้าย ข้างนึงเอาทิ่มขั้ว กราวด์ ขา 8 ไว้ครับ อีกด้านนึงเอาไปทิ่ม ขา2 ประตูจะล๊อก พอเปลี่ยนไปทิ่มขา 3 ประตูจะปลดล๊อกครับ ลองดูครับ

เวลาทิ่มทดสอบระวังนะครับ ดูขั้วให้ดีดี ถ้าพลาดวงจรอาจเสียหายได้นะครับ เวลาทิ่มขา 2 กับขา 3 ใช้วิธีจิ้มแล้วดึงออกเลย ครับ เอาแค่มันทำงาน กันพลาดทิ่มผิดรูครับ

ลืมบอกไปครับ ว่า ถอดกล่องออกแล้วค่อยจิ้มที่ขั้วสายไฟชุดเข้ากล่องจะง่ายกว่าครับ ถ้าลองจิ้มแล้ว ระบบล๊อกทำงานได้ปกติ แสดงว่าเป็นที่ระบบรีโมท ครับ แต่ถ้าจิ้มแล้ว ยังเป็นอาการเดิม แสดงว่าอาจเป็นที่ระบบสายไฟ หรือไม่ก็วงจรในกล่อง TIME CONTROL ครับ

 แก้ไขเมื่อ : 19/2/2553 13:25:22

 แก้ไขเมื่อ : 19/2/2553 18:33:29

คำตอบที่ 28
       ลองทำตามที่พี่ชายเล็กบอกแล้วคับ ปรากฎว่าใช้งานได้คับทั้งล็อคและปลดล็อคปกติ แต่ทำไมเวลาใช้รีโมท กลับใช้งานไม่ได้ อาการตอนเวลาใช้รีโมทยังเหมือนเดิมคับ ปลดล็อคทั้ง2ปุม แล้วจะทำงัยต่อดีคับพี่ มึนเลย

คำตอบที่ 29

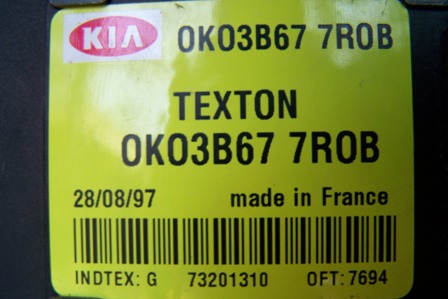

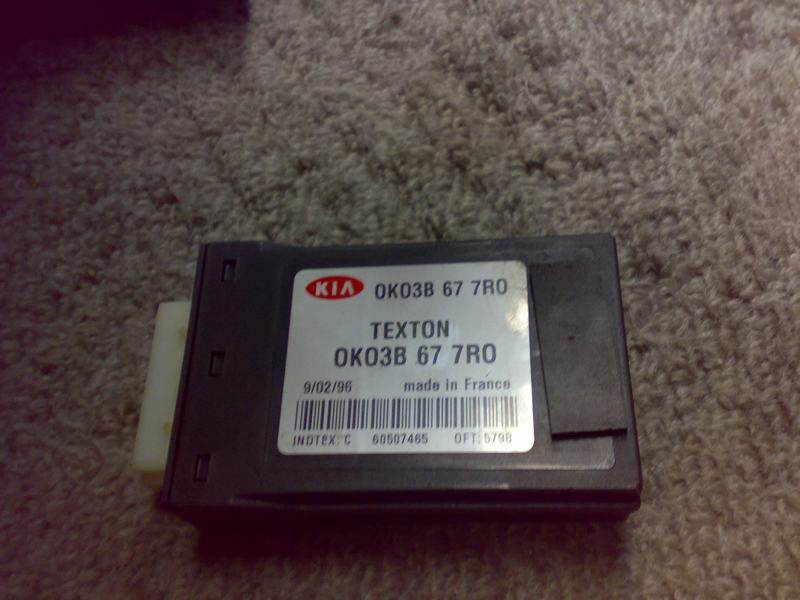

       ตัวที่ถอดออกมาคับเอามาให้ดูกัน

คำตอบที่ 30
       อีกรูปคับเหมือนกันเลย

คำตอบที่ 31


คำตอบที่ 32
       อื่ม............อย่างนั้นแสดงว่าเป็นที่ระบบรีโมท แน่นอนครับ ต้องตรวจสอบและแก้ใขที่ตัวรีโมท ครับ

 แก้ไขเมื่อ : 20/2/2553 13:19:53

คำตอบที่ 33
       ของผมเสียเหมือนกันผมทดลองตามคำตอบที่ 25-26-27แล้ว ใช้ได้ปกติ แต่สงสัยตัวคำตอบที่12-13-15 อยากขอคำแนะนำวงจรหรือการปรับปรุงแก้ไขด้วยครับ

 แก้ไขเมื่อ : 22/2/2553 12:55:08

 แก้ไขเมื่อ : 22/2/2553 12:55:49

 แก้ไขเมื่อ : 22/2/2553 12:56:57

คำตอบที่ 34
       ตกลงจะแก้ไขยังงัยต่อดีคับพี่ชายเล็กกับวงจรรีโมท มีวิธีเช็คหรือมีวงจรการทำงานแบบไฟฟ้านะคับ ผมเองก็ไม่ค่อยเก่งเท่าไหร่แต่พอคลำๆไปได้ กลัวว่าจะเหมือนกับที่ว่าเส้นผมบังภูเขานะคับ อยากจะรู้ให้จบไปเลยคับว่ามันเป็นที่อะไร แต่ผมว่าปัญหามันก็แคบลงมา น่าจะเป็นที่ตัวรีโมท เลยอยากหาวงจรเช็คให้ชัวนะคับ ถ้าพี่ๆท่านใดมีก็ช่วยอนุเคราะห์ได้นะคับ ขอบคุณมากคับ.

คำตอบที่ 35
       อื่ม.................พอดีผมไม่มีรีโมทตัวนี้อยู่ เพราะตอนซื้อรถมาเจ้าของเก่าทำหายไปหมดแล้วครับ ผมเลยไม่มีตัวรีโมท เพื่อไล่วงจร งั้นรบกวนอย่างนี้ครับ รบกวนถ่ายรูป ชัด ๆ ใหญ่ ๆ ทั้งด้านหน้าและหลัง ของแผ่นปริ้นลงไว้ครับ ถ้าจะให้ดีเอาพวกกระดาษโค๊ดต่าง ๆ ที่ติดอยู่ ออกด้วยยิงดีครับ ผมจะพยามไล่วงจรจากภาพ และหาจุดทดสอบแบบง่าย ๆ ให้ครับ ตอนนี้ ผมไม่แน่ใจตัววงจรรีโมทหลายจุดครับ

คำตอบที่ 36
       รับทราบคับเดี๋ยวจัดให้คับ ขอบคุณมากคับพี่

คำตอบที่ 37

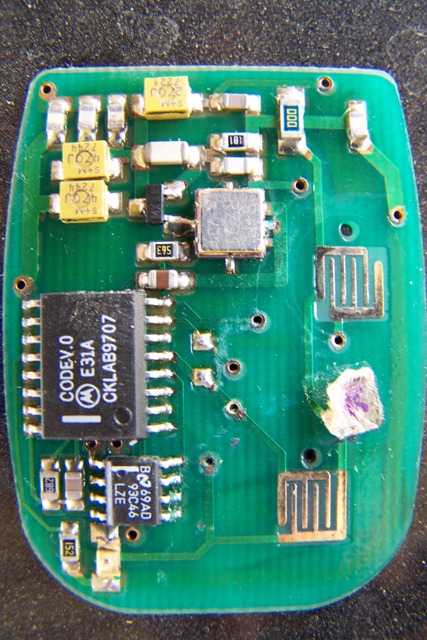

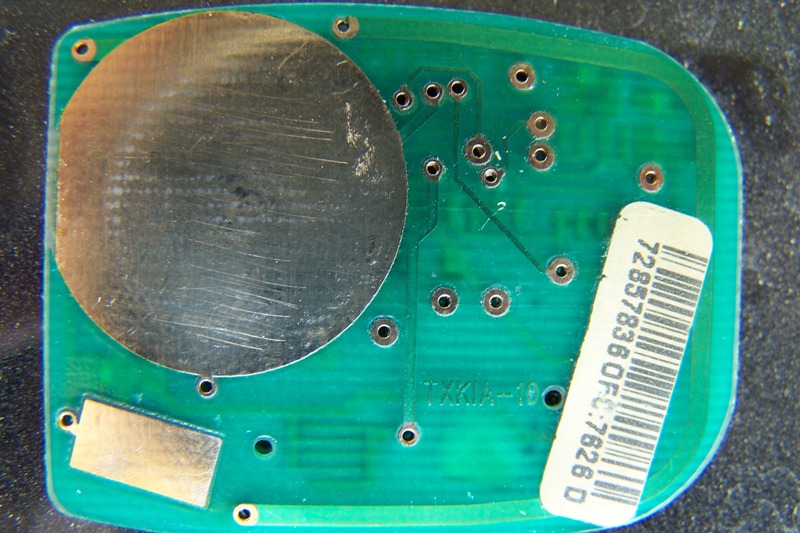

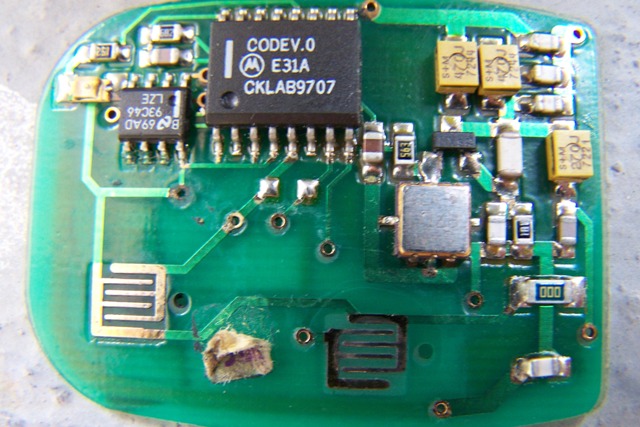

       ตามสัญญาคับพี่ชายเล็ก

คำตอบที่ 38

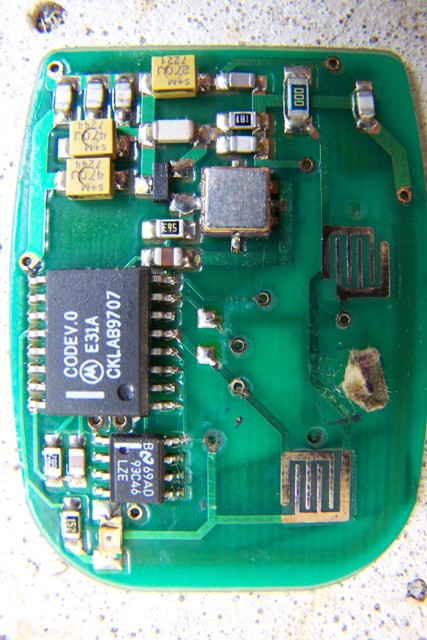

       อีกรูปคับ

คำตอบที่ 39

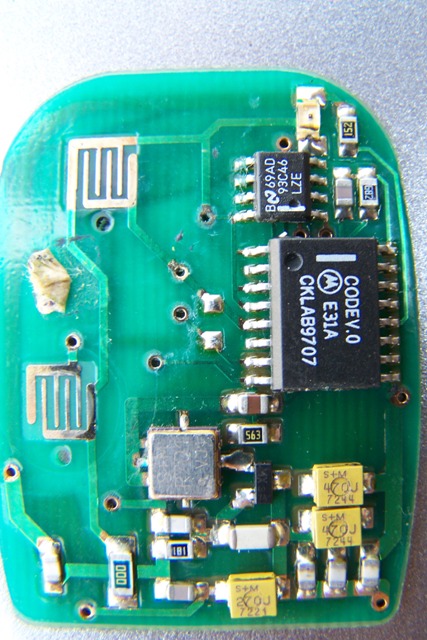

       ไม่รู้ว่าชัดมั้ย

คำตอบที่ 40
       ช่วยหน่อยนะพี่

คำตอบที่ 41


คำตอบที่ 42


คำตอบที่ 43
       ขอบคุณล่วงหน้าคับ

คำตอบที่ 44
       อื่ม..............ผมจะพยามวาดวงจรให้นะครับ

แต่ผมขยายภาพดูด้วยสายตา ลายวงจรจุดนี้น่าจะขาดครับ ลองขูดลายวงจรตรงปลายลูกศรสีเหลือง แล้วไล้ตะกั่วดูครับ

ส่วนสีม่วงนั้นเป็นจุดที่วัดความต่อเนื่องแล้วต้องต่อเนื่องกันครับ หมายถึงต้องต่อถึงกันทุกจุดครับ

อ้อ รบกวนขออีกภาพครับ คือภาพด้านหลังแบบโปร่งแสงมองทะลุได้แบบใน คำตอบที่ 42 ครับ แต่เป็นอีกด้าน ครับ

 แก้ไขเมื่อ : 27/2/2553 0:15:49

 แก้ไขเมื่อ : 27/2/2553 0:21:40

คำตอบที่ 45
       เบื้องต้นตอนนี้เช็คที่วงจรตามที่พี่ชายเล็กบอกมาวงจรต่อถึงกันคับไม่ขาด เนื่องจากว่าผมใช้มิเตอร์แบบดิจิตอลวัดคับปรับย่านเป็นค่าโอมห์ ปรากฎว่ามีค่าโอมห์ขึ้นทุกขั่วคับ ต่อถึงกันหมด จะทำงัยต่อดีคับพี่ เริ่มมึนอีกรอบแล้วคับ ส่วนรูปไว้จะลงให้นะคับ รอแป๊ปคับ....

คำตอบที่ 46
       มาตามสัญญาไม่รู้ว่าใช้ได้ปาว

คำตอบที่ 47

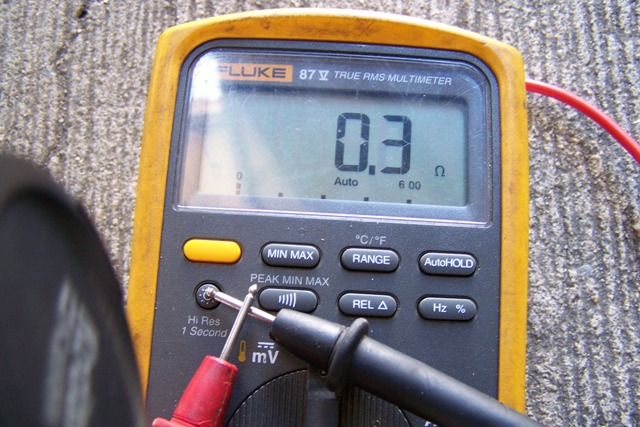

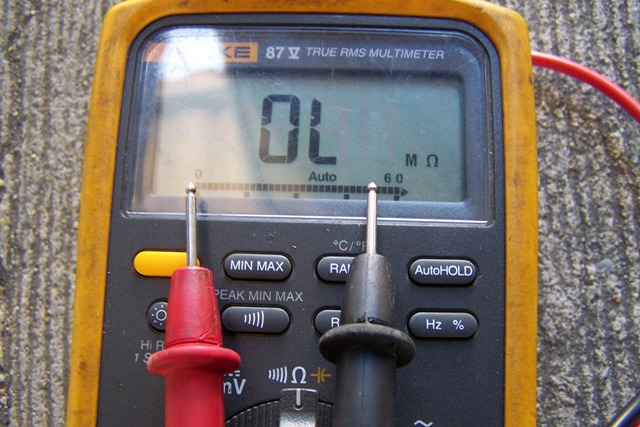

       อุปกรณ์ในการวัดคับ ปรับย่านวัดเปนโอมห์ ถ้าวัดขั่วหรือวัดแล้ววงจรขาดหรือต่อไม่ถึงกันจะขึ้นว่า OL คับห รือ open นั้นเอง

คำตอบที่ 48
       ถ้าวัดแล้ววงจรต่อถึงกัน จะมีโอมห์ขึ้นคับ ตามรป ลองได้ทำตามคำแนะนำที่พี่ชายเล็กบอก วัดตามรูปที่พี่ได้ทำลูกศรไว้ คือขั่วหนึ่งวัดที่ปุมกด อีกขั่ววัดที่ขาของ ic ทุกขาตามที่ลูกศรชี้คับปรากฎว่ามีค่าโอมห์ขึ้นทั้งหมด แสดงว่าวงจรไม่ขาดคับ ต่อถึงกัน แล้วที่มีลายวงจรเหมือนว่าขาด ลองวัดแล้วคับไม่ขาดคับ เพราะถ้าขาดจุดอื่นๆก็จะไม่มีค่าขึ้นไปด้วยคับ น่าจะเปนอย่างนั้น

คำตอบที่ 49
       บางที..ขอเดานะครับ
ปุ่มกดอาจมีสภาพเสื่อมแล้ว ลองใช้ปุ่มกดของ.....อื่นๆที่เป็นตัวกดมาลองใช้แทนก่อน
เช่น ปุ่มกดโทรศัพท์เก่า ปุ่มกดรีโมทเก่า ป่มกดของเล่นลูกเก่า

ทางวงจรผมไม่สันทัดครับ แค่เดาดู

คำตอบที่ 50
       ขอบคุณมากคับพี่ที่แนะนำคับ แต่ปุมกดของผมลองกดแล้วมันยังติดทั้ง2ปุมคับ แต่ก็ไม่แน่อาจจะลองดูคับ

คำตอบที่ 51
       อื่ม.............ใจเย็น นะครับ ผมอยู่นอกบ้านไม่สะดวก เดี๋ยวกลับบ้านแล้ว จะรีบจัดการครับ

คำตอบที่ 52
       พอจะรุ้วิทีหา รหัสปลด รีโมทเป่าครับ เพราัะขอผม ได้มาไม่มีเลขรหัสครับ ไม่มีรีโมท เดินเครื่องไม่ได้เลยครับ ดีตรงนี้ละครับ เมาจำรหัส เลข5 ตัวไม่ได้ก็ไม่ตอ้งขับ ดีนะ
