DIY. ซ่อมและปรับแต่งระบบควบคุมการล็อคเพลาหน้า Strada 4WD
strmotor
จาก ตะวันตัดบูรพา
IP:202.29.6.210

เสาร์ที่ , 31/8/2556
เวลา : 14:46
อ่านแล้ว = ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้ แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน
        ระบบควบคุม Actuator ล็อคเพลาหน้าของผมมันมีปัญาหามากนัก วันนี้เลยจัดการขั้นเด็ดขาดกับมันซะ เอาให้หายแบบอีกสิบปีค่อยซ่อมกันไปเลย
ส่วนการทำงานและการควบคุมมีอยู่ 4 ส่วนด้วยกันดังนี้
1.สวิตช์เซ็นเซอร์การเข้าเกียร์ 2H 4H 4L ที่หัวเกียร์
2.กล่อง ECU รับสัญญาณจากสวิตช์หัวเกียร์
3.ชุดโซลินอยควบคุม Actuator ที่ทำงานตามคำสั่งของ ECU ดังกล่าว
4.ชุด Actuator ที่ทำหน้าที่ ตัด ต่อ เพลาหน้าเวลาเราขับ 2WD หรือ 4WD


 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1
       ถอดชุด Actuator ออกมาโดยการมุดเข้าไปใต้ท้องรถ ระวังเศษดินเข้าตานะครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 14:47  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30873

คำตอบที่ 2

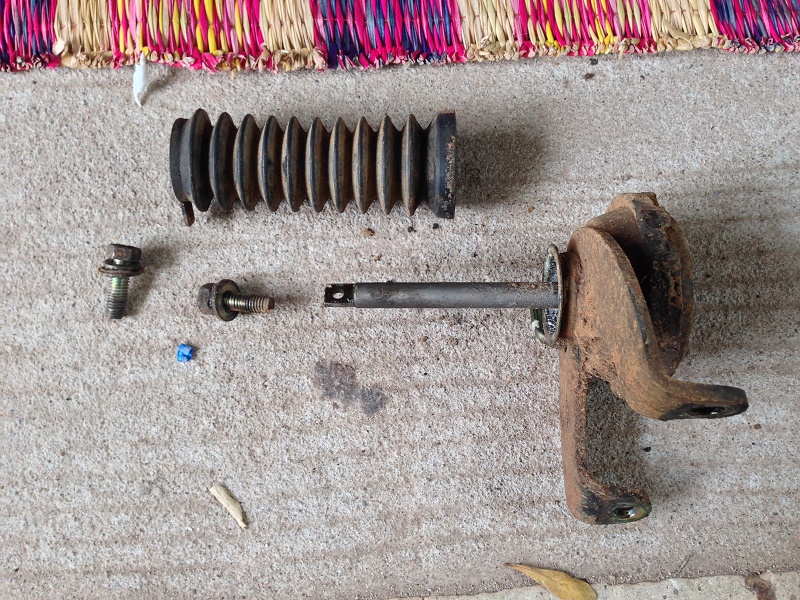

       ทำการถอดหัวของชุด Actuator ออกมาเพื่อดูแผ่นไดอะแฟรมว่าขาดหรือเปล่า ถอดง่ายๆใช้ไขควงงัดๆก็ออกแล้ว





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 14:49  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30874

คำตอบที่ 3

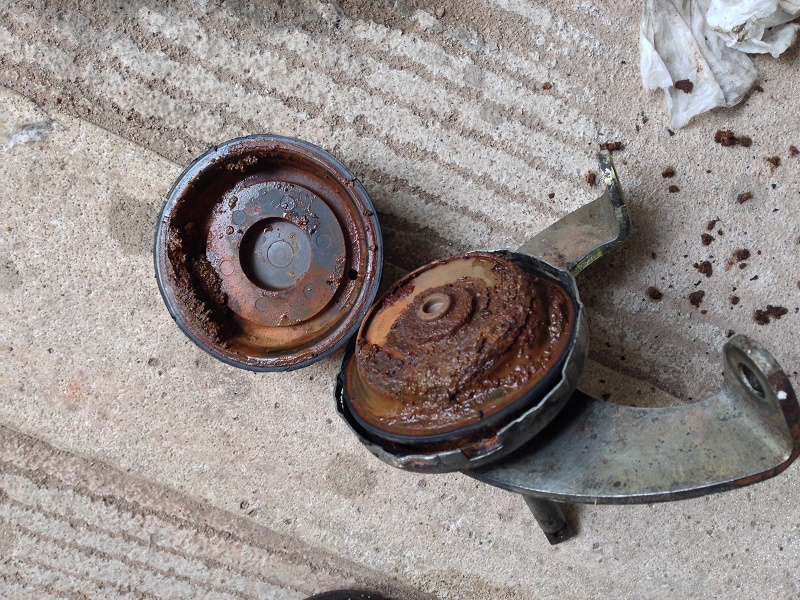

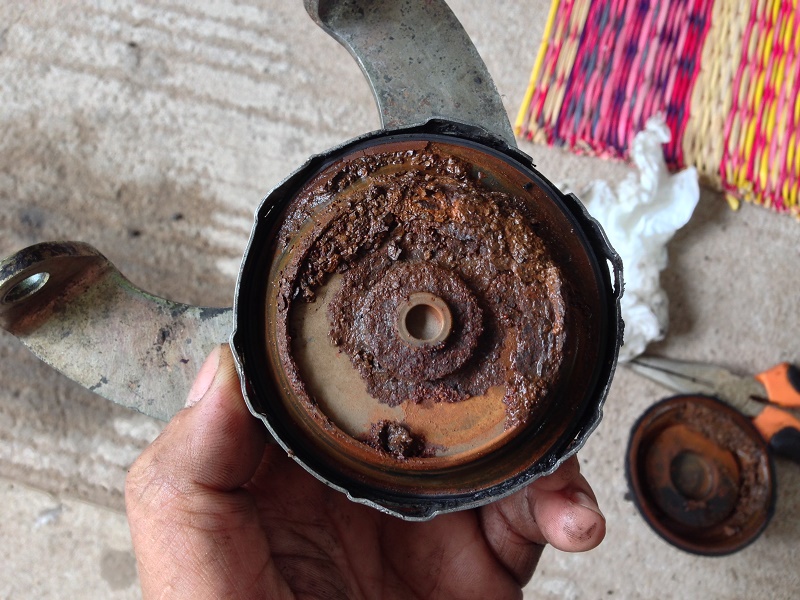

       สภาพตามที่เห็นในรูปครับ เน่าสุดๆ ไม่ใช่ขาดอย่างเดียว สนิมกินอีกด้วย





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 14:50  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30875

คำตอบที่ 4

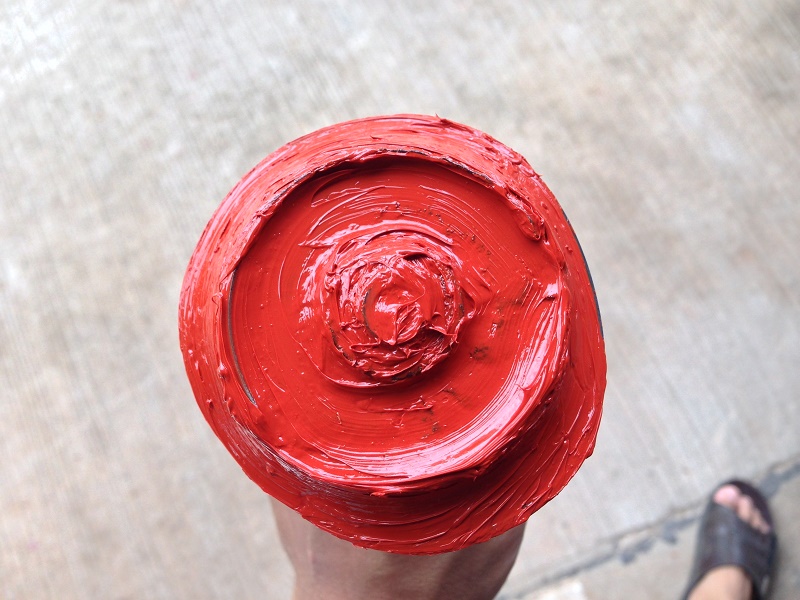

       จับไปทำความสะอาด ขัดสนิมออก ไดอะแฟรมขาดเป็นรูๆเท่านิ้วก้อยยัดได้อยู่สองสามรู เลยใช้แปลงลวดและกระดาษทรายขัดๆออก แต่ไม่ได้ถ่ายรูปไว้เพราะทำคนเดียว มือดำ รูปนี้ใช้กาวซิลิโคนแดงหลอดละ 80 บาททาครับ ลูบไล้ให้ทั่วถึง แต่อย่าหนามากนะครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 14:54  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30876

คำตอบที่ 5

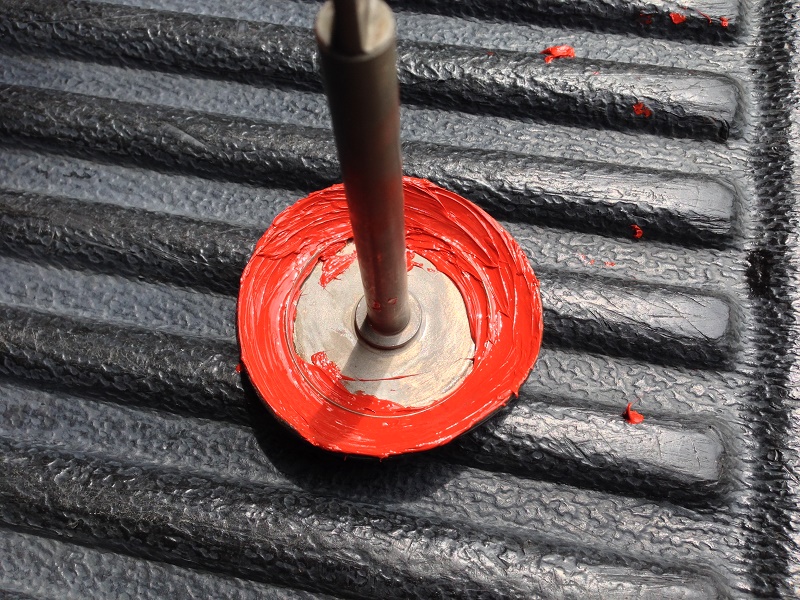

       ทาด้านล่างเสร็จแล้ว ทาด้านบนต่อครับ เอาให้สะใจไปเลย ดูซิว่ามันจะกล้าขาดอีกไหม

เสร็จแล้วเอาไปตากแดดไว้ให้แห้วสนิทครับ

 แ�้ไขเ��่� : 31/8/2556 14:56:08

 แก้ไขเมื่อ : 31/8/2556 14:57:06





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 14:55  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30877

คำตอบที่ 6

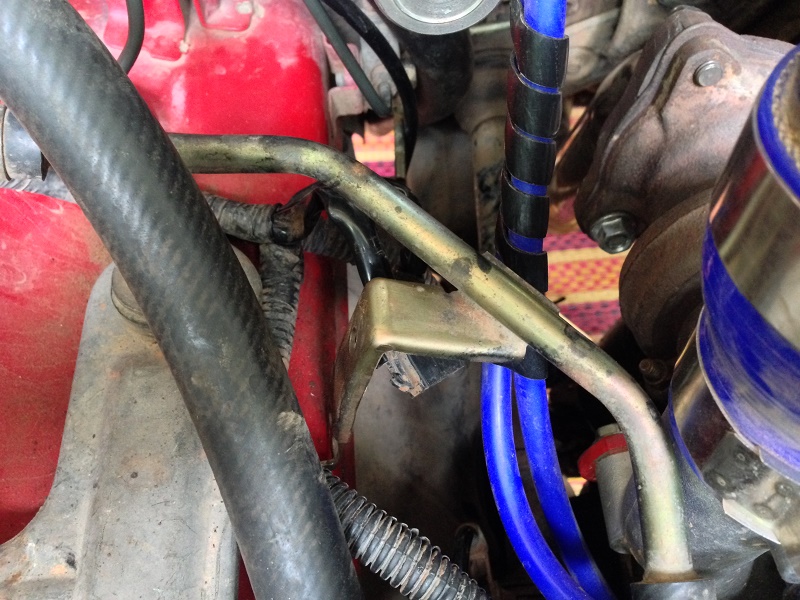

       ช่วงเวลารอแดด ก็ไปถอดชุดโซลินอยกันก่อน ของผมไม่เสียทั้งสองตัวครับ โชคดีไป แต่ผมจะย้ายและทำระบบควบคุมใหม่ อันนี้ตำแหน่งเก่าครับ อยู่ใกล้โข่งหลังมาก ร้อนเว้อ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 14:58  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30878

คำตอบที่ 7

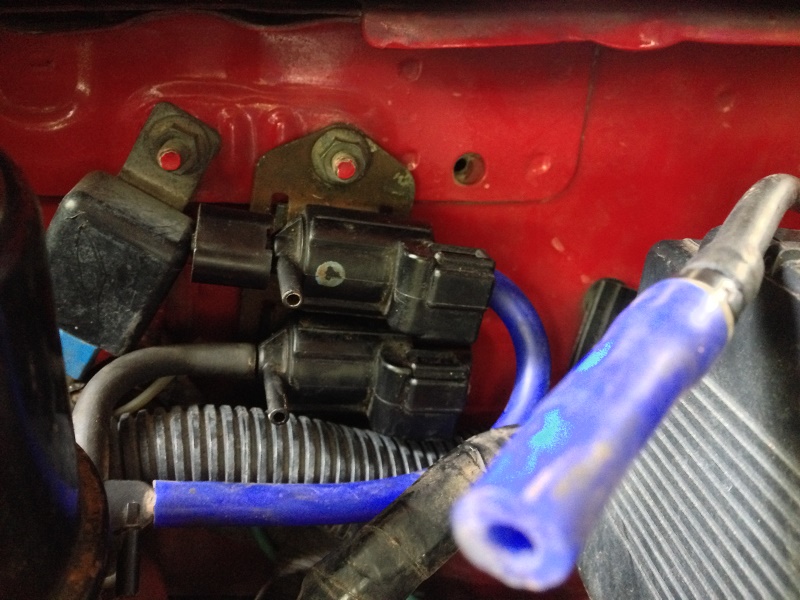

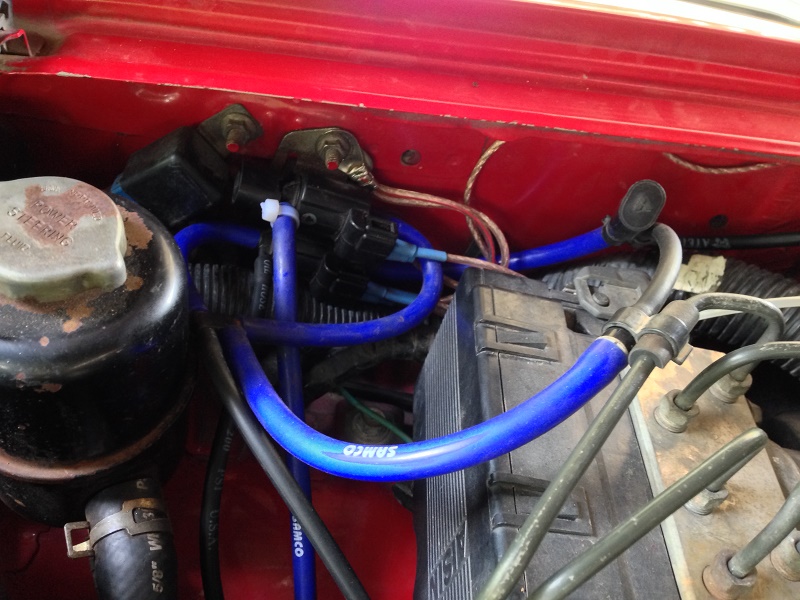

       ย้ายมาไว้ตรงนี้ครับ ข้างๆ ABS จะได้ไม่ร้อน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 15:00  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30879

คำตอบที่ 8

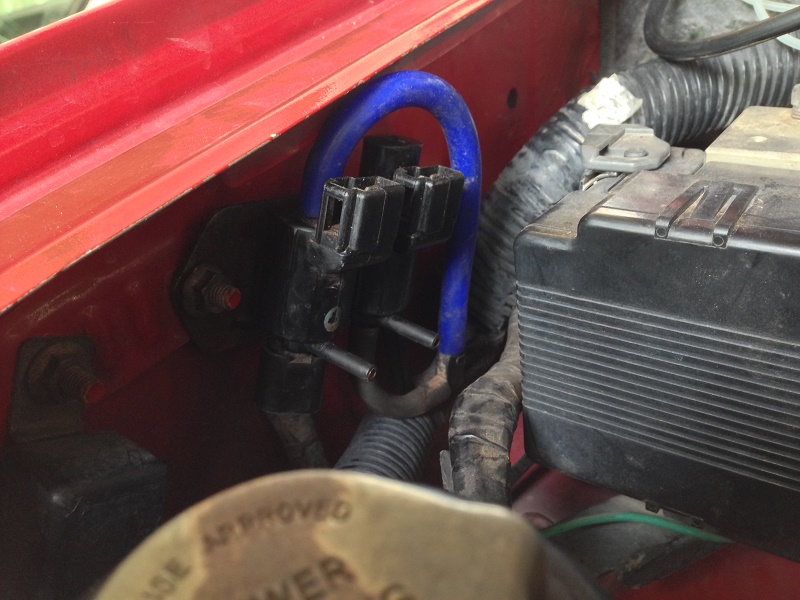

       จัดมุมนิดหน่อย ให้น้ำไม่ขังที่หัวและที่ตัวกรองลมดูด





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 15:01  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30880

คำตอบที่ 9
       เดินสายไฟใหม่เลยครับ ไม่สนใจสายที่ถอดออก เพราะสายที่ถอดออกมาจากกล่องควบคุม (ECU) ผมไม่ใช่ ผมจะใช้การต่อตรงผ่านสวิตช์ แต่มีการปรับเปลี่ยนนิดหน่อย โดยการสลับสายลมที่ออกจากโซลินอยไปยังชุด Actuator จากแต่ก่อน เข้า 2WD มีไฟมาเลี้ยงโซลินอยตลอด เข้า 4WD ตัดไฟเลี้ยงโซลินอย แก้มาเป็น เข้า 2WD ไฟไม่เลี้ยงโซลินอย เข้า 4WD ไฟเลี้ยงโซลินอย (เป็นการถนอมโซลินอยไม่ให้ทำงานตลอดเวลา) พูดง่ายๆก็แค่สลับปลายสายด้านล่างจากเหลืองเป็นน้ำเงินและจากน้ำเงินเป็นเหลืองแค่นั้นหละครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 15:06  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30881

คำตอบที่ 10

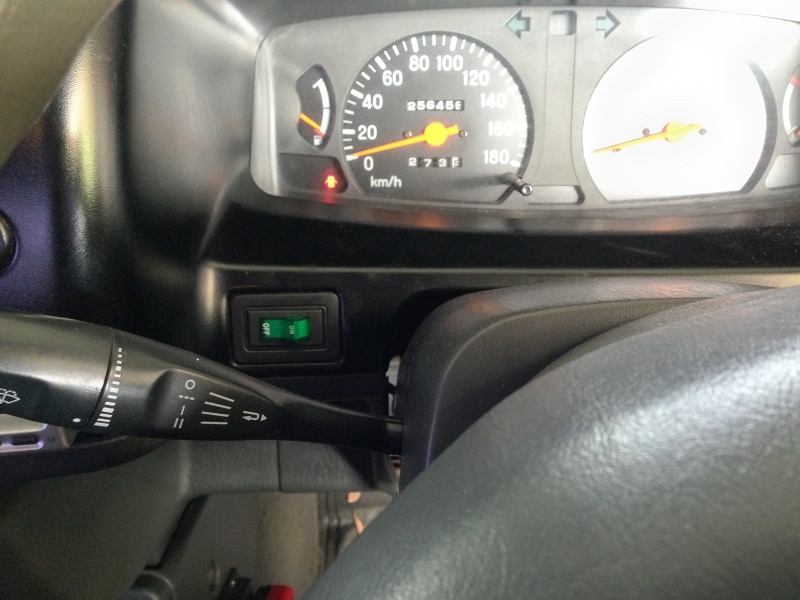

       สวิตช์ควบคุมครับ ถ้าปิดอยู่ก็เป็นขับสอง ถ้าเปิดเพลาหน้าก็ต่อกันกลายเป็นระบบขับสี่ จะให้ดีต้องเป็นสวิตช์ที่มีไฟในตัวเวลาเปิดนะครับ จะได้ไม่ลืมปิด





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 15:08  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30882

คำตอบที่ 11

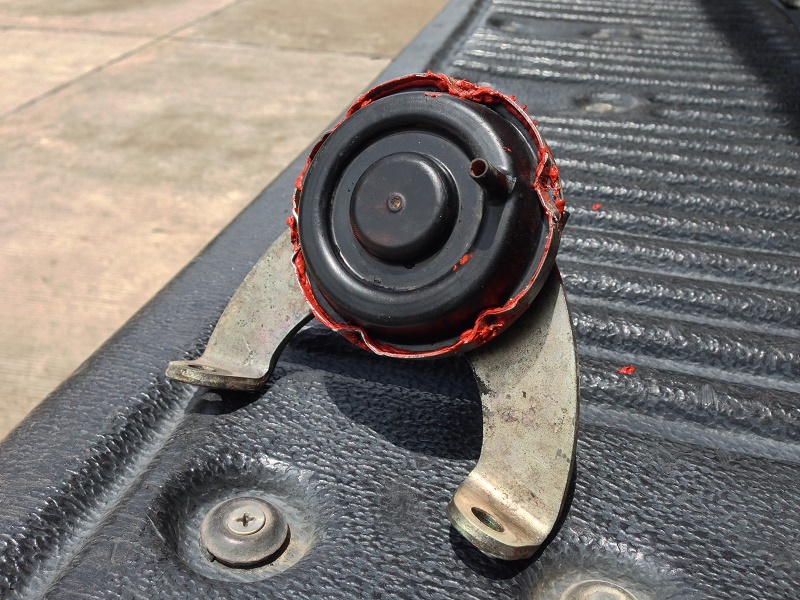

       ตากแดดจนแห้งแล้ว จับมาประกอบเข้าแบบเดิมครับ หมุนขาล็อคให้ถูกทางนะครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 15:09  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30883

คำตอบที่ 12

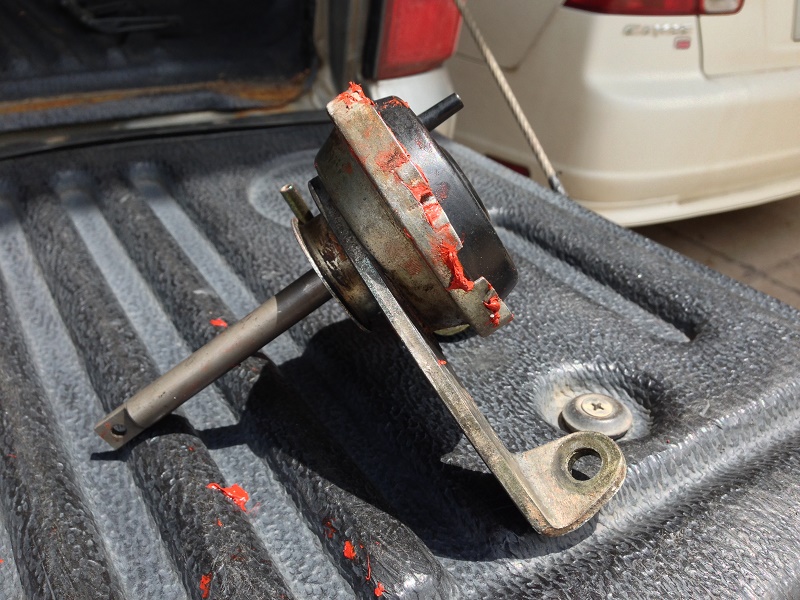

       อีกรูป





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 15:10  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30884

คำตอบที่ 13
       หลังจากประกอบทุกอย่างเสร็จ ทดลองวิ่งดูโดยวิ่งทางลูกลัง เข้า 4wd แต่ไม่เปิดสวิตช์ เพลาหน้าไม่ต่อหมุนแต่ล้อหลัง = ผ่าน
ลองเปิดสวิตช์ ล้อหมุนทั้งหน้าและหลัง = ผ่าน
ไม่สะใจเลยวิ่งลงไปแช่โคลน เข้าเกียร์ 4L ยังไม่เปิดสวิตช์ หมุนแต่ล้อหลัง ขึ้นจากโคลนไม่ได้ เลยกดสวิตช์(กรุณากดตอนรถนิ่งๆเพราะเป็น 4L) ล้อหมุนทั้งสี่ล้อ ขึ้นมาจากโคลนได้ สบม. สรุป ถอดกล่องออกไปเลย ไม่มีความหมายกับผมแล้ว



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 15:14  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30885



คำตอบที่ 14
       พี่ๆมีอะไรแนะนำหรือเตือนบอกด้วยนะครับ เผื่อผมคิดผิด



รถที่ใช้อยู่เป็นรุ่นที่มีระบบABSหรือเปล่าครับ ถ้ามี
มีทั้ง ABS and Air bag ครับ แต่ตอนนี้ไฟที่สองยังปกติอยู่ครับ
จาก : strmotor(strmotor) 31/8/2556 21:16:57 [202.29.6.210]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 เสาร์, 31/8/2556 เวลา : 15:15  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30886

คำตอบที่ 15




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ongart จาก 01/Strado 14.207.44.52 เสาร์, 31/8/2556 เวลา : 20:46  IP : 14.207.44.52
edit แก้ไขคำตอบ   delete ลบคำตอบ 30888

คำตอบที่ 16
       ผมเปลี่ยนใหม่ หลายพันอยูครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

tigerthai2 จาก นายเสือ 119.42.106.127 เสาร์, 31/8/2556 เวลา : 21:41  IP : 119.42.106.127
edit แก้ไขคำตอบ   delete ลบคำตอบ 30892

คำตอบที่ 17
       คับกท.นี้มีประโยชน์มากครับเพราะเห็นเพื่อนสมาชิกมีปัญหาเรื่องนี้กันบ่อยมากๆ


 แก้ไขเมื่อ : 3/9/2556 1:12:23

 แก้ไขเมื่อ : 16/9/2556 6:09:38



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

kiddee จาก kid 49.230.184.70 อังคาร, 3/9/2556 เวลา : 00:48  IP : 49.230.184.70
edit แก้ไขคำตอบ   delete ลบคำตอบ 30929

คำตอบที่ 18


 แก้ไขเมื่อ : 16/9/2556 6:10:15



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

kiddee จาก kid 49.231.102.11 อังคาร, 3/9/2556 เวลา : 01:07  IP : 49.231.102.11
edit แก้ไขคำตอบ   delete ลบคำตอบ 30930

คำตอบที่ 19




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

strmotor จาก ตะวันตัดบูรพา 202.29.6.210 อังคาร, 3/9/2556 เวลา : 13:41  IP : 202.29.6.210
edit แก้ไขคำตอบ   delete ลบคำตอบ 30936

คำตอบที่ 20






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

พ่อปลาเข็ม จาก 58.11.203.175 เสาร์, 7/9/2556 เวลา : 09:37  IP : 58.11.203.175
edit แก้ไขคำตอบ   delete ลบคำตอบ 30983

คำตอบที่ 21
       ยอดมากครับ อยากทำมั่งแต่บอกตรงๆไม่มีความสามารถครับ ใช้งบเท่าไรครับ และรับทำไม๊ครับ โทร 0863663303



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

momogwagon จาก 171.7.118.216 จันทร์, 9/9/2556 เวลา : 12:22  IP : 171.7.118.216
edit แก้ไขคำตอบ   delete ลบคำตอบ 31003

คำตอบที่ 22
       รับทำคงไม่ไหวครับ แต่ถ้าโทรมาปรึกษาได้เสมอครับ 0872210900 ต้อมครับ อยู่เมืองเลย
