คำตอบที่ 1


มาถึง ของที่ต้องหามาทำน่ะครับ

1. LED จำนวน 2 ชิ้นเลือกสีที่ชอบ ได้แบบ Super bright ก็ดีครับ
2. สายไฟ ยาวๆ สัก 2 เมตร
3. Resistor 1/2w ค่า 470 ohm(อ่านว่า โอม(เพี้ยง) ) 1 ตัว
4. ท่อยางขนาดสัก 4mm มั้งเอาที่มันใส่ หลอด LED ที่เราซื้อมาได้อ่ะครับ

แค่นี้มั้งครับที่นึกได้ แต่ที่ควรจะทำก่อนก็คือ
1.หาสายไฟที่ต่อกับ สวิทประตูให้ได้ซ่ะก่อนเพราะเราต้องโยงสายจาก คอพวงมาลัยมาหามัน เอาจุดที่ไกล้ที่สุดหละกัน สาเหตุที่ต้องหา ก็เพราะว่า เราจะให้มันติดก็ต่อเมื่อเราเปิด ประตูรถเท่านั้น ซึ่งสวิทประตู จะเอาไฟลงตัวถังหรือ กราวน์นั่นเอง
2. ดูกุญแจของคุณซ่ะก่อนว่ามันมี Sensor ลืมถอดกุญแจอยู่ก่อนหรือเปล่า ถ้ามี อาจจะลำบากหน่อย ต้องเลือกเอา จะเอาสวยหรือเสียง ส่วนของผมมีแต่ พลาสติกดำเหมือนเป็น บุช เฉยๆสวมไว้ ก็ถอดตัวนั้นออก ก็ได้เรื่อง
3. แผงคอพวงมาลัย ของรถ รื้ออย่างไร ของผม น็อต 5 ตัวเป็นเกลี่ยวปล่อย เอาน็อตออกแล้วก็ ปลดสลักตรงๆขอบ ก็หลุดแล้ว ของคนอื่นไม่รู้น่ะครับ เพราะผมมีรถคันนี้คันเดียว 555
แค่นั้นครับ

คำตอบที่ 2
       เอ้อลืมของอีกอย่าง "ท่อหดครับ" 1 เส้น ที่ต้องเตรียมด้วย

รูปข้างบน ผมทำพร้อมกับ ติด turbo timer จึงเอาสายไปเข้า socket รวมกัน

แต่ มาเรื่องไฟกุญแจก่อน การต่อ LED เข้ากับ R(ไม่อยากเรียกลุงแล้ว) ให้หัน LED แบบเอาขาชนกันแล้วให้ขั้วอยู่ด้านเดียวกันด้วย อย่างงน่ะ เสร็จแล้วบัดกรีเข้ากับ R ที่ขั้วใหนก็ได้ ปกติจะบัดกรีเข้ากับขาไฟบวก และให้ตัดขาให้เหลือสั้นที่สุดเท่าที่ทำได้

จากนั้นก็บัดกรีสายไฟเส้นแรกเข้ากับ ขาของ LED ที่เป็น ขั้วบวก ซึ่งจะเป็นขาที่ ขั้วในตัวหลอดเล็กสุด จากนั้นตัดท่อหด ยาวสัก 1 นิ้วสอดเข้าไปในสายเตรียมรอไว้ก่อน เตรียมไว้สำหรับไปบัดกรี ที่ขั้วสวิทช์กุญแจที่เป็นไฟ 12V.

แล้วก็สอดสายอีกเส้นที่ยาวหน่อยน่ะกะว่าไปถึง สายของสวิท ประตูที่คุณหมายตาไว้ เข้ากับท่อหด แล้วก็ไปบัดกรีกับขา LeD ที่เหลือ
แล้วก็จัดขาให้เรียบร้อย สวมด้วยท่อหด แล้วก็ลนด้วยไฟ สักพักท่อหดก็จะหดสมชื่อรัดทุกอย่างให้มั่นคงพอสมควร

คำตอบที่ 3
       มาถึงถุงยาง เอ้ย ท่อยาง ตัดให้ได้ขนาดพอดีกับรอบวงของสวิท กุญแจ เกินไว้ก่อนแล้วมาตัดออกทีหลัง

สวมท่อยางเข้ากับ LED ทั้งสองด้าน เหมือนรูปข้างบนโน้น นำไปทาบกับกุญแจว่าพอดีหรือยัง ซึ่งถ้าทำได้พอดีจริงๆ มันจะรัดเอาไว้โดยที่เราไม่ต้องไปทำอะไรกันมันแล้ว

จากนั้นโยงสาย ที่เป็นขั้ว บวก ของLeD ไปบัดกรีกับ ขั้ว12V ของสวิทกุญแจ ส่วนอีกเส้นก็นำไป ต่อเข้ากับ สายไฟสวิทประตู เสร็จแล้วครับ



รายละเอียดบางอย่าง อาจจะขาดตกไป ด้วยทำได้เท่านี้ คิดไป พิมพ์ไป ไม่ได้ร่างเอาไว้ก่อนครับ

ที่ต้องระวังก็คือ การเิดินสาย ควรทำใ้ห้เรียบร้อยที่สุด ระวังอย่าไปพาดเข้ากับ แป้นเบรก คลัช หรือคันเร่ง เดี๋ยวมันจะขาดซ่ะก่อน

จริงๆแล้ว ตอนต่อสายเข้ากับ LED ก็ควรทำการทดสอบข้างนอกก่อน โดยหา แบตลูกเล็กๆ 12 โวลท์มาทดสอบก่อน เอามาลงในรถ ไม่งั้นถ้ามันไม่ผ่าน จะต้องรื้อยาว พอดีผมมีของ UPS อยุ่หลายก้อนก็เลยสะดวกหน่อย

ลองทำดูครับ เบื่อแล้วก็ดึงออก ทำแก้เซ็งครับ

คำตอบที่ 4


คำตอบที่ 5

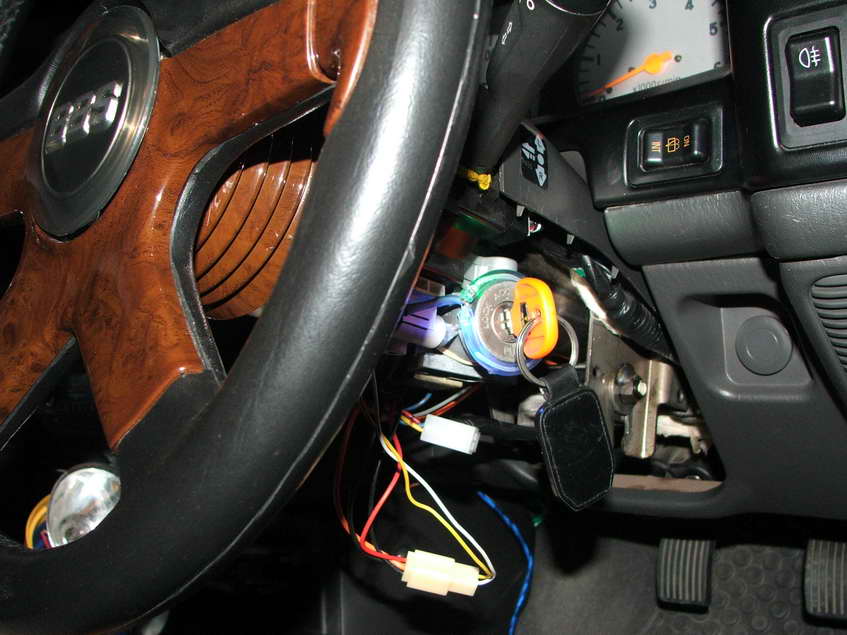

       อันนี้เทียบให้ดู

เปิดแฟลช

คำตอบที่ 6

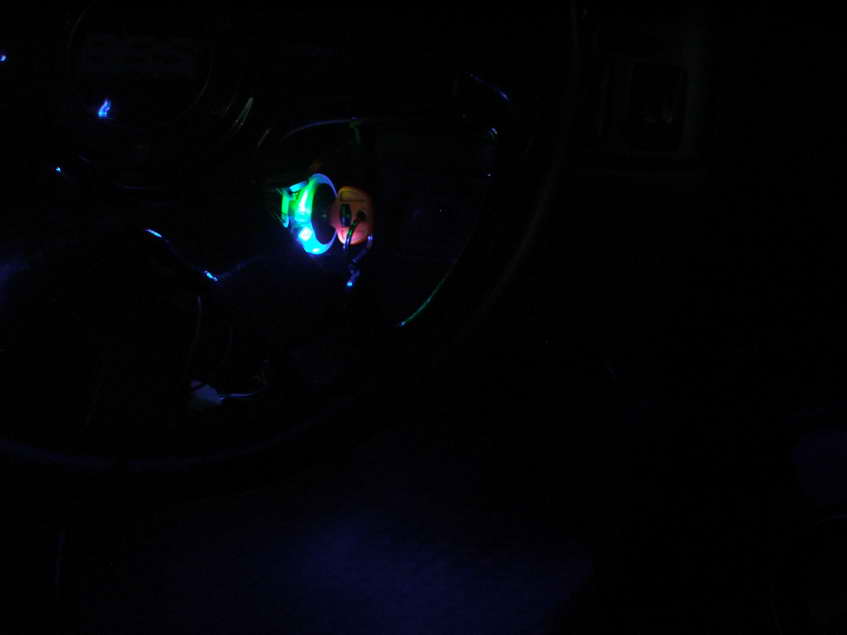

       อันนี้ มืดๆ เลย

คำตอบที่ 7
       ว้าว.....เจ๋งเจงๆ


ใน rcweb มีคนรับทำอยู่ รู้สึกจะคันละ 350.- อะครับ ถ้าเอาแบบไฟค่อยๆดับ ต้องเสียตังเพิ่มกล่องวงจรอีกต่างหาก...


ไว้ว่างๆจะลองเล่นดูบ้าง...ขอบคุณท่านhi-techที่นำวิทยายุทธ์มาบอกเล่ากันครับ...

คำตอบที่ 8
       อยากได้จัง อิอิอิ

คำตอบที่ 9
       คราย อยากได้ แลก กะ หละกัน

คำตอบที่ 10
       เมื่อวานลองต่อไฟรูกุญแจ ลองต่อจากสวิตประตูเวลาเปิดไม่ติดแต่เวลาปิดไฟติด ไม่เป็นผลสำเร็จ
รบกวนแนะนำการต่อด้วยครับ

คำตอบที่ 11
       ขั้ว บวก ของLeD ไปบัดกรีกับ ขั้ว12V ของสวิทกุญแจ ส่วนอีกเส้นก็นำไป ต่อเข้ากับ สายไฟสวิทประตู เสร็จแล้วครับ

ขั้วบวก ของ LED ก็คือ ขาที่ยาวที่สุด อีกขาก็จะเป็นขั้วลบ

ของคุณสัญนิษฐานว่า ต่อกลับขั้วมั้งครับ งงงงงงงงงง ครับ บังเอิญผมก็ยังไม่กล้า ต่อกลับขั้วดูอะครับ

ลองสลับขั้วสายดูน่ะครับ

คำตอบที่ 12
       มีแต่งไฟ หรี่ ด้วยไหมครับ

คำตอบที่ 13
       พอจะมีภาพให้ดูไหมครับ บริเวณที่ต่อไฟ

คำตอบที่ 14
       ลืมบอกผมใช้รถ strada cap 2800 เหมือนคุณ hi-tech
อยากได้ อยากได้

คำตอบที่ 15

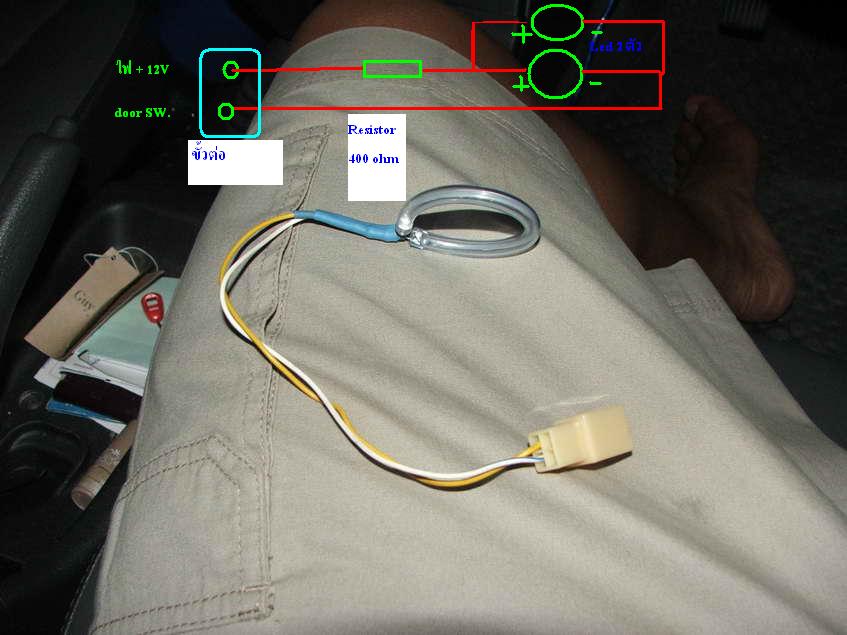

       ต่อไฟก็ ตามรูปน่ะครับ พอทำเสร็จแล้ว หุ้มด้วยท่อหด ก็ได้ตามภาพเลย

พอดีไม่ได้เอารูปตอน กำลังประกอบ เพราะไม่แน่ใจว่ามันจะ เวิร์ค(พ้อยท์) ไหม

คำตอบที่ 16

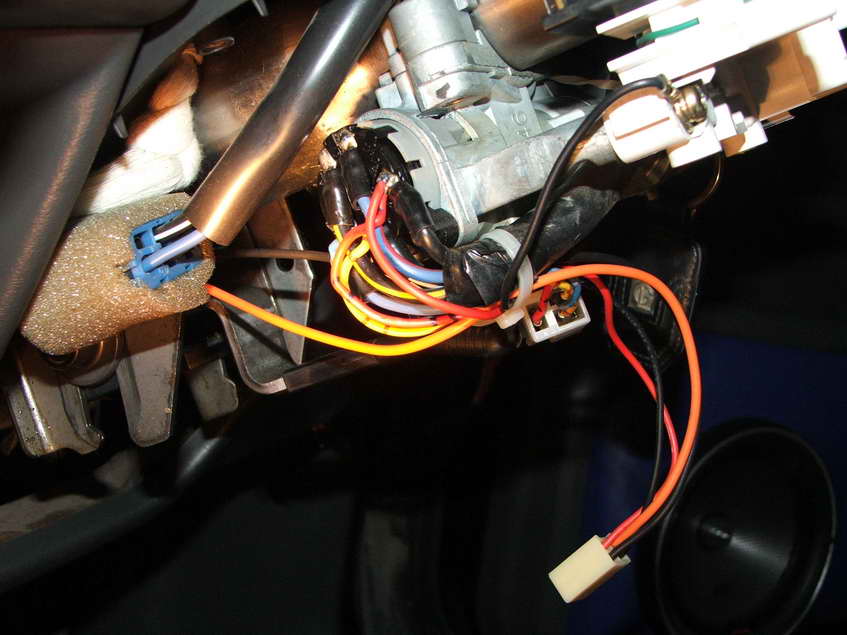

       ส่วนไฟ +12V ก็เอาจากตรงนี้เลยครับ ตรงสายไฟสีแดง เส้นเล็กตรง ขั้วของ สวิทกุญแจ น่ะครับ ผมบัดกรีเอาไว้อ่ะครับ แล้วก็เอามาเข้า Socket รอไว้ตามรูป พร้อมด้วยสายสีดำ โยงไปที่ door sw.

ใน Socket ที่ผมทำนั้นจะมีสาย สีดำสองเส้น เส้นแรกก็ กราวน์ เพื่อไว้ต่อ timer ส่วนอีกเส้นไป door sw. แล้วก็สายสี แดงก็คือ ไฟ +12V. แล้วก็สีส้ม อันนี้ไป hand brake sw. สำหรับ timer เช่นกัน

คำตอบที่ 17
       สวม ป้าบบบบบ เข้าให้

คำตอบที่ 18

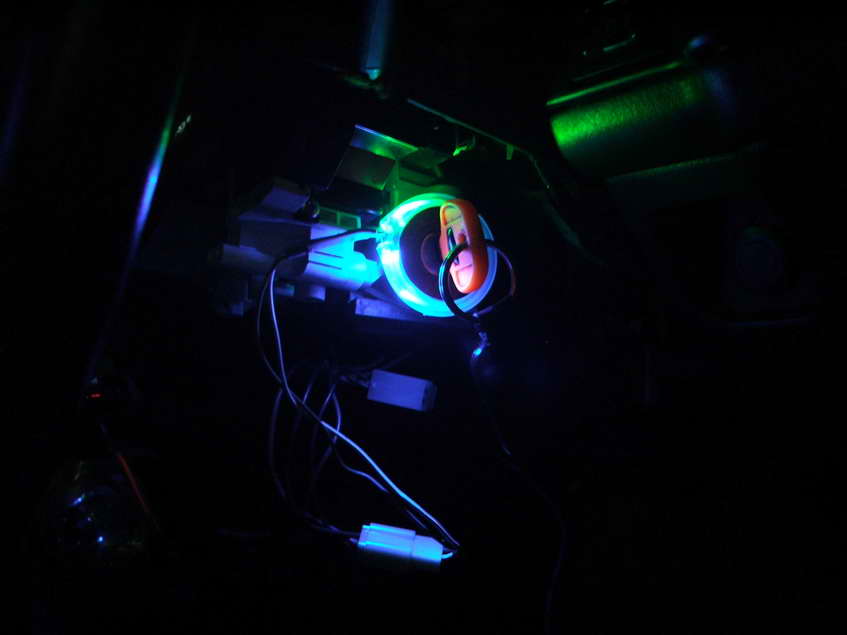

       ก่อนปิดฝา

คำตอบที่ 19
       ก่อนปิดฝาครอบ





พอปิดฝาครอบ ก็เป็นเหมือนรูปด้านบน โน้น

คำตอบที่ 20
       อันนี้เล่นกะไฟหรี่ ครับ เอาไฟหรี่ มาต่อเข้ากับ ไฟบนหลังคาของ carryboy ด้วย ดังนั้นท่านใด เห็นรถที่มีไฟหรี่ บนหลังคาหลังยาวๆ สงสัยได้เลย ไม่ใช่ใครแน่ๆ

ต่อ R 1 ตัว กับ Diode อีก 2 ตัวน่ะครับ ในรูปลืมใส่ อีกตัวก็ต่อตรงสายไฟเบรก ก่อนมาบรรจบ กับไฟหรี่

diode ต่อเพื่อไม่ให้ไฟวิ่งย้อนกลับไปหากัน เช่นเปิดไฟหรี่ ถ้าไม่ต่อ Diode ที่สายไฟเบรก ไฟก็จะไปติดที่หลอดไฟเบรกด้วย กลับกัน ถ้าไม่ต่อ diode ที่สายไฟหรี่ ตอนเราเบรก ไฟเบรกก็จะวิ่งไปหาไฟหรี่ด้วย

คุณสมบัตของ diode ก็คือ ให้ไฟวิ่งได้ทางเดียว ไปได้กลับไม่ได้ งงงงง ใหม ขึ้นอยู่กับว่าเราจะให้ไฟ + หรือ - ผ่าน และไม่ผ่าน

กรณีในรถยนต์ ก็กันเฉพาะไฟ + เพราะมันมีแค่ + กับ ลบ เท่านั้น อ้าวววว งงงไปอีกแร้วว

คำตอบที่ 21
       จะลองอีกครั้งครับ ขอบคุณครับ

คำตอบที่ 22


คำตอบที่ 23
       เพิ่มเติมอีกสะหน่อยครับ ให้กระแสผ่าน LED 10 mA (กระแสใช้เลี้ยง LED โดยประมาณ) และความต่างศักย์คร่อม LED 2 volt
ถ้าต่อกับกระบะถ่าน 6 โวลต์ ต้องใช้ตัวต้านทาน 400 โอห์ม มาต่ออนุกรม แต่ถ้าต่อกับแหล่งจ่ายไฟตรง 12 โวลต์ ต้องใช้ตัวต้านทาน 1000 โอห์ม มาต่ออนุกรมใช้กฎของโอห์มครับ

คำตอบที่ 24

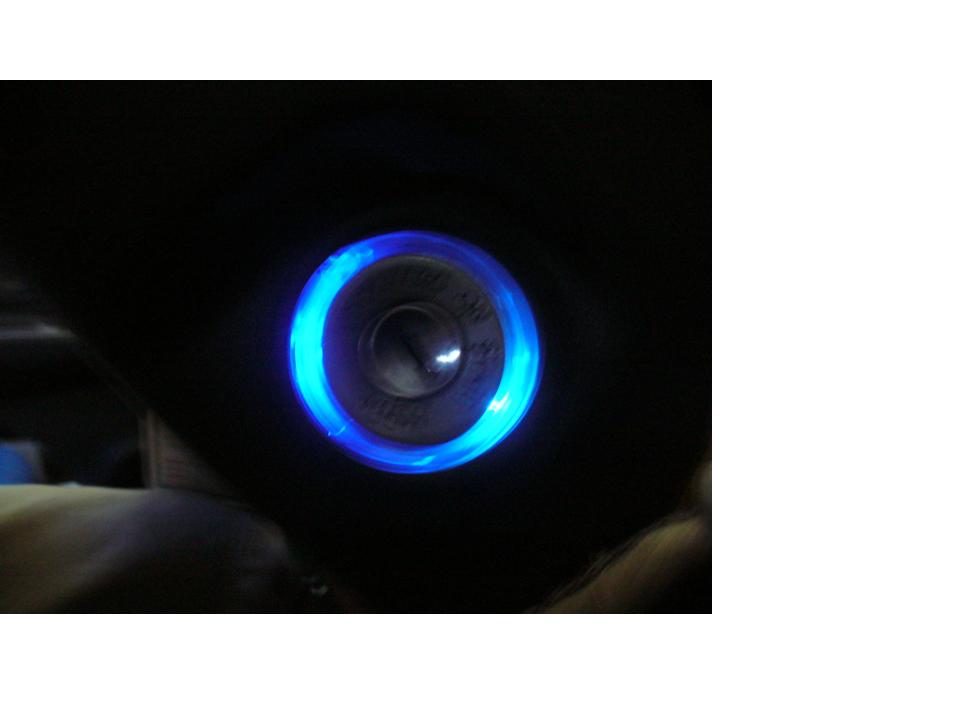

       มาแล้วครับ ติดตั้งเสร็จแล้วมีภาพมาให้ดู ขอบคุณพี่ที่ให้คำแนะนำ

คำตอบที่ 25
       เก่งจังครับ
