คำตอบที่ 1

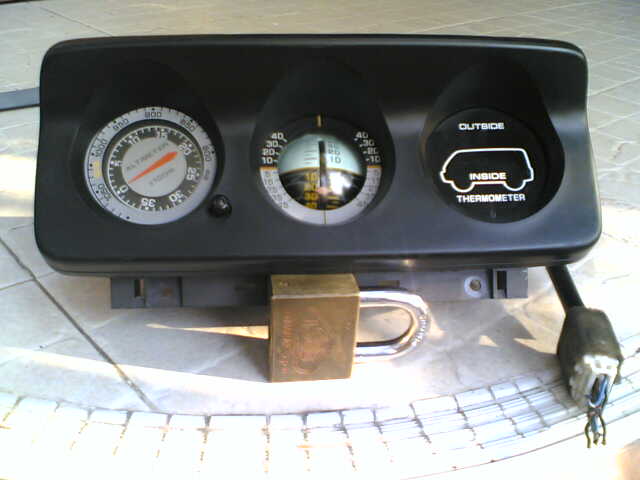

       แลนด์มิเตอร์แบบนี้ครับ
(ขออนุญาตินำรูปมาลงหน่อยนะครับ)

แสดงความคิดเห็นย่อย

คำตอบที่ 2
       ตอบจากความจำนะครับ อาจจะผิดได้ มันเป็นเทอร์มิสเตอร์ค่า 1.2K ohm ซื้อบ้านหม้อในพลาซ่าติดแอร์ร้านที่ขาย ไอซี ทรานซิสเตอร์มีเกือบทุกร้าน ซื้อปลีกตัวละไม่ถึงสิบบาท

ใช้สองตัวคือ วัดภายในรถให้ซุกอยู่แถวๆหน้าพัดลมแอร์ และนอกรถจะอยู่ใต้ไฟหน้าซ้ายตรงรูลมเข้า

ระหัสสีสายให้เปิดหลังไล่สายดู ตัววัดภายนอกน่าจะเป็นน้ำตาลกับน้ำตาลคาดดำ อีกคู่หนึ่งตัววัดภายในจำไม่ได้ สีดำเป็นสายลงตัวถัง สีแดงคาดดำเป็นไฟบวก ดำคาดเหลืองเป็นไฟส่องสว่าง

ลองไล่ดูครับไม่น่าต่างกันมากเพราะขุดเอาจากความจำล้วนๆ

แสดงความคิดเห็นย่อย

คำตอบที่ 3


แสดงความคิดเห็นย่อย

คำตอบที่ 4
       อ.วอน ขอบคุณมากครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 5
       ผมไล่สีของสายไฟมาแล้วครับ เผื่อท่านใดอยากเอาไปต่อ จะได้ไม่ต้องรื้อให้เสียเวลา มีทั้งหมด 8 เส้น
*** สีสายไฟที่เชื่อมอยู่กับแผ่นปริ้นท์ กับสีสายไฟปลายปลั๊กเสียบสีมันไม่เหมือนกันนะครับ ที่ผมลงนี้คือสีปลายสายครับ

L = เขียว คาด ขาว (พ่วงเปิดไฟหน้ารถ)
IG = ฟ้า คาด ขาว (เข้าสวิทซ์กุญแจ ACC)
G = ดำ แต้ม น้ำตาล / ดำ คาด เหลือง
IN = ฟ้า คาด เขียว
IN = เขียว แต้ม ดำ
OUT = ดำ คาด แดง
OUT= น้ำตาล คาด ดำ

แสดงความคิดเห็นย่อย
