มาตรวัดรอบเครื่อง ตอบ

จาก DragonHero NFC157
IP:58.147.11.219

ศุกร์ที่ , 2/12/2548
เวลา : 15:40
อ่านแล้ว = ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้ แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน
        สวัสดีครับ

ที่เคยถามเรื่องมาตรวัดรอบเครื่องมีปัญหา แต่ไม่มีคนตอบ ตอนนี้เพิ่งได้กล้องถ่ายรูปมา เลยเอาวิธีตรวจเช็ค และสันนิษฐานตำแหน่งที่น่าจะเสียครับ
จากกระทู้เก่าที่มีอยู่ 2 กระทู้มีปัญหาคล้ายๆกัน คือ เวลาเครื่องรอบเบาแล้วเข็มมันตกลงไปที่ 0 เลยมาบอกวิธีการตรวจเช็คครับ

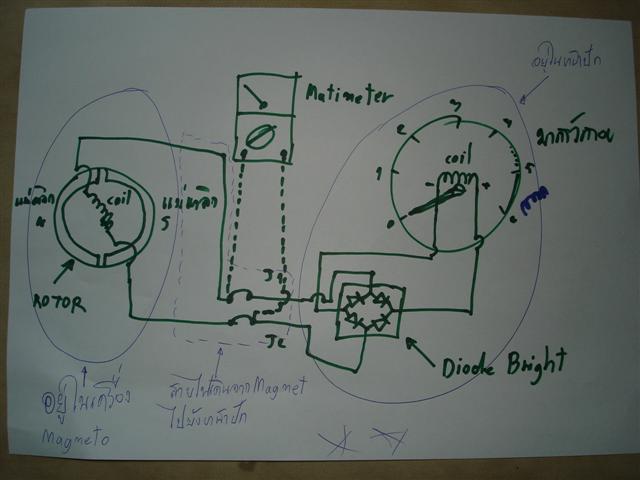

อย่างแรกของอธิบายการทำงานก่อนครับ ดูรูปภาพด้านล่างประกอบเอาครับ

ส่วนที่ 1 แม็กนีโตเป็นส่วนที่ฝังอยู่ในเครื่องครับ โดยเครื่องยนต์จะทำการหมุนแม่เหล็กโดยมีคอล์ยตั้งอยู่กับที่ แม็กนีโตจะทำหน้าที่กำเนิดไฟฟ้ากระแสสลับครับ

ส่วนที่ 2 ไดโอดบริดจ์ ทำหน้าที่แปลงไฟฟ้ากระแสสลับจากแม็กนีโต เป็นไฟฟ้ากระแสตรงเพื่อส่งต่อไปยังมาตรวัดรอบซึ่งมีหลักการทำงานเดียวกับ DCV โวลต์มิตเตอร์ครับ

ส่วนที่ 3 มาตรวัดรอบมีหลักการทำงานแบบเดียวกับ โวลต์มิเตอร์ครับ เมื่อมีกระแสไหลผ่านขดลวดเข็มก็จะขยับขึ้นครับ







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1

คำตอบที่ 1

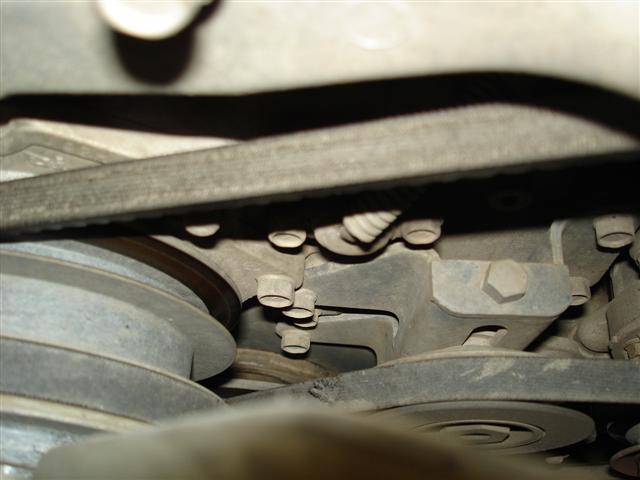

       ส่วนที่เป็นแม็กนีโต ฝังอยู่หน้าเครื่องใกล้ๆกับจุดยึดใบพัดครับ (เห็นเป็นนูนออกมามีน็อตยึด 2 ตัว และมีสายไฟต่อออกมาจากส่วนนูน)





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก d 58.147.11.219 ศุกร์, 2/12/2548 เวลา : 15:44  IP : 58.147.11.219
edit แก้ไขคำตอบ   delete ลบคำตอบ 8519

คำตอบที่ 2
       นำลวดหนีบกระดาษมาคลายออกเป็นเส้นตรง จำนวน 2 เส้น แล้วสอดลงไปยังจุดต่อสาย (ซึ่งตรงกับจุด J1 และ J2 ในภาพบนสุดครับ) มันจะมีอยู่ 2 รู ให้สอดลงไปรูละเส้น โดยแทงลงไปในรูตามสายไฟเดิมครับ
(การสวดลวดเข้าไปอาจรู้สึกแน่นมากๆครับ เวลาสอดเข้าไปจะต้องออกแรงกดมากๆครับ ไม่ต้องกลัวว่าของจะพัง เพราะของมันไม่มีการพังอยู่แล้วครับ เวลาใส่เข้าไปสุดแล้วจะรู้สึก..กึก..แล้วจะกดไม่ลงอีกครับ)

เมื่อกดลงไปสุงแล้วใช้มัลติมิเตอร์ตั้งไปที่ย่านวัดค่าความต้านทานครับ X10 แล้วแตะปลายมิเตอร์ทั้ง 2 ข้างเข้ากับปลายลวด ถ้าเข็มขยับขึ้นแปลว่าใช้ได้แล้วครับ ถ้ายังไม่ขึ้นให้แทงลงไปอีกครับ

เมื่อใช้ได้แล้วให้ เอาตัวหนีบสายไฟมาหนีบลวดทั้ง 2 เส้นครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก DragonHero NFC157 58.147.11.219 ศุกร์, 2/12/2548 เวลา : 16:09  IP : 58.147.11.219
edit แก้ไขคำตอบ   delete ลบคำตอบ 8521

คำตอบที่ 3
       ต่อสายหนีบทั้ง 2 ข้างเข้ากับปลายสายมิเตอร์ ทั้ง 2 ข้างดังรูปครับครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก DragonHero NFC157 58.147.11.219 ศุกร์, 2/12/2548 เวลา : 16:11  IP : 58.147.11.219
edit แก้ไขคำตอบ   delete ลบคำตอบ 8522

คำตอบที่ 4
       ลืมรูปครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก DragonHero NFC157 58.147.11.219 ศุกร์, 2/12/2548 เวลา : 16:11  IP : 58.147.11.219
edit แก้ไขคำตอบ   delete ลบคำตอบ 8524

คำตอบที่ 5

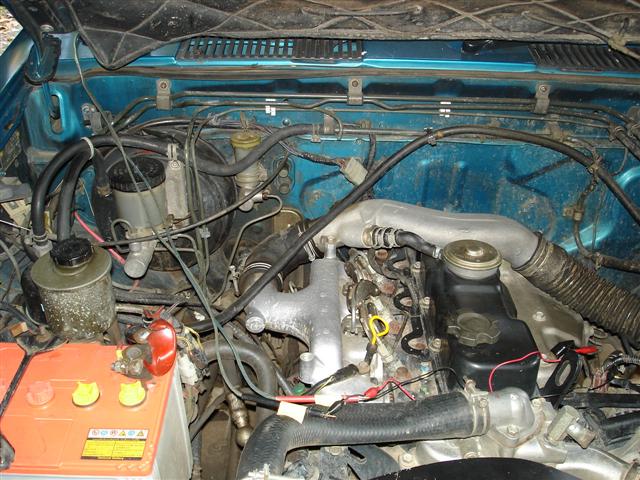

       เอามิเตอร์ไปวางไว้บนกระโปงหน้าครับ โดยเดินสายดังรูป ข้อระวังคือ ห้ามให้ส่วนที่ไม่ได้หุ้มยางของสายไฟทั้ง 2 เส้นโดนกัน หรือสัมผัสกับ ส่วนอื่นของรถที่เป็นโลหะครับ (ข้อนี้เป็นวิธีของแต่ละคนว่าจะเดินสายอย่างไรไม่ให้โดนชิ้นส่วนอื่นๆครับ วิธีการของผมคือเอาเทปกาวแปะไม่ให้ขยับครับ)





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก DragonHero NFC157 58.147.11.219 ศุกร์, 2/12/2548 เวลา : 16:16  IP : 58.147.11.219
edit แก้ไขคำตอบ   delete ลบคำตอบ 8525

คำตอบที่ 6

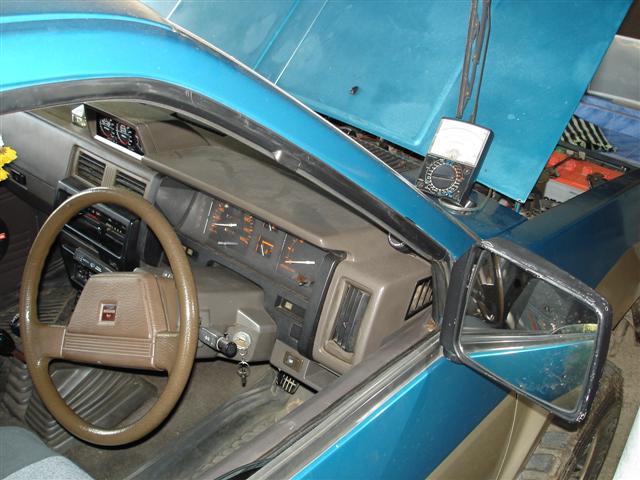

       รูปภาพแสดงการวางมิเตอร์ไว้บนฝากระโปรรถครับ
(รถเก่าน่ะครับ ไม่ค่อยมีเงิน )





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก DragonHero NFC157 58.147.11.219 ศุกร์, 2/12/2548 เวลา : 16:18  IP : 58.147.11.219
edit แก้ไขคำตอบ   delete ลบคำตอบ 8526

คำตอบที่ 7

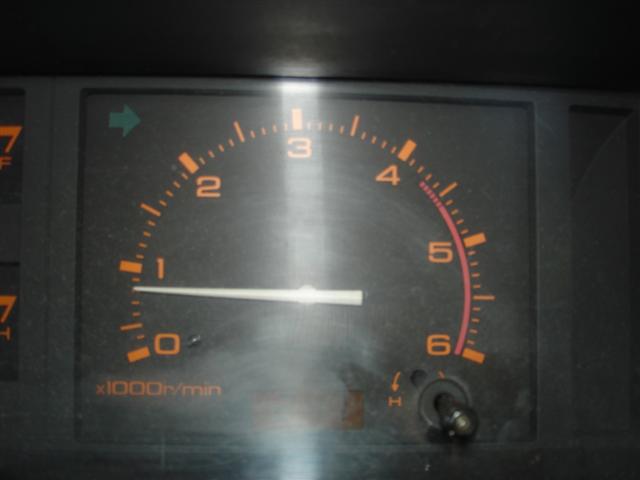

       มาตรวัดรอบเครื่องอยู่ที่ 820 rm/p ปกติรอบเครื่องเดินเบาอยู่ที่ 850 รอบต่อนาที rp/m แต่ในรูปเครื่องมันเย็นครับ เลยไม่ถึง พอเครื่องร้อนจะเกินครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก DragonHero NFC157 58.147.11.219 ศุกร์, 2/12/2548 เวลา : 16:22  IP : 58.147.11.219
edit แก้ไขคำตอบ   delete ลบคำตอบ 8528

คำตอบที่ 8

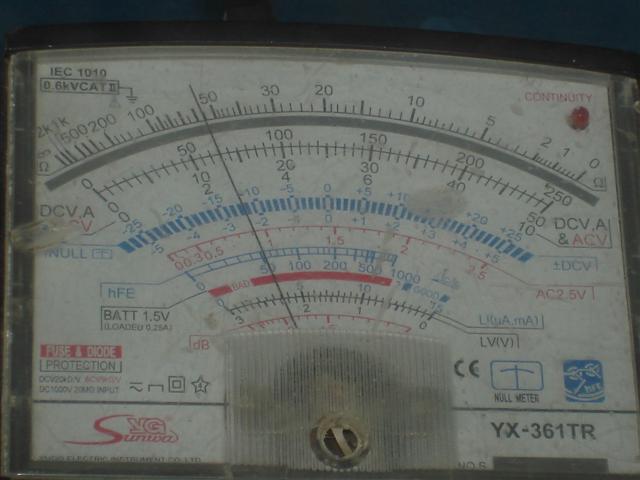

       มัตติมิเตอร์ตั้งอยู่ที่ 2.5ACV (วัดไฟฟ้ากระแสสลับแรงดันไม่เกิน 2.5 V ครับ) จากรูปอ่านค่าได้ 0.65V ครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก DragonHero NFC157 58.147.11.219 ศุกร์, 2/12/2548 เวลา : 16:24  IP : 58.147.11.219
edit แก้ไขคำตอบ   delete ลบคำตอบ 8529

คำตอบที่ 9

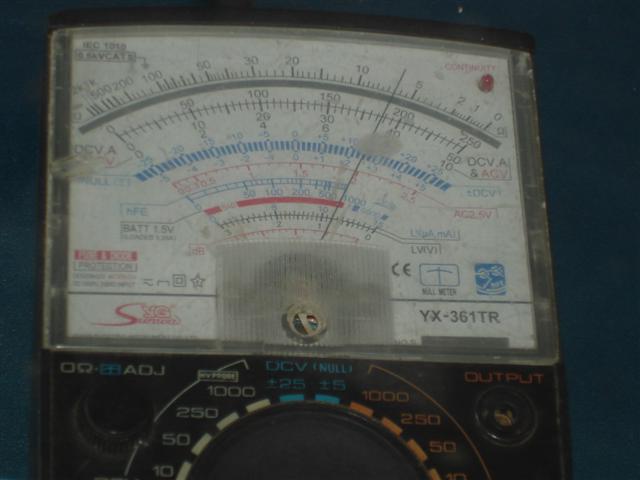

       ที่รอบเครื่อง 2000รอบ/นาที จะมีแรงดัน 1.87VAC





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก DragonHero NFC157 58.147.11.219 ศุกร์, 2/12/2548 เวลา : 16:35  IP : 58.147.11.219
edit แก้ไขคำตอบ   delete ลบคำตอบ 8531

คำตอบที่ 10
       สรุปอาการเสีย

จากข้อมูลใน คำตอบที่ 8 (แสดงระดับแรงดันเมื่อรอบเครื่องเดินเบา)

1. ถ้าเข็ม มัลติมิเตอร์ไม่ขึ้น หรือขึ้นๆลงๆไม่นิ่งปกติ สันนิษฐานอาการเสีย น่าจะเกิดส่วนของ แม็กนีโต(MAGNETO)

2. ถ้าเข็ม มัลติมิเตอร์ขึ้นและนิ่งเป็นปกติ ส่วนมาตรวัดความเร็วกลับขึ้นๆลงๆหรือไม่ขึ้น สันนิษฐานอาการเสีย น่าจะเกิดส่วนของ ไดโอดบริจด์ ซึ่งอยู่ในตัวเดียวกันกับมาตรวัดความเร็ว

ส่วนเรื่องการซ่อมต้องเล่นกันเองหรือไปให้ช่างที่อู่ซ่อมน่ะครับ

สวัสดีครับ




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก DragonHero NFC157 58.147.13.29 ศุกร์, 2/12/2548 เวลา : 18:20  IP : 58.147.13.29
edit แก้ไขคำตอบ   delete ลบคำตอบ 8539

คำตอบที่ 11
       ขอบคุณครับ ผมจะเก็บไว้เผื่อตรวจเช็ค



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก รท 202.149.102.254 ศุกร์, 2/12/2548 เวลา : 22:56  IP : 202.149.102.254
edit แก้ไขคำตอบ   delete ลบคำตอบ 8544

คำตอบที่ 12

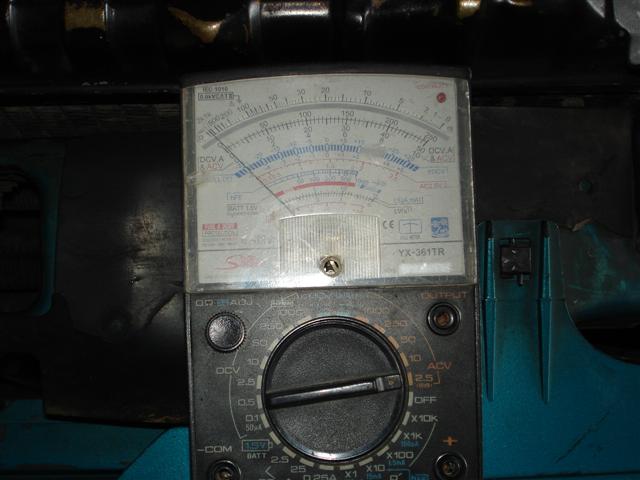

       ตั้งมัลติมิเตอร์ไปที่ย่าน 2.5VAC เพื่อใช้ในการวัดครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก DragonHero NFC157 58.147.10.144 จันทร์, 12/12/2548 เวลา : 13:47  IP : 58.147.10.144
edit แก้ไขคำตอบ   delete ลบคำตอบ 8708

คำตอบที่ 13
       ขอบคุณครับ คุณ NFC 157 เดี๋ยวจะลองดูได้ผลประการใดแล้ว จะมาแจ้งผล (แต่ตอนนี้มันขึ้นปกติอยู่)



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ni 202.41.167.246 จันทร์, 12/12/2548 เวลา : 21:06  IP : 202.41.167.246
edit แก้ไขคำตอบ   delete ลบคำตอบ 8714
