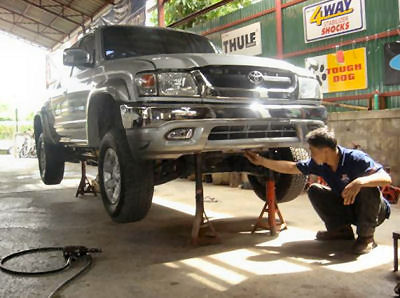

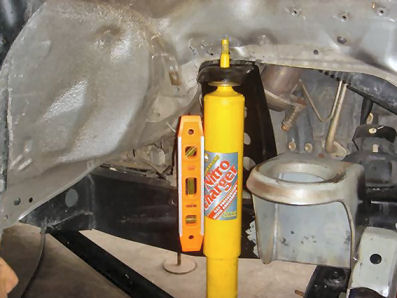

1. ตั้งระดับรถให้ได้ระดับซ้ายขวาและหน้าหลัง เพื่อต้องการให้โครงคัสซีไม่บิดตัว
|
|

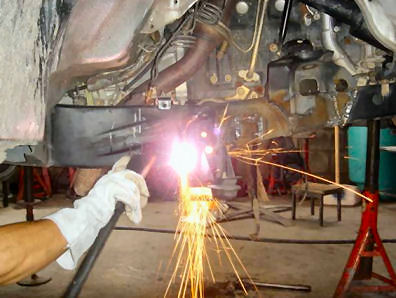

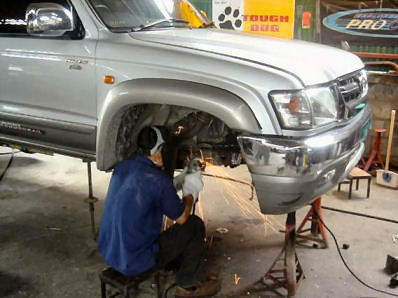

2. ตัดหูกยึดปีกนกและเบ้าโช้คอัพออกด้วยเครื่องตัดเหล็ก PLASMA |
 |
|
 |
PLASMA เป็นเครื่องตัดเหล็กระบบอาร์คด้วยไฟฟ้า และใช้ลมแรงดันสูงเป่าให้เหล็กที่ถูกอาร์คขาดออกจากกัน จึงทำให้งานที่ถูกตัดและคัสซีจะไม่ร้อนมาก ซึ่งการตัดด้วยแก็สจะทำให้โครงคัสซีร้อนจัด ส่งผลให้คัสซีบิดเบี้ยวได้
|
|

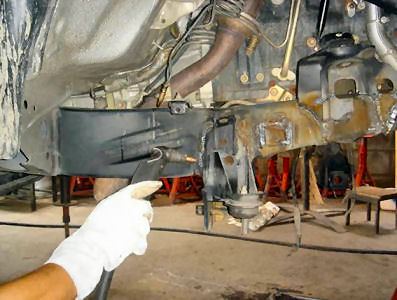

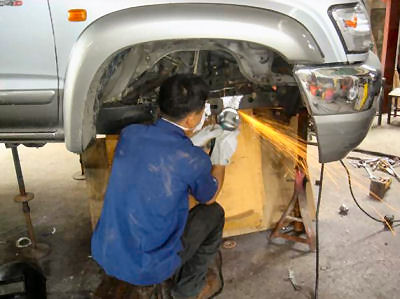

3. ใช้หินเจียร์แต่งส่วนที่เหลืออยู่ออกให้หมด |
 |
|
 |

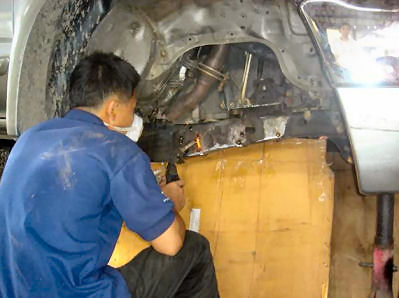

4. ซ่อมผิวด้วยเครื่องเชื่อมระบบ MIG WELDING
|
|

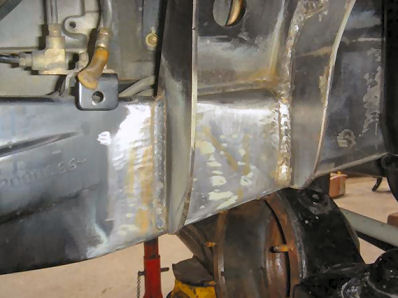

5. แต่งผิวด้วยเครื่องขัดกระดาษทราย |
 |
|
 |

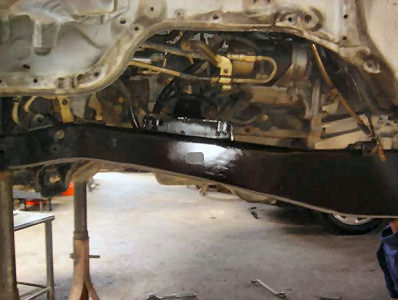

6. ผิวคัสซีที่พร้อมจะติดตั้งอุปกรณ์ |
|

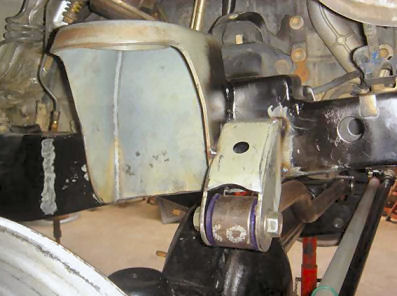

7. ติดตั้งอุปกรณ์หูยึด CONTROL ARM ด้วยแบบจับยึดไม่ให้หูยึดหนีศูนย์ เพื่อป้องกันระยะ WHEEL BASE ไม่เท่ากัน
|
 |
|
 |

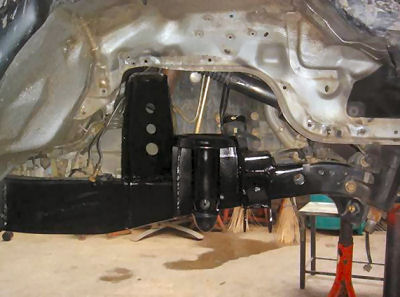

8. ติดตั้งเบ้าสปริงหูยึด PANHARD ROD
|
|
|
 |
|
 |

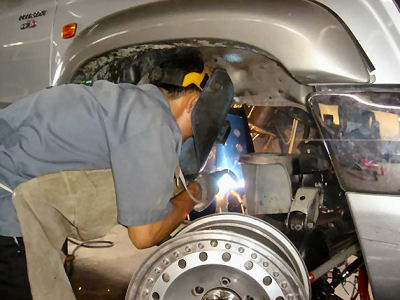

10. เชื่อมด้วยเครื่องเชื่อมเหล็ก ระบบ MIG WELDING
|
|
11. แนวเชื่อมเหล็กระบบ MIG WELDING
|
 |
|
 |

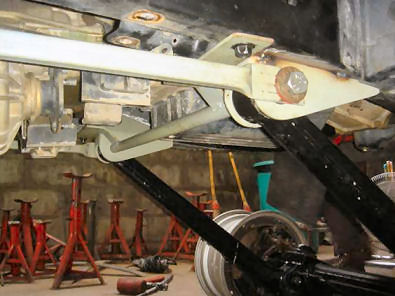

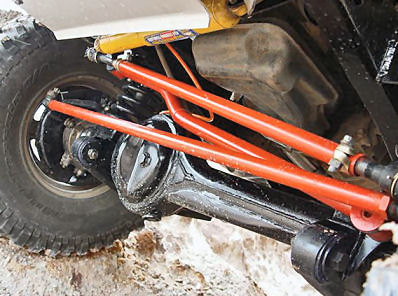

12. อุปกรณ์จุดยึดต่าง ๆ ที่ติดตั้งเสร็จ
|
|

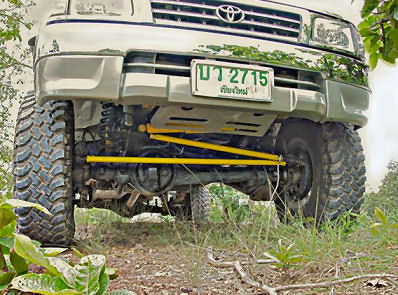

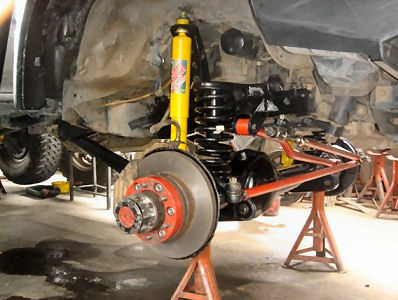

13. ติดตั้งเพลาและอุปกรณ์ต่าง ๆ
|
 |
|
 |

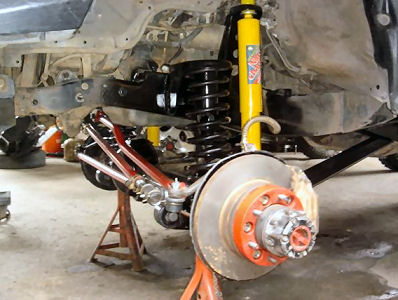

14. อีกมุมหนึ่งของงานที่ติดตั้งเสร็จ |
|

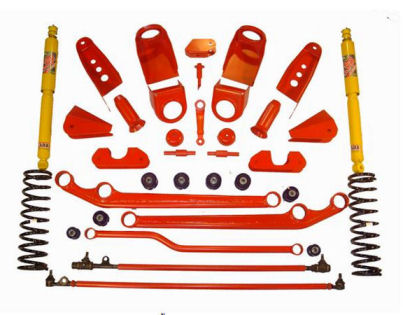

อุปกรณ์ที่ใช้ติดตั้ง TIGER คานแข็งคอล์ยสปริง ผลิตและออกแบบโดยร้านเชียงใหม่ ออฟโรด
|
|
|
|
ขั้นตอนการทดสอบ
|
 |
|
 |

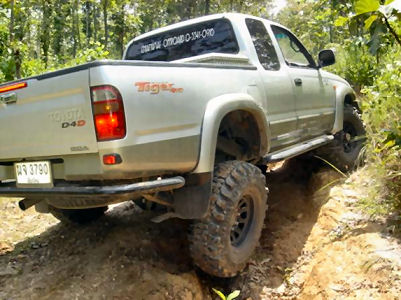

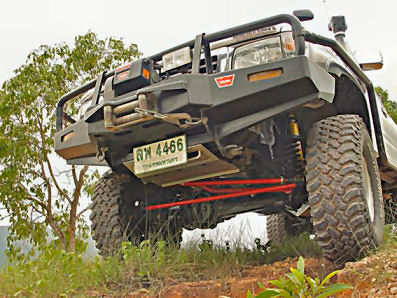

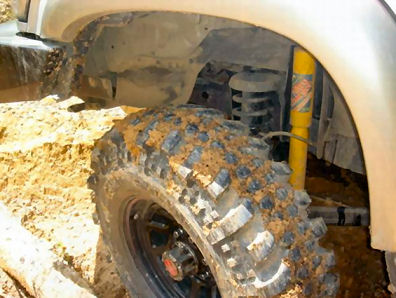

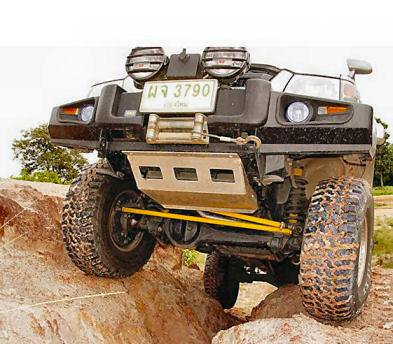

ทำการทดสอบรถหลังจากการติดตั้ง
|
|

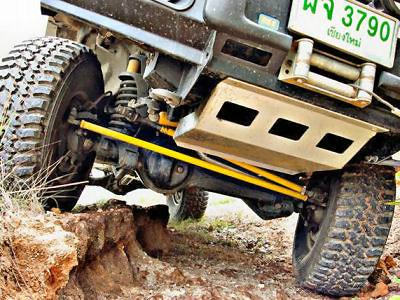

อีกมุมหนึ่งของการทดสอบ |
 |
|

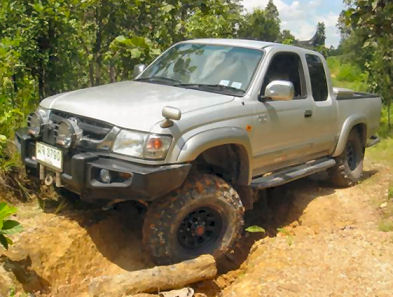

รถที่ทำเสร็จออกมาเป็นผลงานของ
ร้านเชียงใหม่ ออฟโรด
ซึ่งสามารถโทรสอบถามรายละเอียด
ได้ที่เบอร์ 0-5341-0916 ทางร้านยังมีรถที่ทำเสร็จสำเร็จรูป
เป็นคันไว้ขายอีกด้วย |
|
|
|

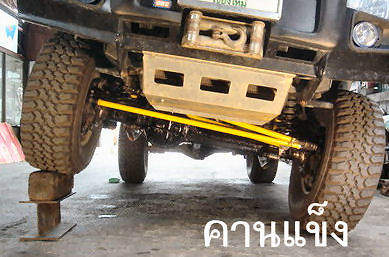

ความแตกต่างของปีกนกและคานแข็ง
|
|
|
|
 |
|
 |

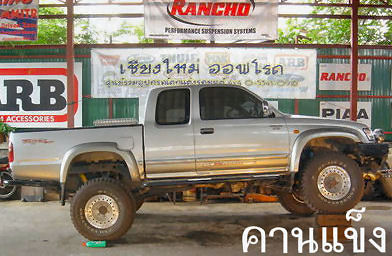

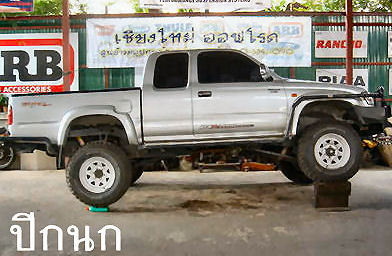

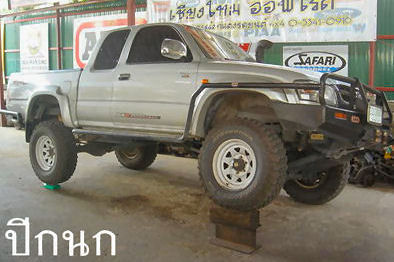

ภาพเปรียบเทียบระหว่างรถภาพบนที่ติดตั้งชุดยก 4” ยาง 32” กับรถภาพล่างที่ทำคานแข็งคอล์ยสปริงยาง 32” ให้สังเกตขวดพลาสติกที่ล้อหลังขวาของรถภาพบนสามารถสอดขวดเข้าใต้ล้อได้
|
 |
|
 |

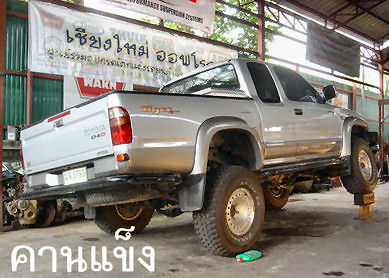

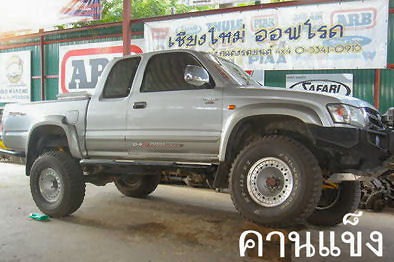

หากเป็นคานแข็ง ล้อหลังขวายังติดพื้นอยู่
|
 |
|
 |

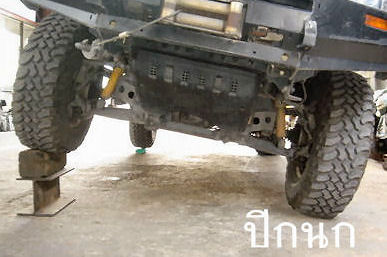

อีกมุมหนึ่งของภาพทดสอบการให้ตัวของรถโดยที่ยกล้อหน้าให้สูงจากพื้นในระดับที่เท่ากัน
|
 |
|
 |
ให้สังเกตขวดพลาสติกที่ล้อหลังขวาของรถทั้ง 2 คัน รถที่ทำเป็นคานแข็งคอล์ยสปริงจะมีการให้ตัวได้ดีกว่า |
|
|
|
