ภาพการทำคอม้าและs-link ผมนำภาพมาให้ดูแบบคร่าวๆ

จาก นายป๋อม
อาทิตย์ที่ , 10/10/2547
เวลา : 10:16
อ่าน = 2107
202.183.135.193

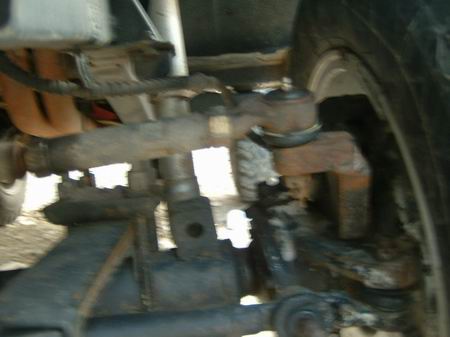

การทำคอม้าของคุณแต้มที่จะต้องทำการแก้ใขใหม่นั้น เหมือนกับตอนที่ผมอธิบายให้ฟัง
ใช้เหล็ก 5 หุน

อย่างแรกในการทำ นำกระดาษแข็ง มาตัดเป็นรุปให้เข้ากับด้านจานเบรค

คำตอบที่ 1
เจาะรูให้ตรงเพื่อทำการใส่น๊อตเข้าไป
เรื่องน๊อตนั้นควรมีความยาวที่พอดีไม่ยาวไปอาจจะไปทำความเสียหายกับจานเบรคได้ และก็ไม่สั้นไปไม่งั้นหลุด

น๊อตที่ใต้องเป็นน๊อตของแท้เท่านั้นเพื่อความแข็งแรง

จาก นายป๋อม 202.183.135.193 อาทิตย์, 10/10/2547 เวลา : 10:21

คำตอบที่ 2

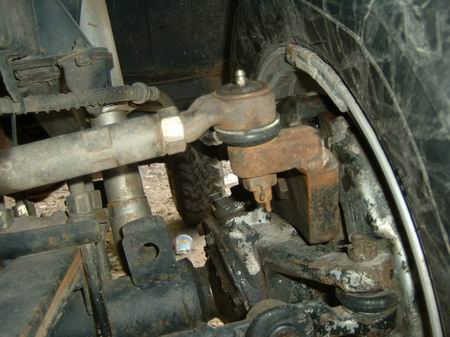

ส่วนเจ้าลูกหมากด้านบนนั้นใช้ของ มิซู สตาด้า ราคา 400 บาท และเกลียวปรับเข้าออก ขวาขซ้าย

เลือกแบบอัดจารบีได้นะครับ

ส่วนคอม้านั้นส่งโรงกลึงทำการเจาะรู โดยเอาเจ้าลูกหมากไปให้โรงกลึงเขาวัดดูด้วยครับ

จาก นายป๋อม 202.183.135.193 อาทิตย์, 10/10/2547 เวลา : 10:27

คำตอบที่ 3

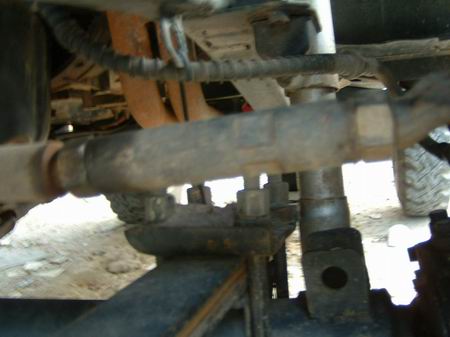

ทำขนาดการวัดให้อยู่ในแนวตรงด้วยนะครับ

จาก นายป๋อม 202.183.135.193 อาทิตย์, 10/10/2547 เวลา : 10:29

คำตอบที่ 4

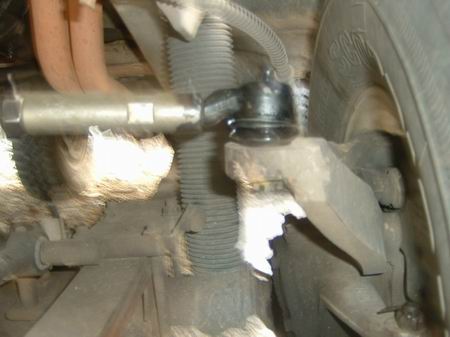

มาดูอีกแบบนึงนะครับ ภาพคอมาอันนี้ทำการดัดหลบเพื่อกรณีการใส่ยางใหญ่ขนาด 33 นิ้ว

การดัดคอม้านั้นให้โรงกลึงดัดให้ได้ครับ

จาก นายป๋อม 202.183.135.193 อาทิตย์, 10/10/2547 เวลา : 10:32

คำตอบที่ 5

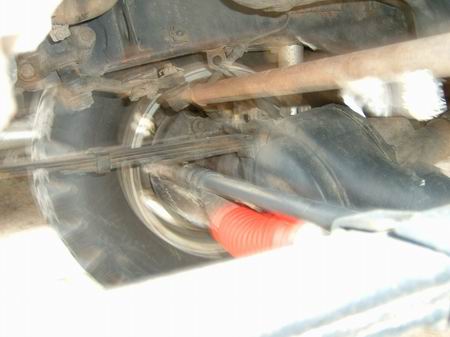

สังเกตให้ดีนะครับมองภาพด้านบน เจ้าของรถคันนี้เขาใส่ยางตรงโช๊คแล้วรัดให้แน่นทั้งบนและด้านล่าง กันไม่ให้ฝุ่นโคลนเข้าไปด้านในเพื่อป้องกันการเสียหายของโช๊ค

จาก นายป๋อม 202.183.135.193 อาทิตย์, 10/10/2547 เวลา : 10:35

คำตอบที่ 6
ขอบคุณครับพี่ป๋อม อาทิตย์นี้เพิ่งเปลี่ยนลูกหมากล่างไป
ที่ศรีสะเกษหาได้แล้วอยู่ที่ 1900.-
อาทิตย์หน้าน่าจะลงมือทำ slink ครับพี่ป๋อม

จาก แต้ม 203.172.113.71 พฤหัสบดี, 14/10/2547 เวลา : 13:35

คำตอบที่ 7
เดี๋ยวอย่างไรแล้ว ผมจะถ่ายภาพแบบแยกชิ้นส่วยแต่ละอย่างลงเพิ่มเติมให้ครับ

จาก นายป๋อม 202.183.141.176 พฤหัสบดี, 14/10/2547 เวลา : 16:55

คำตอบที่ 8

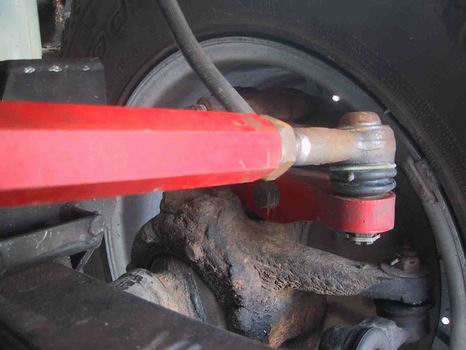

รถเพื่อนผมพึ่งทำมา ตัดมาจากเหล็กหนาๆ เป็นแบบ 3 มิติ แข็งแรงกว่าเชื่อมครับ ดูแล้วสวยดี

จาก ปริญญา KCB 203.150.217.114 เสาร์, 13/11/2547 เวลา : 22:12

คำตอบที่ 9

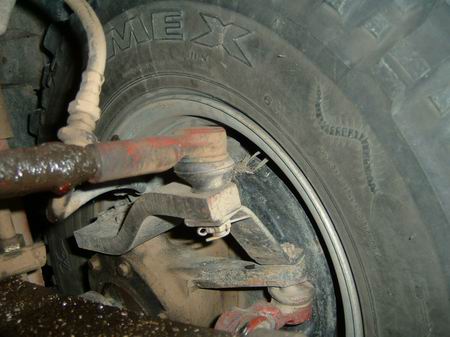

ผมมีภาพเพิ่มเติมแบบอื่นอีกครับ

จาก นายป๋อม 202.183.137.128 จันทร์, 15/11/2547 เวลา : 15:08

คำตอบที่ 10
แล้วแต่ทางเลือกครับ รับนำหนักได้เช่นเดียวกัน

ความหนาของเนื้อเหล็กก็ดูเรื่องการใช้งานทำให้เหลือเผื่อไว้จนถึงยางขนาด 35 นิ้ว
วิ่งทางดำไม่เห็นผล แต่เมื่อเข้าทางร่องโคลน หรือ ร่องที่บีบฝืนยาง หากใช้เหล็กเกรดไม่ดีและมีความหนาน้อย รับรองผลได้เลยว่า พังแน่นอน

จาก นายป๋อม 202.183.137.128 จันทร์, 15/11/2547 เวลา : 15:13

คำตอบที่ 11
แล้วแต่ความนิยมครับ บางคันใช้เป็นแบบพับเข้าหากัน และนำมายึดกับตรงที่เก่าอีกชั้น (ป้องกันการงอ) อย่างไรแล้วพี่หมอ เมื่อเสร็จแล้วอย่าลืมลงมาให้ดูเพื่อเป็นตัวอย่างให้เพื่อนๆด้วยนะครับ

จาก นายป๋อม 202.183.137.128 จันทร์, 15/11/2547 เวลา : 15:16

คำตอบที่ 12
ผมยังไม่ได้ถ่ายรูปมาให้ดูเลยครับ แต่ว่าคล้ายๆกันที่ post มาให้ดูอันหลัง
เพียงแต่ดูกลมกลืนกว่าครับ
ปริญญา

จาก ปริญญา KCB 203.156.50.107 พุธ, 17/11/2547 เวลา : 09:02

คำตอบที่ 13
ดีครับพี่หมอ

เพื่อนๆจะได้มีแนวทางการออกแบบเยอะๆครับ

ผมกับนายไวท์ ก็เตรียมการออกแบบ เจ้าตัวนี้แบบใหม่เช่นกันครับ และจะเน้นจุดอื่นเพื่อป้องกันการบิดตัวด้วยครับ
