คำตอบที่ 1


fiogf49gjkf0d

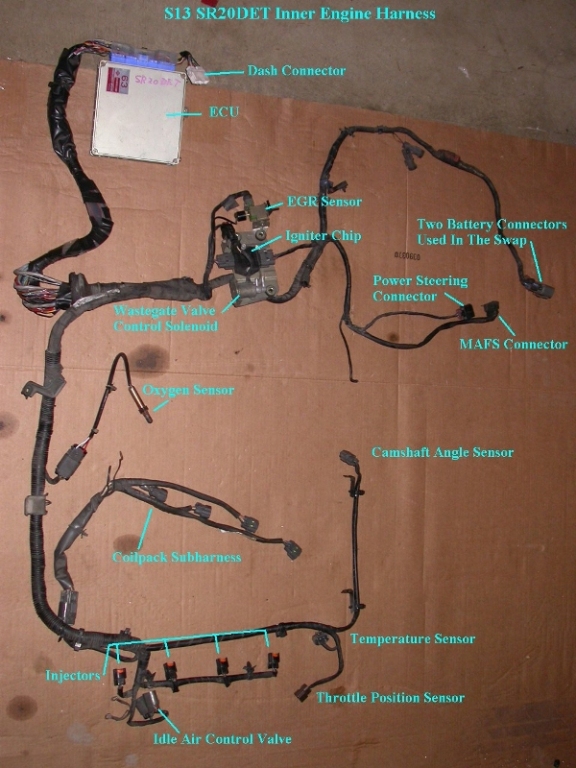

แถมอีกอันแต่อันนี้ เป็นสายไฟของเครื่อง SR แต่คิดว่าพื้นฐานเครื่องยนต์คล้ายกันครับ

fiogf49gjkf0d เยี่ยมเลยคุณ puky จาก : saliga(เรือง) 12/6/2554 18:23:37 [118.172.237.91] ดีเลยครับ.. คุณ Puky ได้เรียนรู้ศัพท์แสงกัน นานๆใช้ที.. ลืมแน่ๆ ได้ทบทวนก็ดีเลยครับ.. จาก : 005 (005 ) 12/6/2554 19:57:15 [124.122.202.204]   แสดงความคิดเห็นย่อย

คำตอบที่ 2


fiogf49gjkf0d

แบบงูๆ ปลาๆ จำเขามาครับ

ด้านบนเป็นรูปเครื่อง KA24DE น่าจะเหมือนกับเครื่อง KA20E เราน่ะครับ

รูปบนสุดเบอร์ 7 IAA unit หรือ มอเตอร์เดินเบา มันไว้สำหรับชดเชยรอบโดยเปิดให้อากาศเข้าเพิ่ม มีอยู่สองส่วน

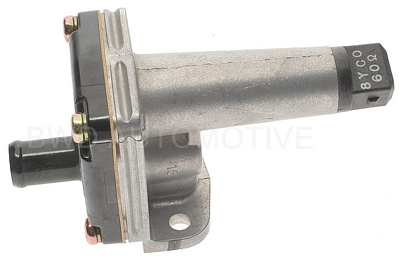

1. Ficd ในรูปแนบมาเป็นของรุ่นอื่นน่ะครับหน้าตาคลายกัน ตัวปลั๊กสีม่วง มันไว้ชดเชยรอบเวลาแอร์ทำงานรอบมันจะวุบลง ไอ้เจ้าตัวนี้ก็จะเปิดอากาศเข้าพยุงรอบไว้ไม่ให้เครื่องดับ

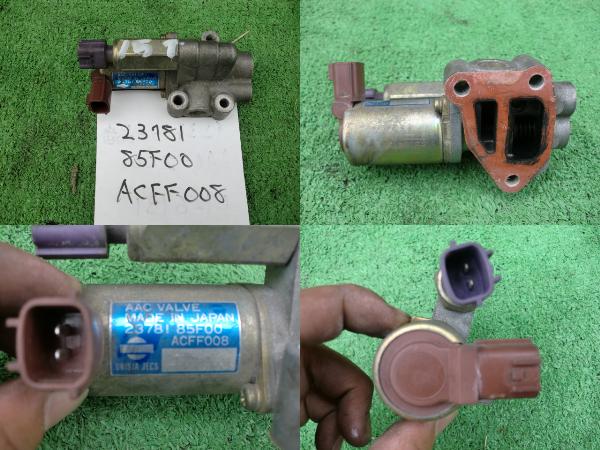

2. ACC ตัวปลักสีเทา ลองดูของ ter น่ะครับสีอาจไม่ตรงกันแต่หน้าตาคล้ายกัน เป็นมอเตอร์คุมรอบเดินเบาควบคุมด้วย ECU

วิธีตั้งรอบเดินเบา

- วอร์มเครื่องให้ได้อุณหภูมิทำงาน
- ถอดปลักที่ AAC วาวล์ออก
- ปรับสกรูให้รอบเดินเบาได้ต่ำกว่าคู่มือประมาณ 50 Rpm
- เสียบปลั๊ก AAC กลับรอบจะสวิงขึ้นมาอีกประมาณ 50 Rpm (ซึ่งแสดงว่า Acc ยังทำงานปกติ รอบเดินเบาเครื่องผม 850 rpm )

รอบเดินเบาไม่นิ่ง เบาดับ หรือแอร์ทำงานแล้วดับ...... มีหลายสาเหตุ ซึ่งสาเหตุหนึ่งก็มาจากตัว IAA ก็ลองถอดล้างทำความสะอาดดูน่ะครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 3


fiogf49gjkf0d

เยี่ยมเลยครับ...ทีนี้ผมก็รู้แล้วว่า แอร์โฟ คืออะไร...คิดว่าเป็นร้าน"เย็นตาโฟ"ติดแอร์ซะอีก คริกๆ

fiogf49gjkf0d เอางั้นนะคุณพงษ์ 5555 จาก : saliga(เรือง) 13/6/2554 11:09:57 [118.172.235.64]   แสดงความคิดเห็นย่อย

คำตอบที่ 4


fiogf49gjkf0d

5 Air regulator

มันปฏิบัติหน้าที่ เพิ่มรอบเครื่องยนต์ให้สูงขึ้นเวลาอุณหภูมิเครื่องยังต่ำอยู่ เช่นในตอนเช้า หรือ สตาร์เครื่องใหม่ๆ จะทำงานโดยการเปิดอากาศเข้า ID โดยวาวล์ของเจ้า Air regulator จะเปิดหมดเมื่อเครื่องอุณหภูมิต่ำกว่า 20 C เปิดครึ่งหนึ่ง 20-60 C และจะปิดสนิดเมื่อ มากว่า 60 C ครับผม

แสดงความคิดเห็นย่อย

คำตอบที่ 5


fiogf49gjkf0d

Air flow

ของเทอ เป็นแบบ Hot wire มีหน้าที่วัดปริมาณอากาศที่เข้าไปสู่ห้องเผาไหม้ โดยอากาศที่ผ่านเข้าไปจะทำให้ ลวดเย็นลง ซึ่งจะทำให้แรงดันกระแสไฟเปลี่ยนไป ซึ่งกระแสไฟนั้นจะถูกส่งไป ECU เพื่อคำนวณการจ่ายน้ำมัน อยากทราบว่าอาการเย็นตาโฟเสียเป็นไง ก็ลองถอดปลั๊กสายไฟ ของ Airflow ออกดูครับ และลองเร่งเครื่องดูครับอาการเดียวกัน ของผมเคยเสียมันเร่งได้แค่ 2000-2500 รอบเอง คับ

แสดงความคิดเห็นย่อย

คำตอบที่ 6


fiogf49gjkf0d

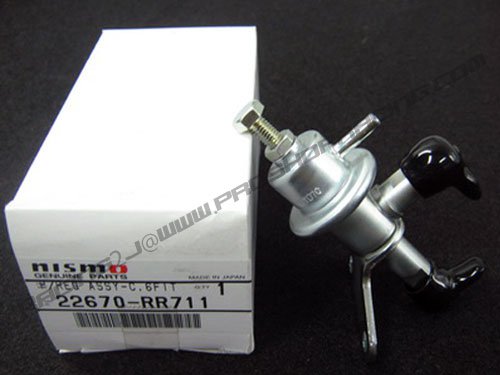

Pressure regulator

ไอ้ตัวที่พี่ๆ ประสบปัญหา ไดอาแฟรมรั่ว จนทำให้น้ำมันย้อนเข้าไปในท่อ ID อ่ะครับ มันมีหน้าที่รักษาแรงดันน้ำมันเชื้อเพลิงในรางหัวฉีด ที่ปั๊มติ๊กส่งมา จะอยู่ที่ราว 2.5 บาร์ ขณะรอบเดินเบาและจะเพิ่มขึ้นเมื่อรอบเครื่องมากขึ้น จะดูว่าทำงานปกติไหมลองถอดท่อเวคคั่มที่ต่อออกครับ Pressure ที่ได้จะเพิ่มขึ้นเป็น 3 บาร์

fiogf49gjkf0d ดีครับ.. คุณ Puky เป็นความรู้ดี.. ลงอีกเยอะๆเลยนะครับ ให้ความรู้เป็นวิทยาทานกัน จาก : 005(005) 14/6/2554 8:46:06 [202.122.130.31] นี่มันนิสซาโม่นี่ครับ พี่ปุ๊กกี้ ของดีเยอะจริงๆ อิอิ จาก : thebank44(thebank44) 15/6/2554 9:27:03 [118.174.90.171] ยืมรูปเขามาน่ะคับ ของผมยังแรงไม่ถึง เลยยังไม่ได้ใช้ ขนาดมือสองยังสามพัน up คับ จาก : puky(puky) 15/6/2554 13:05:24 [119.46.218.1] ชอบคุณมากเลยครับคุณปุ๊กกี จะใด้ไม่โดนเขาหลอก อำ จาก : ฅนบางกอก(rawat) 18/6/2554 22:05:12 [124.122.67.31]   แสดงความคิดเห็นย่อย

คำตอบที่ 7


fiogf49gjkf0d

คุณ PUKY นี่ไม่เบาเลยนะ ความรู้รถแน่น ความสามารถล้นตัว ผมรู้สึกอบอุ่นเมื่อได้รู้จัก
เก่งหลายด้านเหมือนคุณ BOY พยายามเปิดกระทู้หาทริปเที่ยวที่คุณ PUKY จะไป ต้องการ
พบและคุยด้วย คุณ BOY จัดแถบทุ่งดอกกระเจียวหน่อย จาก กทม. 250 กม. ขอบคุณ

fiogf49gjkf0d ได้ครับ อาอี๊ด เด๋วผมช่วยเชียร์พี่บอย อิอิ จาก : thebank44(thebank44) 18/6/2554 23:00:58 [182.53.24.182] ที่จริง.. หยุดหลายๆวันเดือนหน้า น่าไปทุ่งกระเจียว + สิงห์บุรี เหมือนกันนะครับ.. จาก : 005 (005 ) 19/6/2554 0:30:17 [124.121.203.128] แถมยังมี.. สวนคุณ Puky ที่ฉะเชิงเทรา ไว้นั่งกิน..& โม้ ด้วยอีกที่นึงนะครับ.. จาก : 005 (005 ) 19/6/2554 0:31:38 [124.121.203.128] หนูอยากโดดน้ำจังเลยฮะ น้าาาา จาก : thebank44(thebank44) 19/6/2554 10:45:16 [182.53.24.182] ล จาก : puky(puky) 20/6/2554 21:28:31 [49.230.227.37] จำๆ เขามาครับอา มีติดนิดๆหน่อยๆ ครับ ไว้มีโอกาศคงจะได้ไปเที่ยวด้วยกันครับ ของผมต้องรอเด็กปิดเทอมคับ จาก : puky(puky) 20/6/2554 21:33:02 [49.230.227.37] คุณ PUKY ข่าวช่างขุดเจาะน้ำมันกลางทะเลขึ้นบก แล้วถูกหญิงขาย..พาพวกฟันไป 7-8 แสน(สงสาร) จาก : อิ๊ด 101(วิสูตรก้อนคำ) 21/6/2554 20:50:39 [113.53.200.47]   แสดงความคิดเห็นย่อย
