        คุณ PONG

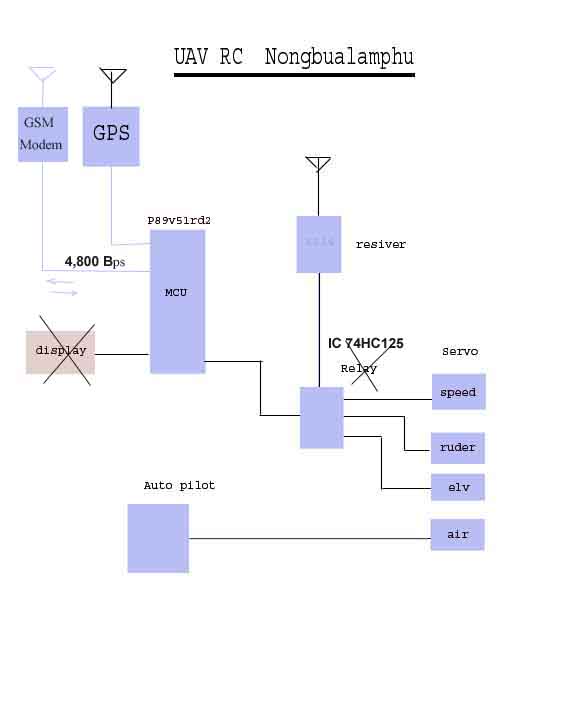

ถ้าผมจะแก้ Diagram ให้เป็นอย่างในรูปนี้ คิดว่า จะ OK มั้ย

1 เปลี่ยนจาก Relay มาเป็น IC 74HC125 ในการสวิทชว่าจะเอาคำสั่งจาก MCU หรือ จาก Receiver ในการทำงานสั่งการ servo

2. ตัดส่วนของ Display ออกไป เพราะอยู่บนเครื่อง เราไม่ต้อง Monitor อะไรอยู่แล้ว

3. เพิ่มส่วนของ GSM Modem เข้ามา เพื่อให้ มันรายงาน ตำแหน่ง ทิศทาง ความเร็ว และความสูง มาที่พื้น เป็นการ Monitor การทำงานจากพื้นดินได้ ในเบื่องต้นเราจะควบคุมการบินที่ โดยใช้เครื่องส่ง ....ผ่าน Receiver ก่อน . เมื่อไรก็ตามที่เราสามารถพัฒนาระบบ Autopilot จนเราสามารถควบคุมมันได้น้อยที่สุดแล้ว... เราก็เขียนโปรแกรม ควบคุมการทำงาน ผ่าน GSM Modem

นี่เป็นเพียงแนวทางครับ ใครมีอะไร comment ยินดีแลกเปลี่ยนครับ

msn ผม n_poungsuwan@yahoo.com
ยินดีแลกเปลี่ยนกับทุกคนครับ







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1  2  3  4  5  6  7

คำตอบที่ 1

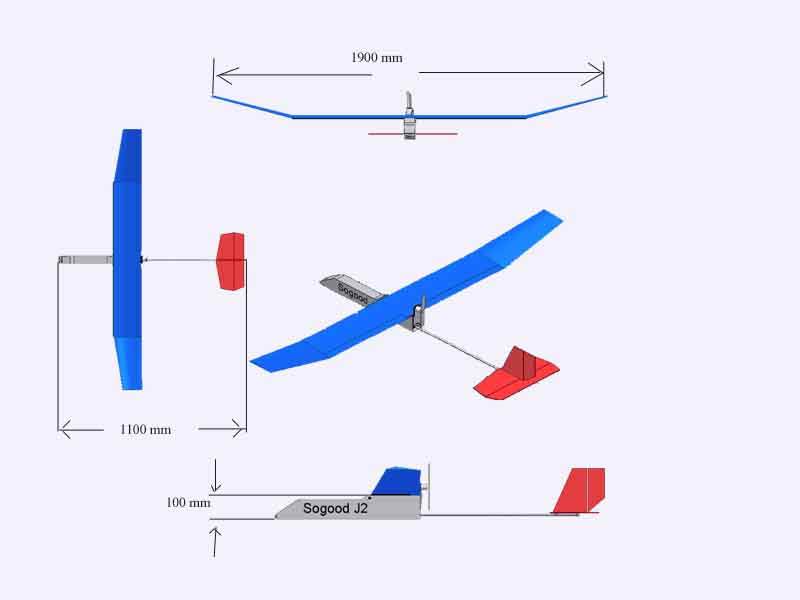

นี่เป็นเครื่องที่ผมออกแบบ และใช้ทดสอบอยู่ มันตกเป็นสิบครั้งแล้ว concept คือผมอยากให้เป็นลักษณะเครื่องร่อนเพราะ กินพลังงานน้อยดี ได้ลองเอา GPS ไปติดดูแล้ว ความเร็วที่ใช้บินรักษาระดับ อยู่ที่ 40-50 กิโลเมตร/ชม. เคยบินนานที่สุด 25 นาที (บินจนแบตหมด ตกเอง )

บินสูงสุด (ตอนที่ติด GPS) 100 เมตร ขณะที่สอบตอนนั้นลมแรงมากเครื่องบินไม่สเถียรเลยต้องเอาเครื่องลงก่อนที่มันจะตก

ตอนนี้กำลังหาช่วงเวลาที่ลมสงบ ๆ ทดสอบ ว่าเมื่อติด GPS แล้วมันจะบินสุงสุดได้เท่าไร คืออย่างรู้ว่าสัญญาณ GSM มันไปได้สูงเท่าไร และมีความสถียรหรือเปล่า

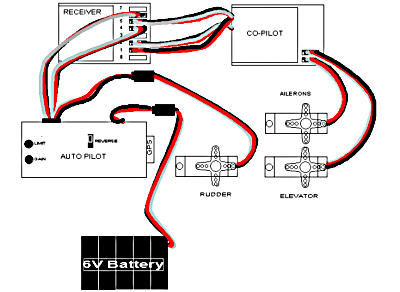

เรื่อง เครื่อง Autopilot ผมไม่รู้ว่าหมายถึง ไจโร หรือเปล่า ถ้าเป็นใจโรราคาพันกว่าบาท ผมว่า ตัว ADXL ที่ผม ทำจะดีว่ามาก เพราะ ไจโรที่มีขายทั่วไปมันไม่รู้หรอกว่า ตัวมันขนานกับพื้นหรือเปล่า มันแค่เป็นโช๊ค คอยต้านเวลามีลมมาปัดมันแค่นั้นเอง...







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.203.184 อังคาร, 21/8/2550 เวลา : 16:47  IP : 125.25.203.184
edit แก้ไขคำตอบ   delete ลบคำตอบ 110432

คำตอบที่ 2
       ขอบคุณมากที่แนะนำ ครับผมกะว่าจะทำแบบนี้ละครับ

ตอนนี้สั่ง ADXL มาอยู่ครับ
ยังไงขอปรึกษา adxl ด้วยนะครับ
คุณ OT ใช้mcuอะไร นอ p89v51rd2 ที่ผมใช้มันไม่ค่อยพอใจเท่าไหร่



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก pong 125.24.138.161 พุธ, 22/8/2550 เวลา : 10:45  IP : 125.24.138.161
edit แก้ไขคำตอบ   delete ลบคำตอบ 110448

คำตอบที่ 3
       คุณ สั่ง แบบ ที่เค้าทำสำเร็จรูปมาดีกว่า เก้าร้อยกว่าบาท ... มาเปลี่ยน R ให้ มัน มี พลัลซ์ ที่ 300 Hz ซึ่งมันจะมี พลัลส์วิด vary อยู่ที่ 1-2 mS. หลังจากนั้น เรา ใช้ MCU 89C2051 ให้ปล่อย พัลซ์ ลูกที่ 5 ไป ก็จะได้ พลัซ 50 Hz มี พลัลซ์ วิทด์ 1-2 mS.




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.139.28 พุธ, 22/8/2550 เวลา : 15:20  IP : 125.25.139.28
edit แก้ไขคำตอบ   delete ลบคำตอบ 110453

คำตอบที่ 4

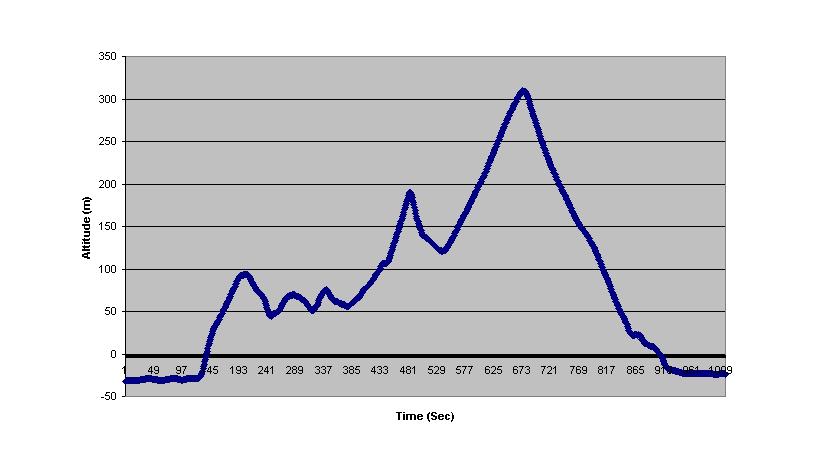

       เย็นวันนี้ได้ลอง เอา เจ้า Sogood ติด GPS ขึ้นบิน ทำสถิติความสูง ปรากฎว่า ได้ข้อมูลความสูงตามที่ พ๊ลอตกราฟ เอาไว้นี่แหละครับ

เริ่มต้นTake off 18:07 ใต่ระดับไปเรื่อย ๆ จนถึงจุดสูงสุด ที่เวลา 18:18:32 ทำความสูงได้ 309 เมตร สูงจนเห็น Sogood ตัวเล็กนิดเดียว หลังจากนั้น ก็ดับเรื่องให้ ร่อนลง ร่อนลงถึงพื้น เวลา 18:23:09 สรุป บินเที่ยวนี้อยู่บนท้อง ฟ้า 16 นาที ร่อนลงอย่างปลอดภัย

ที่จริง เครื่อง GPS บอกระดับความสุง ที่พื้น ดิน =-30 เมตร ต้องเอาตัวเลขนี้ไปบวก อีก ความสูงจริงที่ได้ =339 เมตร

การทดลองครั้งนี้ทำให้รู้ว่า

- ความระเอียดในการบอกความสูง ของ GPS ใช้ได้ เพราะทุกครั้ง ที่เครื่องมาที่สนาม มันจะบอกความสูงที่ -30 เมตร ตลอด เราต้องเอาค่านี้ไปปรับอีกที ...

- ที่ความสูง ระดับ 330 เมตร จากพื้น สัญญาณ GSM ยังใช้ได้ดี (แต่ต้องทดลองสัก 10 ครั้ง เพื่อให้แน่ใจ)


สิ่งที่ท้าทายต่อไปคือ ทำอย่างไรที่จะให้ เครื่อง มีมุมเงย 15 องศาตลอด ขณะบิน เมื่อเราเปลี่ยนสวิทช์ ไปที่ Semi Auto pilot .....

ใครมี Idea อะไร ช่วยแนะนำด้วยครับ

ขอบคุณ คุณ เปี๊ยก ฮอนด้า ที่ช่วยเป็นนักบินทดสอบ ในการทดลองครั้งนี้ด้วย .....ครั้งต่อไประจะทำสถิติใหม่ ที่ 400 เมตร หวังว่า สัญญาณ GSM ยังคงรับได้





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.145.19 พุธ, 22/8/2550 เวลา : 22:37  IP : 125.25.145.19
edit แก้ไขคำตอบ   delete ลบคำตอบ 110457

คำตอบที่ 5

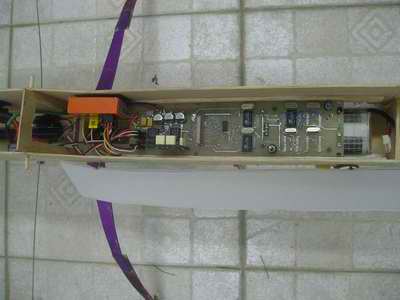

       ระบบ อีเล็กทรอนิกส์ ใน Sogood ที่เห็นยังไม่ได้ใส่ GPS กับ GSM Module ส่วนใหญ่จะเป็น MCU เบอร์ 89C2051 โปรแกรมด้วย แอสแซมบลี้





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.145.19 พุธ, 22/8/2550 เวลา : 22:52  IP : 125.25.145.19
edit แก้ไขคำตอบ   delete ลบคำตอบ 110459

คำตอบที่ 6

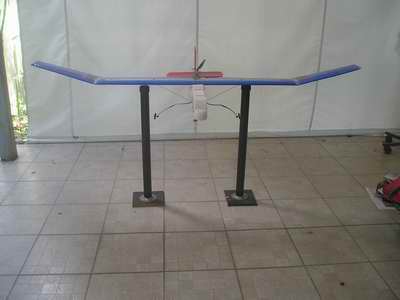

       ทดสอบ CG ก่อน ขึ้นบิน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.145.19 พุธ, 22/8/2550 เวลา : 22:55  IP : 125.25.145.19
edit แก้ไขคำตอบ   delete ลบคำตอบ 110461

คำตอบที่ 7

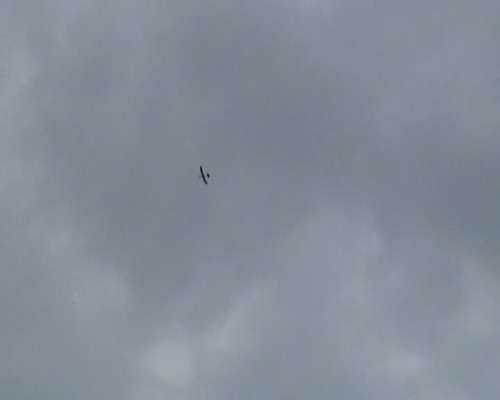

       เมื่อมันอยู่บนท้องฟ้า





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.145.19 พุธ, 22/8/2550 เวลา : 23:07  IP : 125.25.145.19
edit แก้ไขคำตอบ   delete ลบคำตอบ 110463

คำตอบที่ 8
       สนใจมากครับ ต้องลองติดกล้องขึ้นไปด้วยสักตัวก็ยังดี จะขึ้นไหวไหม ออโต้ไพล็อต คงต้องเขียนโปรแกรมควบคุมเองมั้ง ตั้ง GPS ตรวจวัดทิศทางที่กำหนด ตรวจวัดความสูง
สัญญาน GSM ที่ความสูงมากนี้ไม่ทราบมีปัญหาไหม



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก แชมป์ 124.120.78.116 พฤหัสบดี, 23/8/2550 เวลา : 00:03  IP : 124.120.78.116
edit แก้ไขคำตอบ   delete ลบคำตอบ 110467

คำตอบที่ 9

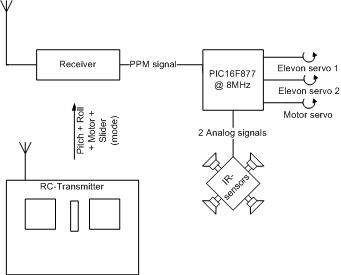

       โปรเจคนี้ใช้ IR senser ลองเข้าไปชมตาม link นะครับ เป็นการทดสอบ เบืองต้น
http://tom.pycke.be/mav/86/autopilot-phase-1-stabilization-servo-controller





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก 4Dproject.com 124.120.61.36 พฤหัสบดี, 23/8/2550 เวลา : 04:54  IP : 124.120.61.36
edit แก้ไขคำตอบ   delete ลบคำตอบ 110469

คำตอบที่ 10
       sogood is good job! เอาใจช่วยครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก thawat 124.121.182.180 พฤหัสบดี, 23/8/2550 เวลา : 05:44  IP : 124.121.182.180
edit แก้ไขคำตอบ   delete ลบคำตอบ 110470

คำตอบที่ 11
       เล่นไปพัฒนาไป น่าทึ่งมากครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ชาวเรือ จาก ชาวเรือ 58.8.119.31 พฤหัสบดี, 23/8/2550 เวลา : 07:22  IP : 58.8.119.31
edit แก้ไขคำตอบ   delete ลบคำตอบ 110471

คำตอบที่ 12

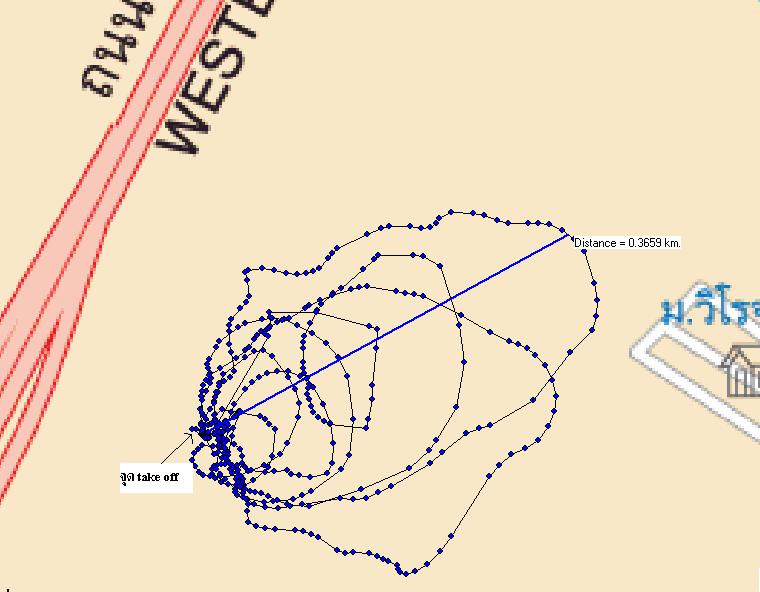

       เมื่อวาน จากข้อมูล GPS ลองวัด จุดใกลสุดได้ 365 เมตร







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.204.215 พฤหัสบดี, 23/8/2550 เวลา : 09:27  IP : 125.25.204.215
edit แก้ไขคำตอบ   delete ลบคำตอบ 110474

คำตอบที่ 13
       แจ๋วๆ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก momomomo 58.64.70.165 เสาร์, 25/8/2550 เวลา : 01:10  IP : 58.64.70.165
edit แก้ไขคำตอบ   delete ลบคำตอบ 110520

คำตอบที่ 14
       ผมสนใจ UAV โปรเจคของคุณมาก เรียน ม.อะไร
เขียนโปรแกรม แอสแซมบลี้ เชื่อมโยงได้ค้วย
อธิบายการทำงาน Auto pilot ..... หน่อย
การทำอุปกรณ์




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เฉลิมพล เหม 125.26.50.216 เสาร์, 25/8/2550 เวลา : 03:21  IP : 125.26.50.216
edit แก้ไขคำตอบ   delete ลบคำตอบ 110523

คำตอบที่ 15
       สิ่งที่ท้าทายต่อไปคือ ทำอย่างไรที่จะให้ เครื่อง มีมุมเงย 15 องศาตลอด ขณะบิน เมื่อเราเปลี่ยนสวิทช์ ไปที่ Semi Auto pilot .....

ผมมี Idea จะแนะนำ เช่นเอา MECAHANI มาช่วยด้วย






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เฉลิมพล เหม 125.26.50.216 เสาร์, 25/8/2550 เวลา : 03:45  IP : 125.26.50.216
edit แก้ไขคำตอบ   delete ลบคำตอบ 110524

คำตอบที่ 16
       ขออภัยเขียน Mechanical ผิด



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เฉลิมพล เหม 125.26.50.216 เสาร์, 25/8/2550 เวลา : 03:54  IP : 125.26.50.216
edit แก้ไขคำตอบ   delete ลบคำตอบ 110525

คำตอบที่ 17
       ซื้อ GSM Module จากที่ไหนครับอพดีจะทำโปรเจคคล้ายๆกัน ลองมองดูหลายยี้ห้อแล้วแพงทั้งน้าน



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก deedee 117.47.50.218 เสาร์, 25/8/2550 เวลา : 10:20  IP : 117.47.50.218
edit แก้ไขคำตอบ   delete ลบคำตอบ 110526

คำตอบที่ 18
       ตอบ
คุณ แชมป์ : การติดกล้องขึ้นไปด้วย เป็นความต้องการหลัก ของ ผม แต่ตอนนี้ยังไม่จำเป็นครับ สิ่งที่จำเป็นคือทดสอบ ระบบ Sensor และ Control ให้เป็นที่น่าพอใจก่อนครับ จากการทดสอบ สี่ครั้ง สัญญาณ GSM ที่ความสูง เกิน กว่า 200 เมตร ค่อนข้างจะมีปัญหา ครับ จากการทดสอบ สี่ครั้งที่ผ่านมา ผ่าน ทะลุ 250 เมตร ไปได้แค่ครั้งเดียว

คูณ 4DProject.com : ผมเคบสนใจเรื่องจะเอา IR Sensor มาใช้อยุ่เหมือนกัน แต่มีคำถามอยู่ว่า ในระดับการบินที่ ตั่ ๆ มันจะ detect ขอบฟ้าได้อย่างไร แต่อย่างไรก็ยังไม่ตัด IR Sensor ทิ้ง ใครมี Termo plie ของ Co-Pilot เก็บไว้บ้าง ผมขอซื้อเพื่อทดลอง งานนี้ครับ

คุณ Thawat: ขอบคุณครับที่เอาใจช่วย

คุณ ชาวเรือ : ขอบคุณครับที่เอาใจช่วย

คุณ momomo: ยังพูดคำว่า แจ๋วไม่ได้ เพราะยังไม่ถึงเป้า

คุณ เฉลิมพล : จบระดับใหน สถาบันใหน ผมว่าไม่สำคัญครับ สำคัญที่ว่า เราชอบคิดค้น มีจินตนาการหรือเปล่า การใช้ Mechanic มาช่วย น่าสนใจครับ ขอรายละเอียดมากว่านี้ได้ใหมครับ




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.195.136 เสาร์, 25/8/2550 เวลา : 13:25  IP : 125.25.195.136
edit แก้ไขคำตอบ   delete ลบคำตอบ 110541

คำตอบที่ 19
       เยี่ยมไปเลย (แทนแจ๋ว)

UAV แบบ ไฟฟ้า เขาบินกันไม่สูงหรอกครับ >300ft
บินสูงกว่านั้น มองไม่เห็นแนนอน

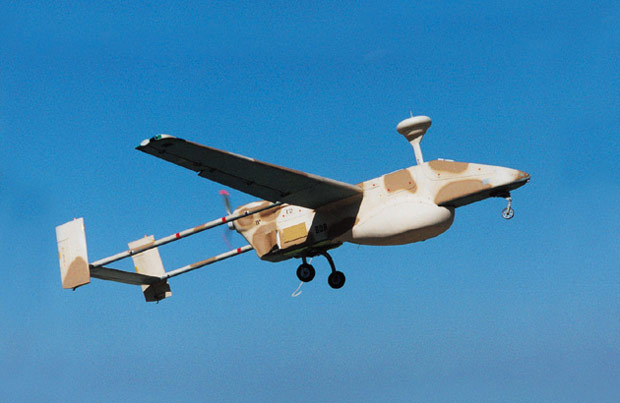

http://www.israeli-weapons.com/weapons/aircraft/uav/searcher2/Searcher2.html

กองทัพไทยมีแน่ลำนี้ 700 กว่าล้านมั้งครับ กำลังมาครับ

สนับสนุนของไทยครับ สู้ๆ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก momomomo 124.121.115.239 เสาร์, 25/8/2550 เวลา : 17:33  IP : 124.121.115.239
edit แก้ไขคำตอบ   delete ลบคำตอบ 110546

คำตอบที่ 20
       ผมว่าถ้านำไปใช้ในทางที่ดีมันจะมีประโยชมาก แต่ถ้าเมื่อรัยแผนแบบมันตกไปอยู่ในมือคนชั้วผมว่า มันคือมินิโทมาฮอกดีดี นี่เอง เพราะว่ามันสามารถระบุจุดตกดวย GPS และ นำวิถีด้วย GPS เหมือนกับโทมาฮอก



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก คนคิดมาก 203.209.127.191 เสาร์, 25/8/2550 เวลา : 18:26  IP : 203.209.127.191
edit แก้ไขคำตอบ   delete ลบคำตอบ 110548

คำตอบที่ 21
       ไม่ต้องถึงมือคนชั่วหรอก แค่ถึงมือผมผมก้อทำได้เหมือนกัน 555
UAVลำข้างบนผมเห็นมีในกรมทหารตั้งนานแล้วครับ ประมาณซัก 8 หรือ 9 ปีที่แล้ว พอดีที่เห็นน่ะคือผมเข้าไปทำงานข้างในพอดี เครื่องจอดดีจังใหม่กิ๊กๆเลย

เมื่อซัก ราวๆ 5 ปีที่แล้วก้อเห็นเอามาร่อนเหมือนกัน แต่ก้อระบบเก่าแล้วถ้าเอาเครื่องขึ้นตอนภาวะตรึงเครียดหรือในภาวะสงครามละก้อโดนสอยแน่เพราะลำตัวกว้างของ UAV ทำให้เรดาห์ตรวจจับได้ ระบบขีปนาวุธต่อต้านรุ่นใหม่ที่ใช้กับสนามรบใช้คนแค่คนเดียวก้อสอยได้แล้ว

บรรดาบริษัทที่ผลิตอาวุธก้อใส่เทคโนโลยีใหม่แทนของเก่าตลอดทุกปีหละครับเพราะไม่งั้นไม่มีอะไรขายบริษัทก้อเจ๊งแน่ เครื่องบินล่องหนเมื่อซัก 20 ปีที่แล้วไม่มีแต่ปัจจุบันถ้าเอาเครื่องเก่าเมื่อ 20 ปีที่แล้วมาบินกลางสนามรบละก้อร่วงอย่างเดียว

เกิดเป็นคนไทยทำไงได้ล่ะครับไม่ใช่ประเทศเจ้าของเทคโนโลยี



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก deedee 222.123.164.196 เสาร์, 25/8/2550 เวลา : 19:29  IP : 222.123.164.196
edit แก้ไขคำตอบ   delete ลบคำตอบ 110549

คำตอบที่ 22

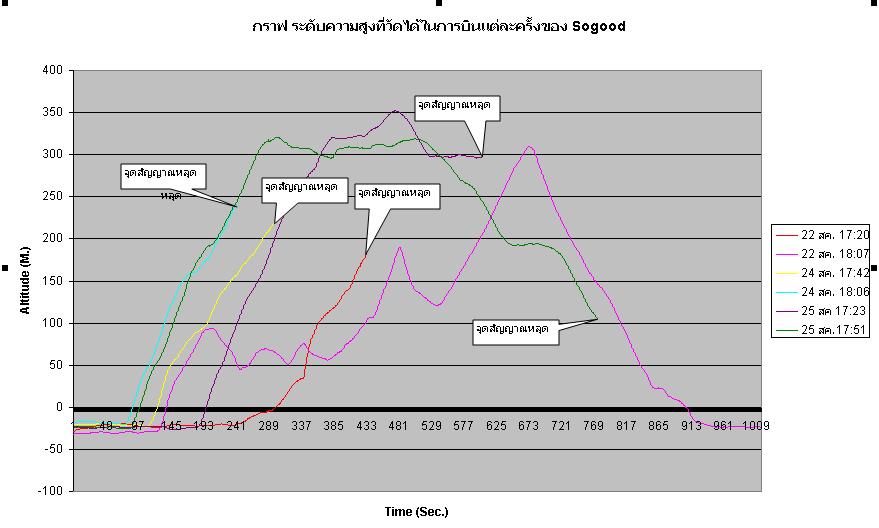

       จากการบิน 6 ครั้ง 3 สนาม ปรากฎว่า GSM หลุดกลางอากาศ 5 ครั้ง เลยสรุปไม่ได้ว่า เป็นที่ บินสูงไป หรือว่า ครื่องส่ง GSM Module มันร้อน

แต่เวลาร่อนลงมาต่ำ ๆ แล้วหมุนต่อไปใหม่มันก็ติดนะ

ครั้งต่อไป จะลองบิน ระดับ 150 - 200 เมตร ดู สัก 5 ครั้ง ดูซิว่ามันจะยังหลุดอยู่อีกหรือเปล่า .
จะได้สรุปได้ว่าเป็นเพราะอะไร
ใครมีไอเดียอะไร comment ได้ครับ

หมายเหตุ ขณะเขียนอยู่นี้ กำลังสาระคดี ชุด Machine of WAR เรื่อง UAV ของ UBC อยู่พอดี ได้ความรู้เพิ่มเติมอีกมาก






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.205.140 เสาร์, 25/8/2550 เวลา : 20:35  IP : 125.25.205.140
edit แก้ไขคำตอบ   delete ลบคำตอบ 110550

คำตอบที่ 23
       โปรเจคน่าสนใจดีครับ
แต่สงสัยว่า GSM เอาไว้ทำอะไรครับ
ไม่ทราบว่าเอาไว้ส่งข้อมูล GPS ลงมาหรือปล่าวครับ




 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก จิต 124.120.161.25 อาทิตย์, 26/8/2550 เวลา : 00:41  IP : 124.120.161.25
edit แก้ไขคำตอบ   delete ลบคำตอบ 110558

คำตอบที่ 24
       พี่ ot
Res cx cy ค่าเท่าไร 300Hz
ผมลองแล้วยังไม่ได้



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก pong 125.24.130.173 อาทิตย์, 26/8/2550 เวลา : 09:26  IP : 125.24.130.173
edit แก้ไขคำตอบ   delete ลบคำตอบ 110560

คำตอบที่ 25
       Cx Cy ดูในคู่มือ ชุดคิท ของ ETT ไม่ต้องเปลี่ยนมัน ค่า Rset ผมใช้ ที่ 400K วัด จาก Scope ได้ ความถึ่ T2 ออกมาที่ 330 Hz

ถ้าจะเอาตาม สูตร ที่ให้ไปในคู่มือ แทนค่า Rset ด้วย 400 K ก็จะได้ F ออกมา สามร้อยกว่า Hz เหมือนกัน แต่ผมจำไม่ได้ว่า เท่าไร ....แต่พอ เอามา หาร 6 ค่าผิดพลาด ก็จะน้อยลอง Servo รับได้



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.138.182 อาทิตย์, 26/8/2550 เวลา : 11:10  IP : 125.25.138.182
edit แก้ไขคำตอบ   delete ลบคำตอบ 110564

คำตอบที่ 26
       คุณ จิต GSM Modem มันก็เหมือน Modem ชนิดหนึ่ง มันทำงานได้ ทั้งรับ และ ส่งข้อมูล (เป็นทั้งเครื่องรับ เครื่องส่ง) ถ้าผลการทดลอง สรุปได้ว่า มันทำงาน แบบ น่าเชื่อถือได้ที่ระดบความสูง ที่ 200 - 250 เมตร เราก็สามารถเขียนโปรแกรม ส่งคำสั่งไปควบคุมมันได้ โดยผ่านโครงข่ายโทรศัพท์ มือถือ แล้วเราก็จะสามาระ monitor มันได้จากข้อมูลที่มันส่งมาผ่านโครงข่ายโทรศัพท์มือถือ

ปัญหาหนึ่งที่ UAV มันแพง และ มันทำยากเพราะ ถ้ามันใช้ส่ง จุดต่อจุดแล้ว มันจะส่งไปไกลไม่ได้ เพราะ 1 เครื่องส่งใน ตัว UAV จะกินพลังงานมาก 2 ส่วนโค้งของโลก พวกอเมริกันมันาทำได้เพราะมันมีดาวเทียมของมันเอง มันส่งผ่านดาวเทียม

ส่วนพวกอิสราเอล ที่มันทำได้ ก็ไม่เกิน 100 กิโล

ผมแค่คิดดูเล่น ๆ ว่า โครงข่ายมือถือที่เรามี มันน่าจะช่วยอะไรได้บ้าง ...อย่างน้อย มันก็กินกำลังงานไม่เกิน 2 watt ในการรับส่ง ต่อไป ที่ มือถือ พัฒนาเป็น 4G การส่งภาพจาก UAV ผ่านโครงข่ายมือถือ ยิ่งเป็นไปได้ง่ายมาก

นี่คือแนวคิดครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.189.103 อาทิตย์, 26/8/2550 เวลา : 11:36  IP : 125.25.189.103
edit แก้ไขคำตอบ   delete ลบคำตอบ 110565

คำตอบที่ 27
       ขอบคุณครับพี่ OT ที่ช่วยอธิบาย
ใช้ gsm modem มีข้อได้เปรียบเรื่องระยะทางนี่เอง
ผมมัวแค่คิดถึง radio modem ที่คงมีระยะไม่ไกลนัก

พอดีเคยอ่านเจอเรื่อง autopilotเลยขอแปะไว้หน่อยแล้วกัน

http://rcpilot.sourceforge.net/modules/rcap/index.php





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก จิต 124.120.165.39 อาทิตย์, 26/8/2550 เวลา : 23:29  IP : 124.120.165.39
edit แก้ไขคำตอบ   delete ลบคำตอบ 110577

คำตอบที่ 28
       OT-

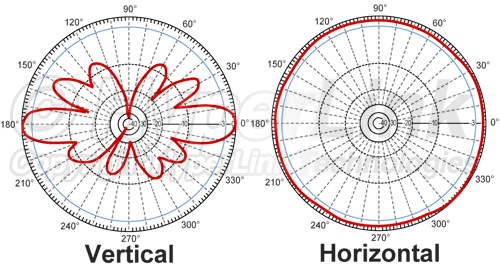

ระบบ GSM MODEM ที่มันบินสูงไม่ได้ เพราะว่า เสาอากาศที่ตั้งอยู่บนพื้นนั้น มี patern แบบ จาน จะเห็นว่า แนวตั้งนั้น สัญญาณไม่ครอบคลุม ต่างจากแบบ OMNI ซึ่งกระจายอยู่รอบตัว (ใกล้เคียงดังรูป)ครับ

อิสราเอล บินได้ 200 km แน่นอน แต่ไม่บินใช้งานจริงที่ระยะเท่านั้นครับ เสี่ยงไป และ Searcher นั้น เป็น UAV แบบ Tactical-Operational ครับ

คนคิดมาก -
มันก็นากลัวอยู่ครับ ถ้าเทคโนโลยีตกไปในมือคนที่ใช้ไปในทางที่ไม่ ตัวอย่างเช่น
http://www.spacewar.com/2003/031205232147.r3jvgak5.html เป็ missile ที่ทำโดยบุคคลธรรมดา พัฒนาเอง แต่โครงการโดนปิดไปโดยรัฐบาลเสียก่อน แถมด้วย อิหร่านจะเข้ามาลงทุนวิจัยให้ เลยปิดซะ คิดแล้วมันก็น่ากลัว

www.puksin.com UAV ของไทยครับ ลองไปแวบๆดูเหมือนกัน ทำได้จริงๆคงจะเยี่ยมไปเลยครับ







 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก momomomo 58.64.121.163 อังคาร, 28/8/2550 เวลา : 09:32  IP : 58.64.121.163
edit แก้ไขคำตอบ   delete ลบคำตอบ 110622

คำตอบที่ 29
       ระบบ GSM นั้น ถ้าขึ้นที่สูงแบบนั้น มีปัญหาแบบ คห.28 ครับ ขึ้นตึกใบหยกสัญญานเต็ม แต่ติดต่อเข้าออกไม่ได้ หรือลำบากเต็มที่ ถ้าไม่ไกล น่าจะเป็น radio modem รับ-ส่งข้อมูลมาเป็น pagage แล้วเข้า-ถอดรหัส เป็นคำสั่งไปควบคุมหรือ out put ต่างๆ
ความถี่สูง ประกอบกับความสูงของเครื่องบิน ผมว่า 10 กม สบาย



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก ชานนท์ 124.120.72.77 อังคาร, 28/8/2550 เวลา : 22:41  IP : 124.120.72.77
edit แก้ไขคำตอบ   delete ลบคำตอบ 110661

คำตอบที่ 30

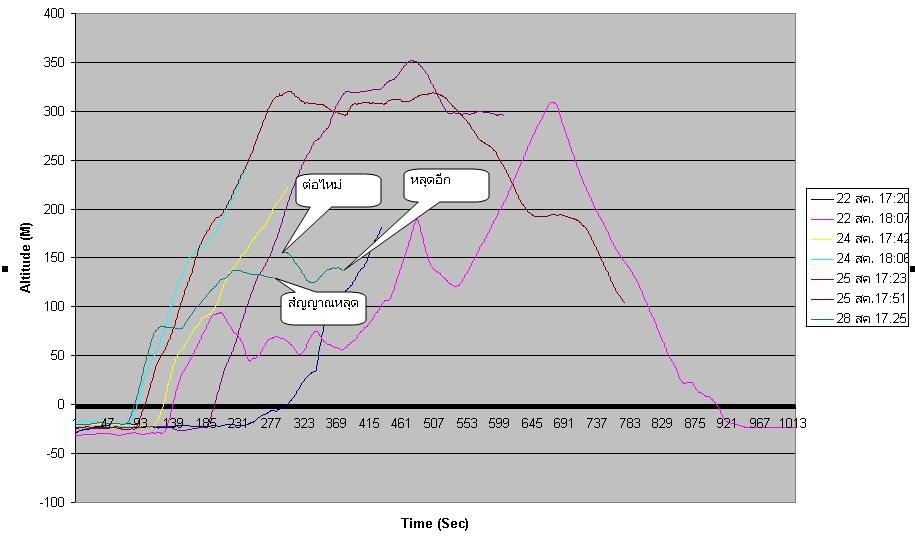

       เมื่อเย็นนี้เลองไปเก็บข้อมูลมากอีกชุดหนึ่ง (เส้นสีเขียว) ปรากฏว่า มันยังมีปัญหาเรื่องสัญญาณ ขาดอีก ขนาดความสูงยังไม่เกิน 200 เมตร เลย แต่ก็หมุนต่อเข้าไปใหม่ได้

ข้อมูลสองความเห็นข้างบน ทั้งของคุณ momomomo กับคุณ ชานนท์ เป็นประโยชน์ มาก กับข้อมูลจากการทดสอบ ขึ้นบิน 6 ครั้ง หลุด 5 ครั้ง อย่างนี้ ทำให้ผมอาจจะต้องเปลี่ยนมาใช้ RF modem แทน ข้อมูลจาก คุณ ชานนท์ ที่ว่า RF modem ส่งได้เป็น 10 กิโลนั้น น่าสนใจมาก มีข้อมูลเพิ่มเติมอีกหรือเปล่าครับ บอกผมด้วยครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก OT 125.25.200.159 พุธ, 29/8/2550 เวลา : 02:12  IP : 125.25.200.159
edit แก้ไขคำตอบ   delete ลบคำตอบ 110667
