Mirage 2000 ขนาด 41 นิ้ว
toto.rc
จาก หมูบิน(come back)
IP:118.172.134.160

อาทิตย์ที่ , 8/5/2554
เวลา : 16:46
อ่านแล้ว = ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้ แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน
        กลับมาทำเครื่องบินมิราจโฟม อีกครั้งหนึ่ง ผมยังคงถนัดกับงานตัดโฟมแบบไวร์คัท
เครื่องบินมิราจที่ทำออกมาคราวนี้จะมีขนาดโตขึ้นกว่าแบบเดิมที่เคยทำมาซักเล็กน้อย
เพื่อให้ยังคงใช้ชุดไฟที่ไม่ต้องลงทุนสูงกันจนเกินไป และได้มีการปรับปรุงตัวเทมเพลท
ที่ใช้เป็นแบบตัดชิ้นงาน เมื่อตัดเสร็จแล้วนำมาประกอบเป็นลำตัว ดูสมส่วนมากยิ่งขึ้น






 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 1 จาก >>> 1  2

คำตอบที่ 1

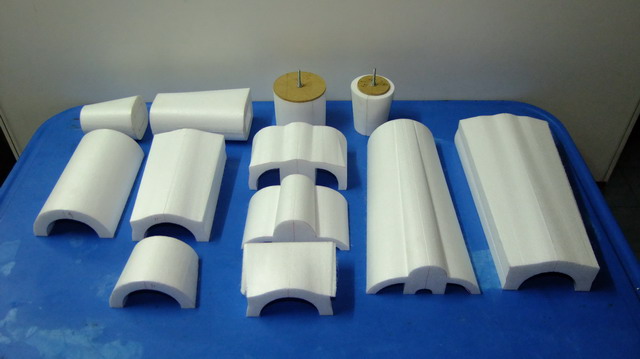

       ชิ้นส่วนโฟมที่ตัดเสร็จแล้วรอการประกอบ แบบแปลนสามารถโหลดได้ที่นี่ครับ http://www.parkjets.com/mirage_2000/





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 16:55  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146604

คำตอบที่ 2

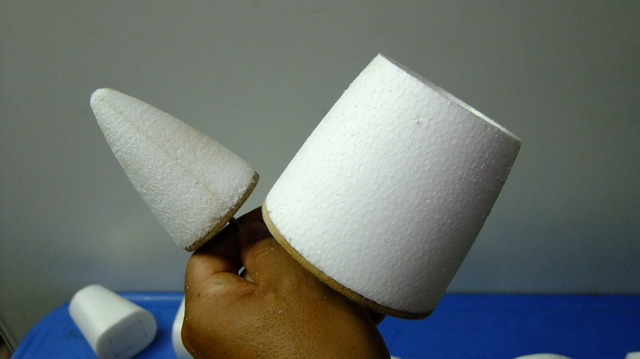

       ส่วนหัวและส่วนของท่อท้าย เราสามารถขึ้นรูปได้ด้วยการกลึง ซึ่งแป้นไม้อัดสำหรับกลึงนั้นสามารถสร้างได้ง่าย
เจาะรูที่จุดศูนย์กลาง แล้วร้อยด้วยสกรูขนาด 4 มิล ยาว 1 นิ้วครึ่ง เพื่อใช้จับกับหัวสว่าน
ทากาวที่แป้นไม้ แล้วติดโฟมลงไป ให้ได้ศูนย์กลางมากที่สุด ทดลองได้โดยการหมุน
เสร็จแล้วนำไปจับกับหัวสว่าน และใช้กระดาษทรายหยาบกลึงเพื่อลดขนาดให้ได้ตามต้องการ

 แก้ไขเมื่อ : 8/5/2554 17:02:03





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:01  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146605

คำตอบที่ 3

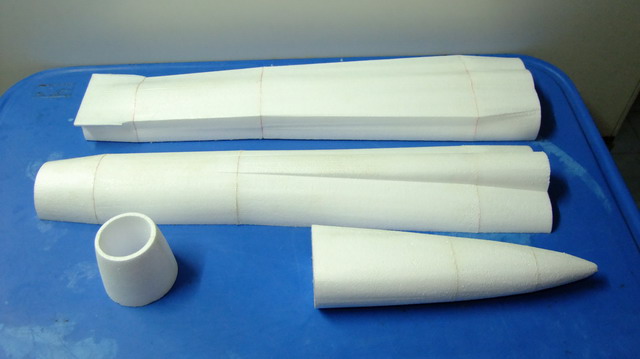

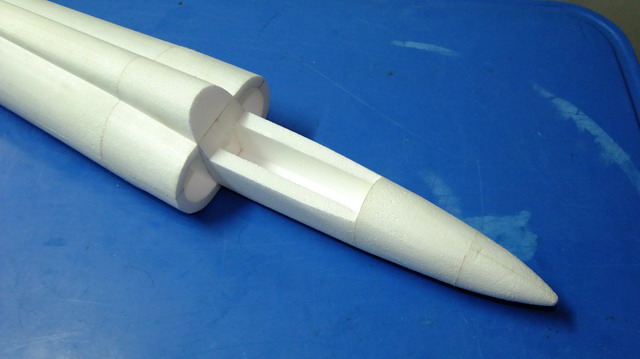

       ส่วนหัวแหลมๆที่เรากลึงเสร็จแล้ว นำมาประกอบเข้ากับส่วนที่เหลือ ก็จะได้เป็นส่วนหัวของเครื่องบิน และจะเป็นที่อยู่ของแบ็ตเตอรี่





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:03  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146606

คำตอบที่ 4
       ฝีมือหมูบินยังออกมาสวยๆเหมือนเดิมเลยนะครับ



ขอบคุณที่ยังติดตามผลงานครับ
จาก : หมูบิน(come back)(toto.rc) 8/5/2554 17:11:17 [118.172.134.160]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

cjjaidee จาก ศักดิ์ 49.48.26.1 อาทิตย์, 8/5/2554 เวลา : 17:04  IP : 49.48.26.1
edit แก้ไขคำตอบ   delete ลบคำตอบ 146607

คำตอบที่ 5
       ลำตัวโฟม ที่ประกอบทีละครึ่งลำตัว แล้วค่อยนำมาประกบเข้าด้วยกัน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:06  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146608

คำตอบที่ 6

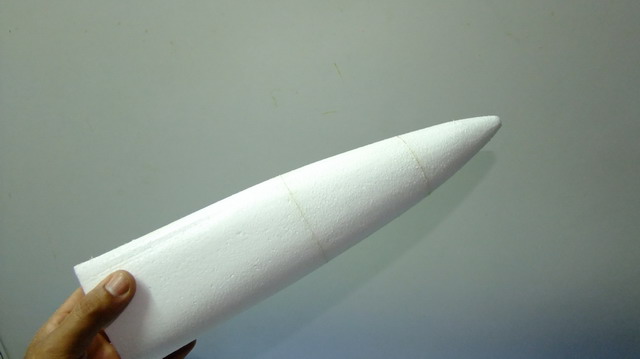

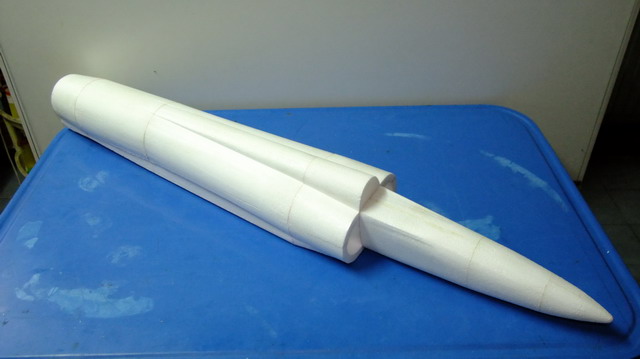

       เสร็จแล้วเราก็จะได้ลำตัวหัวแหลมๆออกมา 1 ตัว





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:08  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146609

คำตอบที่ 7

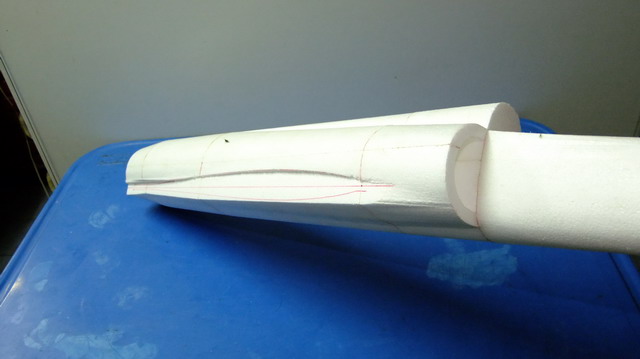

       ทาบแบบแอร์ฟอยด์ที่เราเลือกใช้ลงไปที่ตำแหน่งข้างลำตัว แล้วใช้มีดคัทเตอร์ค่อยๆแซะโฟมออกแล้วขัดให้เรียบเพื่อเตรียมติดตั้งปีก





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:10  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146610

คำตอบที่ 8

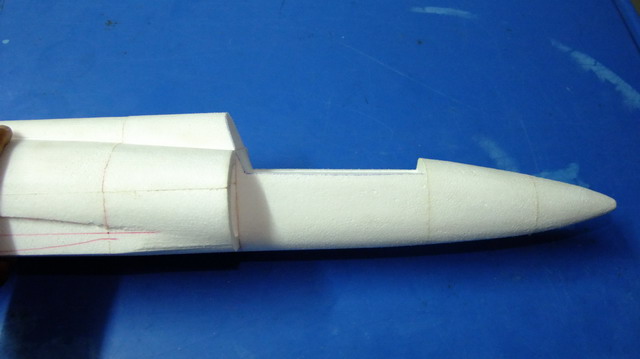

       ตรงส่วนหัวก็เฉาะด้วยมีดคัทเตอร์เพื่อเปิดช่องแบ็ตเตอรี่ และเป็นที่อยู่ของCanoopy





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:13  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146611

คำตอบที่ 9
       ช่องแบ็ตเตอร์รี่นี้เราตัดเอาไว้ตั้งแต่ตอนขึ้นรูปท่อนหัว แล้วค่อยมาเฉาะเปิดจากด้านบน ก็จะเห็นเป็นช่องสำหรับแบ็ตเตอร์รี่





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:16  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146612

คำตอบที่ 10

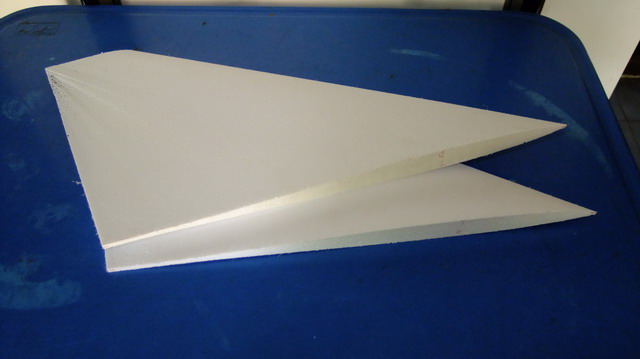

       แล้วก็ตัดปีกโฟม ออกมา 2 ชิ้น คราวนี้ใช้แอร์ฟอยด์แบบโค้งบน โค้งล่างเท่ากัน (Symmetrical)





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:20  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146613

คำตอบที่ 11

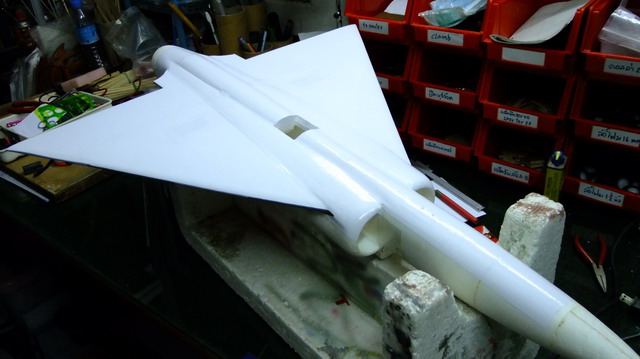

       ติดโฟมปีกเข้ากับลำตัวด้วยกาว UHU POR





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:23  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146614

คำตอบที่ 12

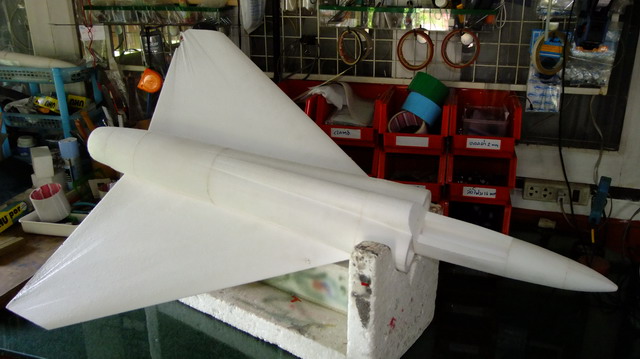

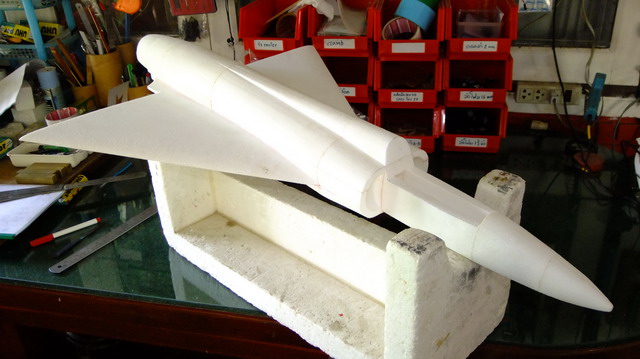

       แล้วก็เฉาะส่วนที่ไม่ต้องการทิ้งไป คงเหลือไว้แต่ปีกที่มีขนาดตามรูปแบบที่เห็นในภาพ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:27  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146615

คำตอบที่ 13

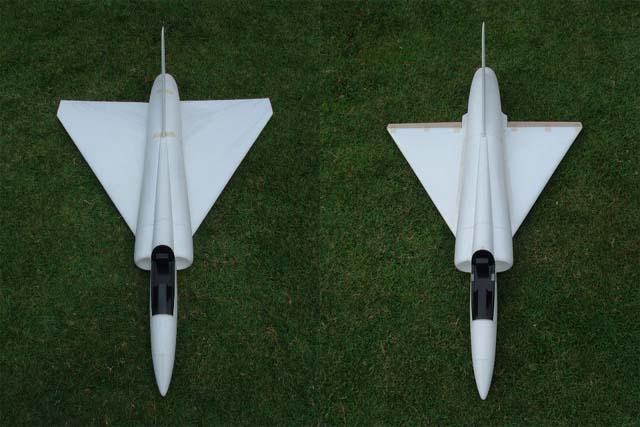

       เปรียบเทียบให้เห็นกันชัดๆ ระหว่างก่อนเฉาะปีก กับหลังเฉาะปีก





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:38  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146616

คำตอบที่ 14

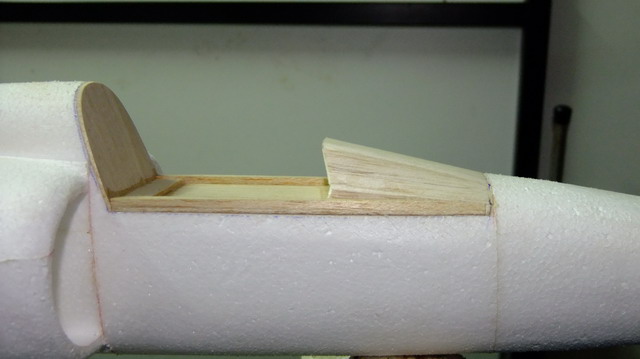

       แล้วก็ใช้ไม้บัลซ่ามาทำเป็นพื้น Cockpit





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:42  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146617

คำตอบที่ 15

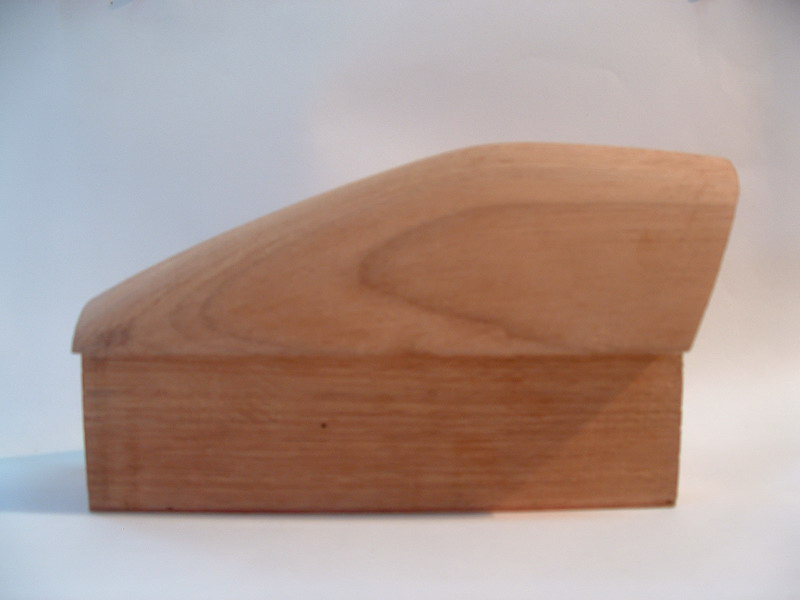

       โมลสำหรับบล็อกคานูปี้ ทำจากไม้เนื้อแข็ง





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:47  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146618

คำตอบที่ 16

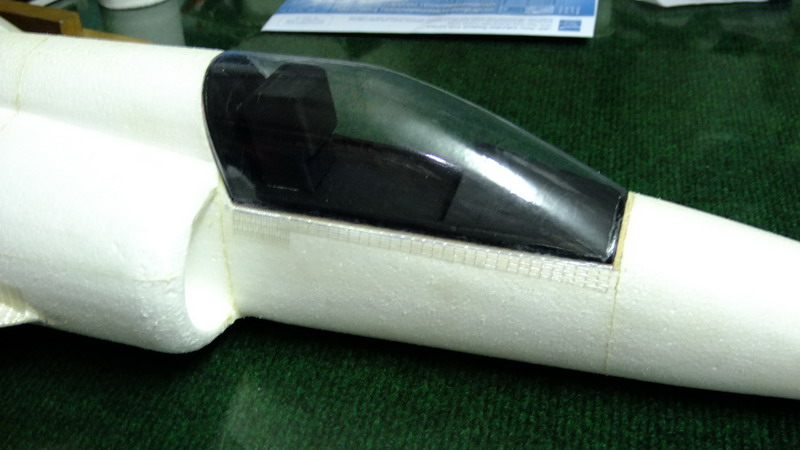

       แล้วก็ใช้พลาสติกขึ้นรูปด้วยความร้อน (เทอร์โมเซ็ทติ้ง หรือเทอร์โมฟอร์มมิ่งแล้วแต่จะเรียก)





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:50  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146619

คำตอบที่ 17

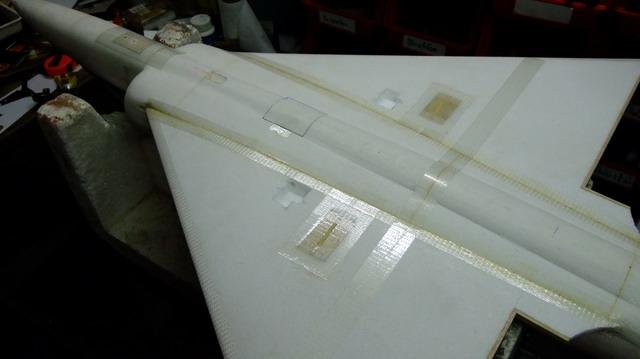

       ด้านใต้ลำตัว ผมเริ่มงานด้วยการติดเทปเส้นใยตามรอยต่อส่วนต่างๆเพื่อเพิ่มความแข็งแรง
และก็เจาะฝาใต้ท้องสำหรับปิดเปิดใส่อุปกรณ์ต่างๆลงไปในลำตัว
เจาะช่องสำหรับติดตั้งเซอร์โว ที่ใต้ปีก พร้องทั้งเจาะช่องร้อยสายเซอร์โวผ่านเข้าไปในลำตัว
แป้นรับล้อก็ถูกติดตั้งในขั้นตอนนี้เช่นกันทั้ง 3 จุด





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:55  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146620

คำตอบที่ 18
       ทำสีใต้ท้องด้วยสติ๊กเกอร์ PVC เลือกใช้สีขาวล้วน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 17:59  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146621

คำตอบที่ 19
       ส่วนด้านบนเลือกใช้สีลายพรางอากาศ เทาอ่อน ตัดเทาเข้ม





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 18:01  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146622

คำตอบที่ 20

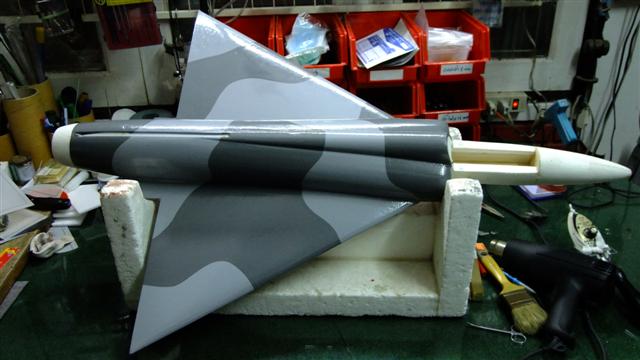

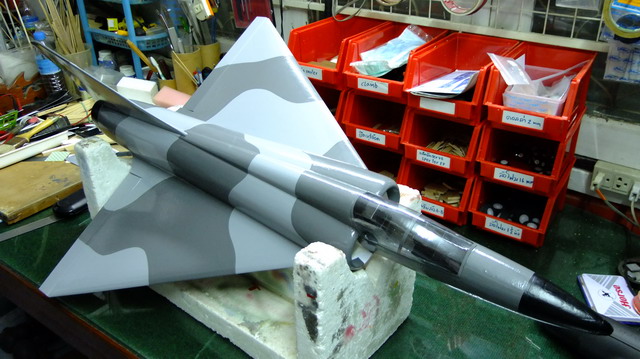

       ลวดลายสีสันของตัวเครื่องบินเมื่อทำสีเสร็จทุกชิ้นส่วน แล้วประกอบเข้าด้วยกัน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 18:04  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146623

คำตอบที่ 21

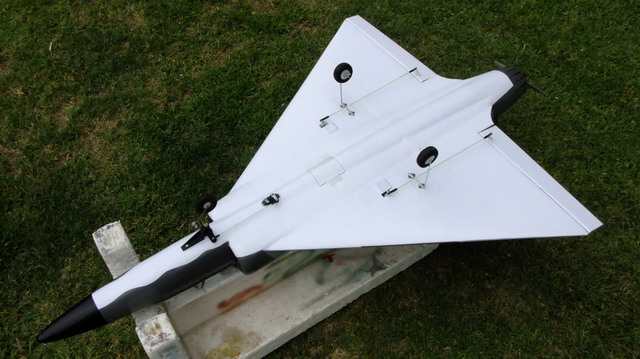

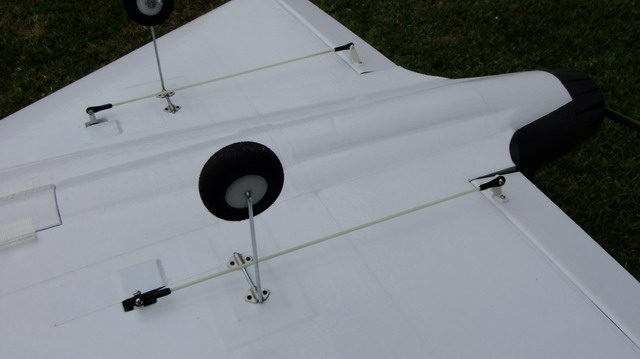

       การติดตั้งอุปกรณ์ใต้ลำตัว ทั้งขาล้อ เซอร์โวและคันชักต่างๆ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 18:07  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146624

คำตอบที่ 22

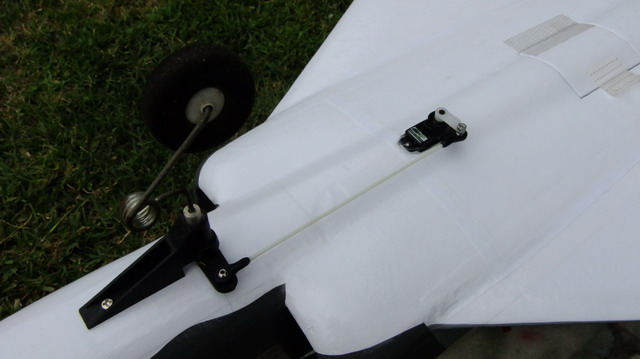

       ชุดเลี้ยวล้อหน้าและเซอร์โว ตรงจุดหมุนเลือกใช้บอลลิ้งเพื่อความแม่นยำและเรียบลื่น





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 18:09  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146625

คำตอบที่ 23
       ชุดแอร์เลว่อน และเซอร์โวก็ใช้บอลลิ้งเช่นกัน





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 18:13  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146627

คำตอบที่ 24

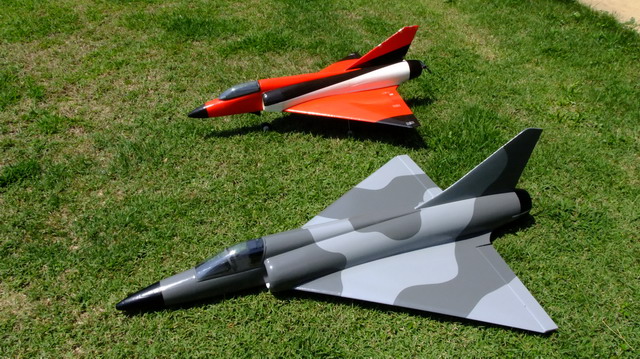

       ในรูปนี้ผมเปรียบเทียบให้เห็นระหว่าง บ.มิราจตัวเก่าที่เคยทำออกมาซึ่งเป็นขนาดเล็ก ตัวยาว 31 นิ้ว
กับ บ.มิราจตัวใหม่ที่ทำออกมาในขนาดตัวยาว 41 นิ้ว

 แก้ไขเมื่อ : 8/5/2554 18:29:21





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 18:28  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146629

คำตอบที่ 25

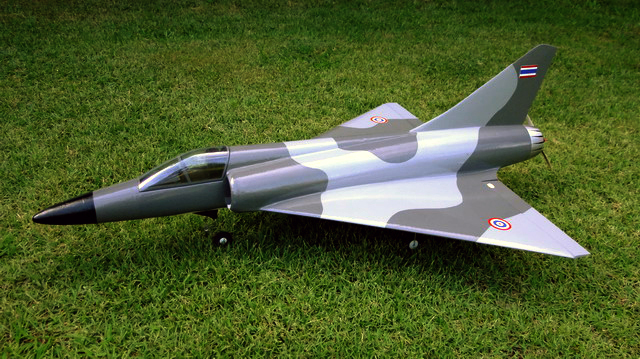

       ในรูปนี้จะเห็นว่าผมใช้เครื่องหมายธงชาติไทย ที่ลำตัวเครื่องบิน เพราะอยากเห็นว่า ถ้ามิราจเข้าประจำการในไทยก็คงน่าจะประมาณนี้
ส่วนความคืบหน้าเรื่องการบินหลังจากเฟิร์สไฟลท์แล้วจะนำมาอัพเดทให้ชมกันอีกเร็วๆนี้ครับ






หุหุ คุณหมูบินปลุ่อยของ .... สุดยอดงานสร้างอีกแล้วครับ
จาก : Phoenix(platupanda) 8/5/2554 21:18:58 [124.120.36.159]
อิ อิ ขอบคุณครับ ผมว่างานเครื่องบินของคุณ Phoenix ก็งดงามไม่แพ้กันครับ
จาก : หมูบิน(come back)(toto.rc) 9/5/2554 10:01:10 [180.180.51.27]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.134.160 อาทิตย์, 8/5/2554 เวลา : 18:31  IP : 118.172.134.160
edit แก้ไขคำตอบ   delete ลบคำตอบ 146630

คำตอบที่ 26
       สุดยอดแห่งความเนียนจริงๆ ...มันคงเร็วจี๊ดแน่ๆเลยนะครับ คุณหมูบิน ...

 แก้ไขเมื่อ : 14/5/2554 22:12:23



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

ปู่เฟืองจำปีคนเดิม จาก ปู่เฟืองจำปี 210.213.59.188 ศุกร์, 13/5/2554 เวลา : 18:52  IP : 210.213.59.188
edit แก้ไขคำตอบ   delete ลบคำตอบ 146658

คำตอบที่ 27
       ตัวใหญ่ยังไม่ได้บิน แต่ตัวเล็กนั่นบินแล้วรับปู่ ไม่ค่อยเร็วเท่าไร เอาคลิ๊บมาฝากด้วยครับ
http://www.youtube.com/watch?v=NXXmGkdx9K8



ขอบคุุุุุุุุุุุุุุุณมากครับที่เอาคลิ๊ปมาให้ดู โอ้ยเสียงมันเร้าใจดีเหมือนกันนะ ....ต้องเก่งพอควรนะ
จาก : ปู่เฟืองจำปีคนเดิม(ปู่เฟืองจำปีคนเดิม) 14/5/2554 22:17:35 [183.89.179.95]
นี่ขนาดบอกไม่เร็วนะเนี่ยถ้าพี่บินข้างบนพอได้แต่เอาลงนี่เสร็จแน่ๆ 555
จาก : ปู่เฟืองจำปีคนเดิม(ปู่เฟืองจำปีคนเดิม) 14/5/2554 22:18:48 [183.89.179.95]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 180.180.54.211 ศุกร์, 13/5/2554 เวลา : 20:05  IP : 180.180.54.211
edit แก้ไขคำตอบ   delete ลบคำตอบ 146660

คำตอบที่ 28
       Landing สมบูรณ์แบบมากครับ ...



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

platupanda จาก Phoenix 124.121.239.11 อาทิตย์, 15/5/2554 เวลา : 23:36  IP : 124.121.239.11
edit แก้ไขคำตอบ   delete ลบคำตอบ 146663

คำตอบที่ 29

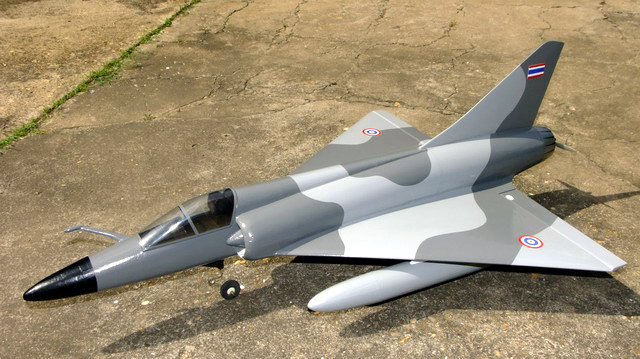

       วันนี้ว่างหลังจากทำ DH108 เสร็จแล้ว ก็เลยไปขุด Mirage ขึ้นมาทำนิดหน่อย
ที่ทำเพิ่มเข้าไปก็มี ท่อเติมน้ำมัน แล้วก็กรวยตรงอินเล็ท แถมท้ายด้วยแท๊งค์สำรองอีก 2 ลูกที่ใต้ปีก

น้ำหนักพร้อมบิน+แท๊งค์สำรอง ตอนนี้อยู่ที่ 880 กรัม
ถ้าไม่ใส่แท็งค์หนักแค่ 838 กรัม

ตอนนี้เริ่มกลัวและปอดเล็กน้อยไม่กล้าเอาไปบิน เสียดายของ





นั่นนะซิมันสวยแท้ๆ
จาก : ปู่เฟืองจำปีคนเดิม(ปู่เฟืองจำปีคนเดิม) 21/6/2554 16:10:25 [210.213.59.188]
 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

toto.rc จาก หมูบิน(come back) 118.172.128.235 เสาร์, 18/6/2554 เวลา : 15:39  IP : 118.172.128.235
edit แก้ไขคำตอบ   delete ลบคำตอบ 146740

คำตอบที่ 30

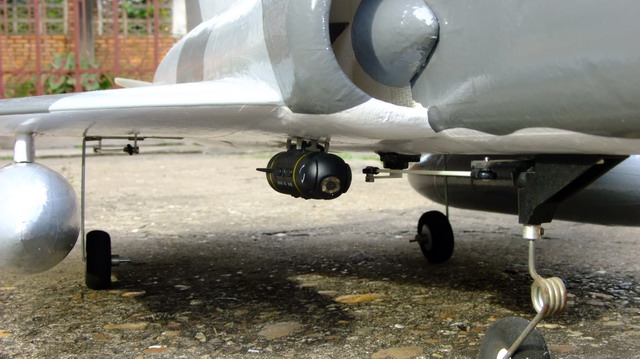

       เพิ่มกระเปาะ POD (ของจริงเขาใช้สำหรับชี้เป้าด้วยเลเซอร์)แต่ของเราใช้สำหรับภาระกิจถ่ายภาพ
