ลองทำ ภาค 3 PIPER J - 3
mig
จาก mig
IP:125.26.19.194

อาทิตย์ที่ , 13/9/2552
เวลา : 19:07
อ่านแล้ว = ครั้ง
 เก็บเข้ากระทู้ส่วนตัว
แจ้งตรวจสอบกระทู้ แจ้งลบ
ส่งหาเพื่อน ส่งหาเพื่อน
        ขึ้นหน้ากระทู้ใหม่กันดีกว่าครับ.....คราวนี้มาสร้าง Piper j - 3 กันครับ ทั้งมือเก่าและใหม่มีอะไรก็ถามมาครับ
ติชมกันได้นะครับ ......


 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

แจ้งเพื่อเก็บขึ้นกระทู้พิเศษ คลิ๊กที่นี่แจ้งเพื่อนำขึ้นกระทู้พิเศษ

คำตอบแบ่งหน้าละ 30 คำตอบ ขณะนี้คุณอยู่ที่หน้า 2 จาก >>> 1  2  3  4  5  6  7  8  9  10  11  12  13  14  15

คำตอบที่ 31
       กำ...แค่ดูเขียนแบบนี่หนูก็หัวยุ่งไปตามละ
ดูมัยนยากๆยังไงไม่รู้เนอะ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก puikung 125.26.219.116 อังคาร, 15/9/2552 เวลา : 10:17  IP : 125.26.219.116
edit แก้ไขคำตอบ   delete ลบคำตอบ 140306

คำตอบที่ 32
       เด็กๆจะดูไม่รู้หรอกหนูปุ้ย อิอิ
ผู้ใหญ่เค้าดูกัน



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

Mr.ToN จาก Mr.ToN 118.172.138.123 อังคาร, 15/9/2552 เวลา : 15:16  IP : 118.172.138.123
edit แก้ไขคำตอบ   delete ลบคำตอบ 140311

คำตอบที่ 33
       งง ... อะไรเหรอคับ
เด็กดูไม่รู้ ... แต่ผู้ใหญ่เค้าดูกัน ... อิอิ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก Phoenix 124.120.38.189 อังคาร, 15/9/2552 เวลา : 19:18  IP : 124.120.38.189
edit แก้ไขคำตอบ   delete ลบคำตอบ 140315

คำตอบที่ 34

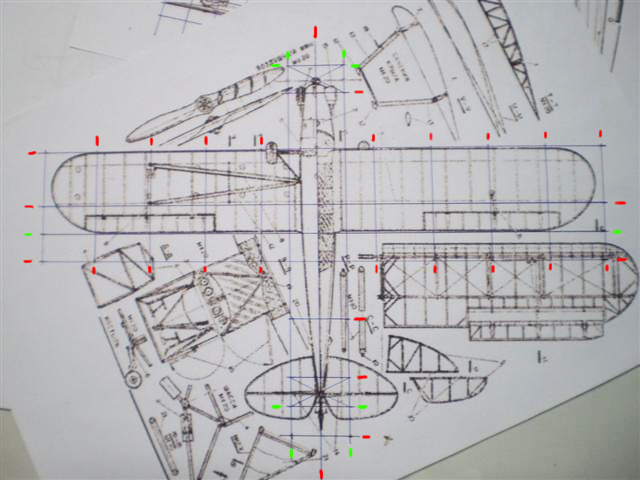

       ตกลงว่าผมเอาภาพ 3 วิวที่ปริ้นท์จากแปลนเครื่องบินA-Z
มาทำนะครับ......แต่เป็นภาพที่ต้องปริ้นท์มา 2 แผ่นครับ
เพราะฉนั้นควรขยายการปริ้นท์ให้เท่าๆกันนะครับจะได้ไม่
งง กับการตีสเกลครับ คราวนี้ผมใช้วิธีตีตารางที่ปีกก่อนทำให้ได้ 10 ช่องครับ(ยาวตามปีก)ดูภาพครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 20:34  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140316

คำตอบที่ 35
       วันนี้คอมฯอืดจังเลยครับ....จะเกี่ยวกันไหมเนี่ยกับฝนฟ้า
คนองที่บ้านผม....



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 20:38  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140317

คำตอบที่ 36

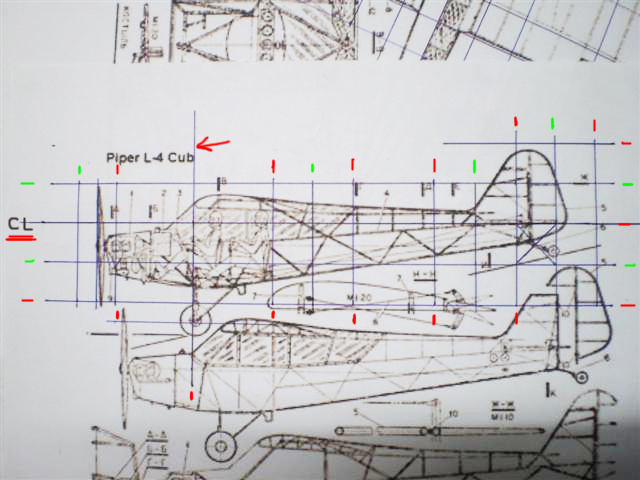

       ด้านข้างลำตัวครับ.....
ผมเริ่มตีเส้นที่แนวแพนฯระดับก่อนเป็นเส้นแรก โดยต้องรักษาระดับให้ดีนะครับพยายามให้ขนานจริงๆกับแพนระดับนะครับ จากนั้นก็ตีเส้นออกด้านบนและล่างไล่กันไปเพื่อทำช่องตารางสเกล และให้มีขนาดเท่ากับภาพด้านบนด้วยครับ การตีเส้นตั้งผมเริ่มที่ชายหน้าปีกก่อนเป็นเส้นแรกโดยหาค่าตั้งฉากให้ได้ก่อนจากนั้นก็ซอยเส้นอื่นๆครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 20:45  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140318

คำตอบที่ 37

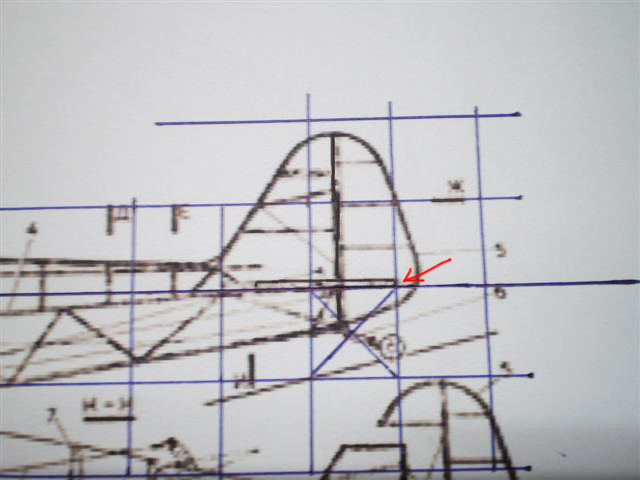

       เส้นที่ผมทำเครื่องหมายมาร์คสีแดงคือเส้นหลักนะครับ
ส่วนสีเขียวผมแบ่งครึ่งช่องอีกที อยากรู้ว่าตรงไหนตำแหน่งไหนก็ซอยเส้นละเอียดลงไปครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 20:47  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140319

คำตอบที่ 38
       สังเกตุว่าผมจะลากเส้นให้ขนานไปกับแพนระดับนะครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 20:54  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140320

คำตอบที่ 39

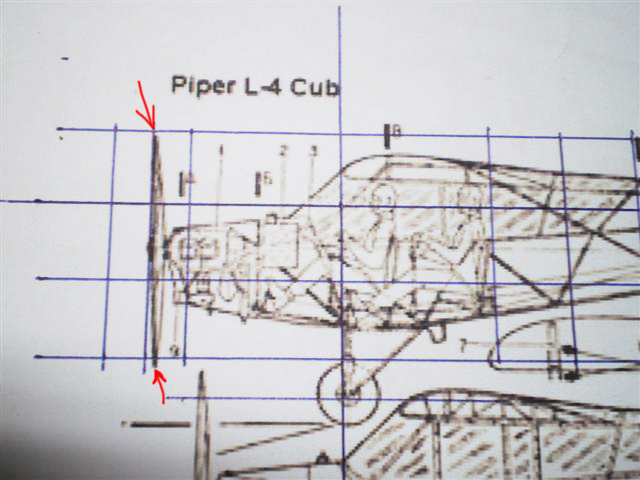

       ที่ใบพัดก็จะเห็นค่ามุม Thrust นะครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 20:59  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140321

คำตอบที่ 40
       สวัสดีทุกท่านครับ

เรียน (ถาม)พี่มิก
จำเป็นรึเปล่าครับพี่ เวลาเขียนเเบบนี่ เส้นเริ่มในเเนวนอนต้องขนานกับเเพนหางเเนวระดับ และ เส้นเริ่มในแนวตั้งตั้งอยู่ชายปีกหน้า



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เบิร์ด 125.26.40.138 อังคาร, 15/9/2552 เวลา : 21:00  IP : 125.26.40.138
edit แก้ไขคำตอบ   delete ลบคำตอบ 140322

คำตอบที่ 41

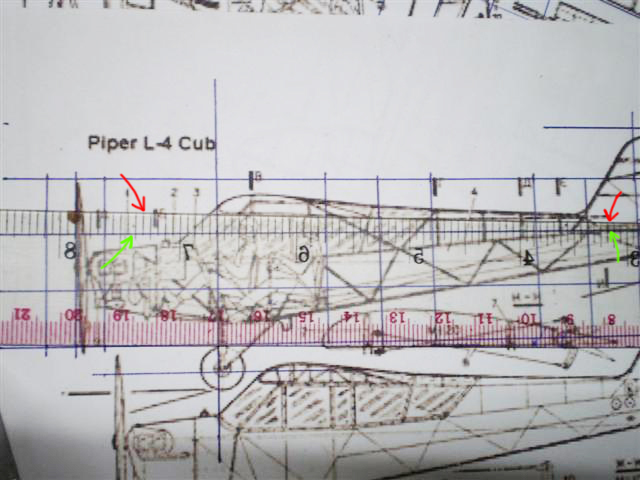

       เส้นที่ศรสีเขียวชี้นั้นเป้นเส้นที่ลากไว้ที่กระดาษนะครับ
ส่วนศรสีแดงชี้ให้เห็นขอบไม้บรรทัดครับ......
จะเห็นว่าไม้บรรทัดที่ผมวางลงไปนั้นวางขนานผิวปีกด้านล่างไว้ครับ และมันก็เป็นมุมกับเส้น CL ครับส่วนจะมากน้อยนั้นเรามาหาได้ทีหลังครับ (ดูแล้วปีกเปิดมุมปะทะเยอะจังครับ)





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 21:05  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140323

คำตอบที่ 42
       ตอบคุณเบิร์ดก่อนครับ....
ไม่จำเป็นครับ เพียงแต่ว่าผมหาเส้นระดับได้ง่ายดีเท่านั้นครับจะเริ่มเส้นแรกที่ไหนก็ได้ครับแต่..ขอให้ต้องขนานกับแพนระดับเป็นใช้ได้ครับ เพราะแพนระดับมีค่า 0 องศาครับ ยกเว้นพวกเครื่องบินบางจำพวกที่เขาจะทำครับเช่น เครื่องร่อน ครับ และเส้นตั้งฉากก็เหมือนกันครับพอดีผมเห็นว่าเส้นชายหน้าปีกที่ผมทำทีแรกกับภาพด้านบนนั้นผมทำไว้ทับกับชายหน้าพอดีๆเลยเริ่มที่ตรงนั้นเป็นดีที่สุดครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 21:12  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140326

คำตอบที่ 43

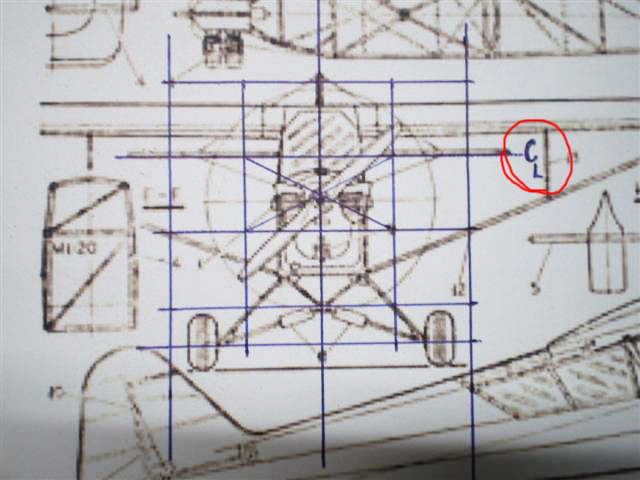

       มีภาพด้านหน้าด้วยยิ่งดีใหญ่เลยครับ.....
รู้แล้วว่าเส้นขนานแพนระดับเป็นเส้นเริ่มนะครับ ทีนี้ก็เริ่มที่ภาพนี้ได้เหมือนกัน เราได้อะไรบ้างจากภาพนี้ครับ..
ฐานล้อครับ....ขนาดหน้ายางล้อ...มุมยกปลายปีก...
เส้นผ่าศูนย์กลางใบพัด (จริงแล้วไม่จำเป็นเท่าไหร่)
อ้อ..มุมมองด้านหน้ามองเข้าไปที่ลำตัวครับ





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 21:19  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140327

คำตอบที่ 44
       แล้วเราจะทำการขยายกันอย่างไร......
รู้อยู่ว่าปีกของเราจะกางที่ประมาณ 40 นิ้วใช่ไหมครับ
ผมก็เลยเอา 10 ช่องที่ทำตารางไว้คูณเข้ากับ 4 ก็จะได้ 40
เลยครับ (ผมใช้มาตรานิ้วนะครับ) แสดงว่าเราได้ค่าใกล้เคียงแล้ว แต่ปีกไปเปอร์ที่เราทำนี้มันมีอัตราส่วนของ
Aspect Retio (ค่าคอร์ดกับการกางปีก)ที่ 6.5ต่อ 1
ไม่เหมือนลำอื่นๆที่เคยทำกันที่ 6 ต่อ 1 และให้กลับไปดูที่ภาพแรกว่าในช่อง 10 ช่องนั้นปีกมันก็กางไม่ถึงเสียทีเดียว
มันอยู่ที่ประมาณ 39 นิ้วเท่านั้น พื้นที่ปีกถ้าเราเอามาหาค่าก็จะได้ 39 คูณ 6 เท่ากับ 234 ตารางนิ้ว อ้อ 6 นี่มายังไง
กลับไปดูที่ตารางสเกลครับ ความยาวคอร์ดมันเริ่มจากชายหน้าปีกไปถึงชายหลังปีกครับ เมื่ชายหน้าปีกเริ่มที่เส้น
หลักพอดีแต่ชายหลังปีกไปสุดที่ตรงครึ่งหนึ่งของช่องตารางนะครับ ถ้าช่องนึงมี 4 นิ้วมันก็จะยาวเป็น 6 นิ้วใช่ไหมครับ...



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 21:33  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140328

คำตอบที่ 45
       อย่าเพิ่ง งง นะครับต้องค่อยไปครับ คุณเบิร์ดยังใหม่อยู่ด้วยคนอื่นๆที่เคยตามผมคงพอเข้าใจนะครับ (บางทีผมยังงงเลย) 555



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 21:39  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140329

คำตอบที่ 46
       เดี๋ยวผมจะขยายตารางลงกระดาษเขียนแบบให้ได้ประมาณช่องละ 4นิ้ว 1 หุน หรือ 4 1/8นิ้ว มันก็จะได้ความยาวและความกว้างของช่องออกไปอีก
ถ้าคิดดูแล้วช่องที่ปีก 10 ช่องก็จะได้ความยาวเพิ่มอีก 10
หุน หรือ 2 1/2 นิ้ว ครับ....
แค่นี้ก่อนนะครับผมคงต้องออกไปทำต่อแล้วครับ...



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 21:44  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140330

คำตอบที่ 47
       ขอโทษครับผมต้องได้ความยาวเพิ่มเป็น 2 1/4 นิ้วครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 21:46  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140331

คำตอบที่ 48
       ครับพี่มิก พยายามทำความเข้าใจอย่างต่อเนื่องครับ เดี๋ยวไปหาภาพ มาเเล้วว่าจะเขียนแบบตามไปด้วยครับ

วันนี้ได้ต่องานไวดีนะครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เบิร์ด 125.26.40.138 อังคาร, 15/9/2552 เวลา : 21:46  IP : 125.26.40.138
edit แก้ไขคำตอบ   delete ลบคำตอบ 140332

คำตอบที่ 49
       เรื่องคอมอึดไม่เกี่ยวกับฝนกับฟ้าหรอกครับพี่ เกี่ยวกับการดึงทรัพยาการในเครื่องมาใช้มากกว่า การใช้งานหลายอย่าง การประมวลผมที่ยังค้างอยู่ และบางครั้งเครื่องที่ซื้อมาใหม่ ๆ ก็ยังมีอาการค้าง ๆ เช่นกันครับ บางทีเป็นที่ฮาร์ดเเวร์ครับ

เอ่อ ขอภาพ 3 วิว เเบบ โล่ง ๆ หน่อยครับพี่ หาไม่เจอ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เบิร์ด 125.26.40.138 อังคาร, 15/9/2552 เวลา : 21:53  IP : 125.26.40.138
edit แก้ไขคำตอบ   delete ลบคำตอบ 140333

คำตอบที่ 50
       **จากขีดเขียน เส้นสาย เป็นลายศิลป์
จากพื้นดิน สู่แผ่นฟ้า อันกว้างใหญ่
จากความคิด โลดแล่น สู่แดนไกล
จากหัวใจ คนไฟบิน INอ่างทอง
**เหมือนนกน้อย คอยแม่ มาแหย่ป้อน
รอกินหนอน ................. .................



ช่วยทีครับ สมองไม่แล่นแล้ว กลอนซึ้งไปหรือเปล่าเนี่ย



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

chanut จาก นัท/chanut 124.157.128.139 อังคาร, 15/9/2552 เวลา : 21:56  IP : 124.157.128.139
edit แก้ไขคำตอบ   delete ลบคำตอบ 140334

คำตอบที่ 51
       ขออนุญาตคุณMIGนะครับ
คุณเบิร์ด F-16ผมมีแบบนี้ครับ ไม่รู้ว่าจะส่งให้เป็นแบบไหนดี





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

chanut จาก นัท/chanut 124.157.128.139 อังคาร, 15/9/2552 เวลา : 22:02  IP : 124.157.128.139
edit แก้ไขคำตอบ   delete ลบคำตอบ 140335

คำตอบที่ 52
       555
แบบนี้เค้าเรียกว่าอะไรครับพี่นัท



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

Mr.ToN จาก Mr.ToN 124.157.134.90 อังคาร, 15/9/2552 เวลา : 22:09  IP : 124.157.134.90
edit แก้ไขคำตอบ   delete ลบคำตอบ 140337

คำตอบที่ 53
       เอางี้พี่....
เหมือนนกน้อยคอยแม่มาแหย่ป้อน
ให้แม่สอนก่อนจะบินถิ่นฟ้าใส
ขยับปีกดูแบบแม่อย่าท้อใจ
อีกไม่ช้าลูกคงได้โบยปีกบิน......



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 อังคาร, 15/9/2552 เวลา : 23:45  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140339

คำตอบที่ 54
       เอาแบบนี้หล่ะครับ พี่นัท เดี๋ยวผมศึกษาดูเองแล้วกันครับ แล้วมีแบบเป็นไฟล์รึเปล่าครับรบกวนส่งให้ด้วยครับ ขอบคุณล่วงหน้าครับ

ขอนอนก่อนครับทุกท่าน ง่วงนอนซะแล้ว



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก เบิร์ด 125.26.40.138 อังคาร, 15/9/2552 เวลา : 23:48  IP : 125.26.40.138
edit แก้ไขคำตอบ   delete ลบคำตอบ 140340

คำตอบที่ 55

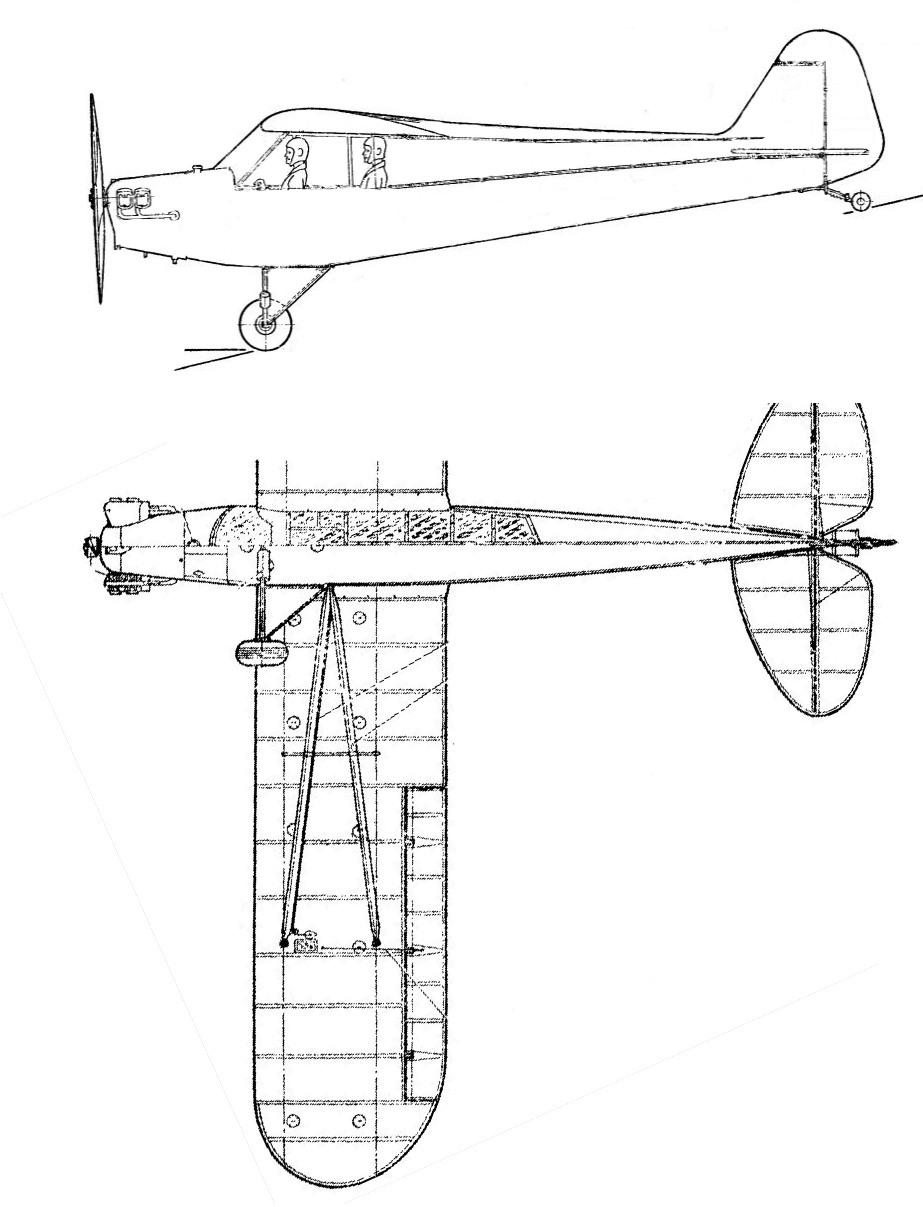

       ทำไมไม่ทำซะตั้งแต่ทีแรกนะ..อิ...อิ...อย่างนี้ง่ายขึ้นเยอะนะครับ....เอาไปปริ้นท์ได้เลย ลองเช๊คขนาดดูก่อนนะครับ ผมใช้โฟโตฯ เอาภาพสองภาพมารวมเป็นภาพเดียวกัน....





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 พุธ, 16/9/2552 เวลา : 00:48  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140341

คำตอบที่ 56
       ภาพนี้ใหญ่ลองลงดูครับ..





 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 พุธ, 16/9/2552 เวลา : 00:50  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140342

คำตอบที่ 57
       นึกว่าลงภาพไม่ได้ซะแล้ว แล้วก็ลงได้ ใหญ่ดีครับ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

mig จาก MIG 125.26.5.60 พุธ, 16/9/2552 เวลา : 00:51  IP : 125.26.5.60
edit แก้ไขคำตอบ   delete ลบคำตอบ 140343

คำตอบที่ 58
       ประกาศจากคณะปฏิบัติ







ย้ำ.....คณะปฏิบัติ...........................ตามขั้นตอนแบบเกาะติด
เพื่อ...
สุขภาพ
พลานามัย และ
เซ็กส์
เห็นควรยุติการปฏิบัติในแต่ละวันที่เวลา 00.00 น.(เว้นวันศุกร์และเสาร์)

เนื่องจากหากเกินเวลาดังกล่าว
เซ็กส์...จะขาดหายไป
พลานามัย....ก็จะไม่ค่อดี
ทำให้มีสุขภาพ......ที่ย่ำแย่





ดังนั้น.........คณะปฏิบัติ
จึงอยากให้ท่านเจ้าของกระทู้
......รักษาสุขภาพ........
เพื่อที่จะได้มี "ลองทำภาค 4"(แต่เป็นทำจริงๆทุกภาค ทั้งภาคเหนือ กลาง อีสาน ใต้ และสะพานควายด้วย) 555555555





โปรดฟังอีกครั้ง......



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

cartoon007 จาก จ่าอ้วน...บินตุ่ย(ดาบด้วน...บินดุ๋ยดุ่ย) 125.25.97.144 พุธ, 16/9/2552 เวลา : 09:38  IP : 125.25.97.144
edit แก้ไขคำตอบ   delete ลบคำตอบ 140363

คำตอบที่ 59
       เห็นด้วยกับคณะปฏิบัติ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

Mr.ToN จาก Mr.ToN 119.42.69.25 พุธ, 16/9/2552 เวลา : 12:04  IP : 119.42.69.25
edit แก้ไขคำตอบ   delete ลบคำตอบ 140365

คำตอบที่ 60
       ตอนดึก ๆ เนี่ยผู้ใหญ่เค้าปฏิบัติกิจอะไรกันเหรอคับ? ... ไม่รู้วานบอกที... อิอิ



 แสดงความคิดเห็นย่อย แสดงความคิดเห็นย่อย

จาก Phoenix 203.148.187.139 พุธ, 16/9/2552 เวลา : 12:26  IP : 203.148.187.139
edit แก้ไขคำตอบ   delete ลบคำตอบ 140366
