คำตอบที่ 7

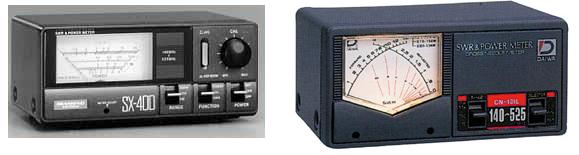

SX-400 5W / 20W / 200W 140-525 MHz
Daiwa CNL103LN: SWR/PWR Meter 140-525MHz
Frequency range: 140 - 525MHz
Power range: 20/200W
Power rating: 200W (140 - 525MHz)
SWR Detection sensitivity: 4W minimum
Input/Output impedance: 50 ohm
Input/Output connectors: N type (N)
Size: 80H x 155W x 100Dmm
Weight: 670g
เจอรุ่น N ขั้วเลยเป็น N Type
ว่าที่การใช้งานแล้วกันนะ
เอาไดม่อนก่อน ก็ใช้ตามฟังชั่น ตรงไปตรงมา เลือกอย่างไรก็วัด-อ่านอย่างนั้น,จะวัด VSWR ก็ต้อง CAL ให้เต็มสเกลก่อน
-มี 3 ย่านวัดวัตต์ให้เลือก ก็เหมาะสำหรับคนจะดูละเอียด สุดๆได้ 200 เท่ากัน
ไดว่า มั่ง
มีแค่ 2 ย่านวัด (ทุกรุ่น เวลาวัดวัตต์ต้องใช้ดัมมี่โหลดนะครับ วัดกับสายอากาศมันจะได้ไม่เท่ากันถ้าเปลี่ยนต้น)
-วัด VSWR ไม่ต้อง CAL ให้เต็มสเกล ส่งเท่าไหร่ก็ขึ้นเท่านั้นถ้ามีรีเฟลก อีกเข็มนึงจะดีดขึ้นมา ดูค่าVSWR เอาจากจุดที่เข็มตัดกันเทียบกับเส้นสเกลโค้งๆ สะดวกสำหรับพวกปรับจูนครับ จูนสายอากาศปรับทริมเมอร์ หรือจูนระหว่าง matching in-put ของ Power Amplifier จะได้ไม่ต้อง CAL บ่อยๆ ดูแค่เข็มด้านขวา(รีเฟลค)ต่ำๆเป็นพอ
...การปรับจูนสดๆ ไม่แนะนำกับพวกปรับแกรมม่าแมท์หรือที-แมท เพราะบางจังหวะอาจจะเปิดวงจรหรือไขควงแตะช๊อต-วิทยุพังได้
...การจูน matching section ควรมีรีเลย์ TR ด้วย ถ้าเกิด self-Oscilation รุนแรง พีเอเครื่องที่ไดร์วจะพังครับ
...ไม่มีทั้ง 2 รุ่น แต่ใช้ของ MFJ เข็มไขว้ 1.8-30 เมกฯอยู่ เขียนตามความเข้าใจครับ
รูปได้มาจาก http://www.d-d-s.nl/swr-pwr-diamond.html
