คำตอบที่ 1
       เรื่อง Gain ขยายของ 245 ไม่แน่ใจครับว่าเท่าไหร่ แต่ของ 145 อยู่ที่ 9 dB ครับ การใช้งานโดยสายนำสัญญาณเดียวกัน ความสูงเท่ากัน กำลังส่งเท่ากัน V2 ดีกว่า 5/8 ครับ (แมทต์เท่ากันด้วย)

ขออนุญาติถามเพิ่มนะครับ
เคยได้ยินมาว่า V2 กันฟ้านั่นแหละตัวเรียกฟ้าเลย จริงเท็จประการใด
แล้วการติดตั้ง V2 เดินสายดินอย่างไรให้ปลอดภัยครับ
ผู้รู้ช่วยตอบหน่อยครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 2
       ขอบพระคุณครับ ท่าน hs0qdw

แสดงความคิดเห็นย่อย

คำตอบที่ 3

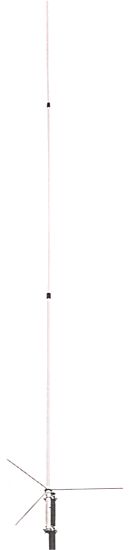

       ตัวอย่างที่เห็นเป็นสายอากาศประเภท 5/8 แลมด้า ของ Comet เกรนขยาย 7.8 dB
ส่วน V2 จะคล้ายๆกันครับ แต่มี 4 ชั้น และกราวเพลนจะมีซี่มากกว่า

แสดงความคิดเห็นย่อย

คำตอบที่ 4
       มี แมตชิ่งสตับ ระหว่างข้อต่อด้วยครับ จากข้างบนนะครับ
ระหว่างท่อน 1-2 เป็นตัวยูตะแคง
ระหว่างท่อน 2-3 เป็นห่วงวงกลม

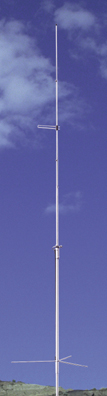

เอารูปของ Ringo Ranger II มาให้ดูเพราะคล้ายๆ กัน เพิ่มท่อนที่ 4 ก่อนกราวด์ กราวด์มี 8 ซี่ และสายนำสัญญาณเข้าท่อล่างต่อข้างใน (Ringo Ranger II ต่อด้านข้าง นอกท่อ)

แสดงความคิดเห็นย่อย

คำตอบที่ 5
       รูปของคุณ Vulcan คือ สายอากาศ V2 4ชั้น ใช่มั้ยครับ และสมมุติว่าเราเอา 5/8 ออก เปลี่ยนเป็น V2 ทีหลังจะต้องเปลี่ยนสายนำสัญญานใหม่หรือใช้ของเดิมได้ครับ

หากต้องการอ่านรายละเอียดเรื่องสายอากาศและสายนำสัญญานควรจะซื้อหนังสืออะไรอ่านครับ หาซื้อได้ที่ใหนครับ (ผมซื้อหนังสือคู่มือคนรักวิทยุมาอ่านแต่เป็นแค่ภาพกว้าง ๆ ไม่ได้ลงรายละเอียดมากนัก เลยอยากอ่านที่ลงรายละเอียดมาก ๆ น่ะครับ)
ขอบพระคุณครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 6
       สายนำสัญญาณ สามารถใช้ร่วมกันได้ครับ ถ้างบถึง เวลาติดตั้งใช้สายเกรดดีหน่อยจะได้เสียเงินครั้งเดียว (RG58) ไม่อยากแนะนำ
รายละเอียดเรื่องสาย หาได้ตาม link ข้างล่างครับ
http://www.geocities.com/banchaum/maincable.html
หรือที่นี่ http://www.geocities.com/banchaum/main.html ความรู้เยอะดี

แสดงความคิดเห็นย่อย

คำตอบที่ 7
       รูปนั้นเป็น Ringo Ranger II ของ Cushcraft ครับ มิใช่ V2 3 ชั้น (เพราะในรูปมี 3 ชั้น) แต่ถ้าให้เอา V2 4 ชั้นออกท่อนนึง มันจะใช้งานไม่ได้ครับ (หรือไม่ก็เครื่องพังไปเลย) เพราะไม่ครบสเปค

ส่วนเรื่องสายนำสัญญาณนั้นไม่เกี่ยวกันครับ ถ้าเป็นสาย 50 โอห์มก็ใช้งานวิทยุได้หมดครับ (สายต่อทีวีเป็น 75 โอห์ม (สีขาว) แต่มี 75 โอห์มบางประเภท (สีดำ) นำมาใช้ในงานวิทยุ เช่น การแมตชิ่ง ทำสายเฟส ฯลฯ)

ถ้าท่านต้องการสเปคสายจริงๆ ทิ้งเมล์ไว้ละกันครับ เดี๋ยวผมส่งไปให้
*หมายเหตุ ตัวอักษรจะเล็กไปหน่อยนะครับ เพราะทำให้อยู่ใน A4 (สายมันเยอะ)

หนังสือเริ่มหายากแล้วครับ ต้องหาร้านที่รวมเยอะจริงๆ (ดูที่แผนกหนังสือช่าง หรือแผนกหนังสือไฟฟ้า-อิเล็กทรอนิกส์)
- วิทยุสมัครเล่น 1 (เล่มแดง) ว่าด้วยเรื่องเสา สายอากาศ สายนำสัญญาณ
- วิทยุสมัครเล่น 2 (เล่มม่วง) ว่าด้วยสัญญาณวิทยุ อุปกรณ์ การปรับแต่งซ่อมบำรุงเครื่องรับส่ง
- CQ.. CQ.. CQ.. (เล่มเหลือง) โครงงาน ความรู้ สัพเพเหระ ฯลฯ
สามเล่มนี้ก็เป็นพื้นฐานได้ดีครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 8
       เรียนคุณ hs0qdw ตามไปอ่านมาแล้วครับที่เวปบานฉ่ำ ได้ความรู้เยอะมากครับ ขอบพระคุณมาก

เรียนคุณ Vulcan ผมหาได้เล่มเดียวที่เวบของศูนย์หนังสือจุฬา ฝากน้องไปซื้อแล้วครับ ขอบพระคุณมากครับ
mail ของผม sharkydad@hotmail.com ครับ

ท่านอื่น ๆ มีอะไรเพิ่มเติมเรื่อง สายอากาศและสายนำสัญญานเรียนเชิญแนะนำได้นะครับ ผมเชื่อว่าไม่ไช่ผมคนเดียวที่ได้ความรู้จากท่าน คงมีเพื่อนคนอื่น ๆ เข้ามาอ่านเหมือนกันครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 9
       ขออภัยเล็กน้อย พอดีเครื่องรวนเลยเสียเวลาซ่อมนิดหน่อยครับ

เพิ่มเติมนิดหน่อยครับ
ถ้าท่านต้องการรู้ความยาวคลื่น เพื่อสร้างสายอากาศแนวดิ่ง

V = 299.8
F = Frequency คลื่นวิทยุที่ต้องการหาค่า (MHz)

V / F เต็มลูกคลื่น (full wave)
(V / F) x 0.5 ครึ่งลูกคลื่น (half wave)
(V / F) x 0.25 1/4 ของลูกคลื่น (quarter wave)

เช่น 299.8 / 145 = 2.06 เมตร

แต่ถ้าต้องการหาค่าความยาวสายต้องคูณ ค่าความเร็วของสาย เพิ่มด้วยนะครับ (ส่วนใหญ่จะหาค่าความยาวสายที่ครึ่งลูกคลื่น (half wave))
เช่น ถ้าเลือกใช้สาย RG-8/U ตัวคูณความเร็ว 0.66 จะได้
299.8 / 145 x 0.5 x 0.66= 0.68 เมตร

แสดงความคิดเห็นย่อย

คำตอบที่ 10
       ได้รับเมล์เรียบร้อยแล้วครับ ขอบคุณอีกครั้งครับ

แสดงความคิดเห็นย่อย

คำตอบที่ 11
       V2 เป็นสายอากาศที่มีคอยทองแดงอยู่ข้างใน ซึ่งมันก็คือ AC กราวด์ ดีๆนี่เอง...สายอากาศพวกนี้ ไม่จำเป็นต้องกดออกอากาศก็ดึงประจุในอากาศลงมาได้ครับ(ล่อฟ้า)

ส่วนตัวที่ไม่ล่อก็ต้องเป็นพวก DC กราวด์ ในตระกูลรอบตัวที่มีอัตราขยายมากหน่อย ก็พวก Ringgo Ranger ครับ

ส่วนการเดินสายดิน คงต้องต่อสายดินเข้ากับตัวกันฟ้า...
...ไม่แน่ใจเหมือนกันนะครับ ว่าจะต่อกับกราวด์ของสายอากาศได้หรือเปล่า(ในกรณีที่ไม่ได้ติดตัวกันฟ้า) แล้วเชื่อมสายดินเข้ากับแท่งทองแดงยาวสักเมตรครึ่ง จากนั้นก็ตอกลงดินให้มิดไปเลยครับ ราดน้ำมันเข้าไปตรงบริเวณพื้นดินน่ะครับ แต่เท่าที่เห็น ถ้ามันลงเต็มๆ ส่วนมากสายอากาศจะฉีกเป็นเส้นๆครับ(พวกที่เป็นไฟเบอร์กลาส ส่วนที่เป็นอลูมิเนี่ยมยังไม่เคยเห็นครับ)

แสดงความคิดเห็นย่อย

คำตอบที่ 12
       ไม่ว่าสายอากาศใดๆ ก็มีโอกาสโดนฟ้าผ่าได้เท่าๆกันครับ ไม่แยกว่าเป็นสายอากาศใดเพราะเป็นโลหะเหมือนกัน ฟ้าไม่แยกหรอกคับว่าอันนี้ ไดโพล อันนี้ V2 อันนี้ X700 โดนฟ้าผ่ากันได้ทั้งนั้น วิธีป้องกันคือสายดินครับ สายดินหรือกราวน์ต่อที่เสาครับเน้นว่าเสา คนละแบบกับสายอากาศนะครับ เสาในที่นี้หมายถึงแป้ปเหล็กนั่นแหล่ะครับ เพราะเมื่อฟ้าลงหากไม่มีกราวน์จะวิ่งจากสายอากาศผ่านทางสายนำผ่านเครื่องส่งและเข้าแหล่งจ่ายไฟ แล้วก็ไฟไหม้ครับ แต่ถ้ามีกราวน์เนื่องจากว่าแป้ปเหล็กมีหน้าตัดที่ใหญ่กว่าสายนำสัญญาณเปรียบได้กับซอยเล็กๆกับซอยใหญ่ๆครับเราจะเลือกทางไหน แน่นอนว่าต้องเลือกทางที่ใหญ่กว่าอยู่แล้ว ไฟจึงวิ่งผ่านทางกราวน์แทนแล้วลงดินครับ
